コントローラ製品

コントローラ製品概要

JTAG テスト、cPLD/FPGA ISP、Flash メモリISP の各ツールを、テスト対象基板上で動作させるためには専用のハードウェアが必要です。JTAG Technologies 社では、各種のインターフェイス専用のコントローラを用意しています

JT5705/USB[ミックスド・シグナル]

jt5705usb_mini
機能と特長
  1. 2系統のTAP を搭載
  2. 64チャンネルのミックスドI/Oを搭載
  3. PCとの接続はUSB
  4. TCK周波数 max.15MHz
  5. 8チャンネルのアナログI/Oにより電圧や周波数の測定が可能

JT37x7/TSI シリーズ
(QuadPod付属)
[高機能・高性能 / 機能拡張あり]

JT37x7 TSI QuadPod
機能と特長
  1. 4系統のTAPを搭載
  2. TAP PODを1m延長するオプションのケーブル
  3. TCK周波数はmax.40MHz
  4. PCとの接続は3種類(USB,Ethenet,IEEE1394)
  5. TAP電圧は1.5V~3.3Vまで0.1V単位で可変可能。[5V トレラント]

JT3705/USB
[コンパクト / ロープライズ]

JT 3705 USB
機能と特長
  1. 2系統のTAPを搭載
  2. TCK周波数はmax.6MHz
  3. PCとの接続はUSB(バスパワーで動作)
  4. TAP電圧は1.5V~3.3Vまで
    0.1V 単位で可変可能。[5V トレラント]
  5. ロープライス、コンパクト

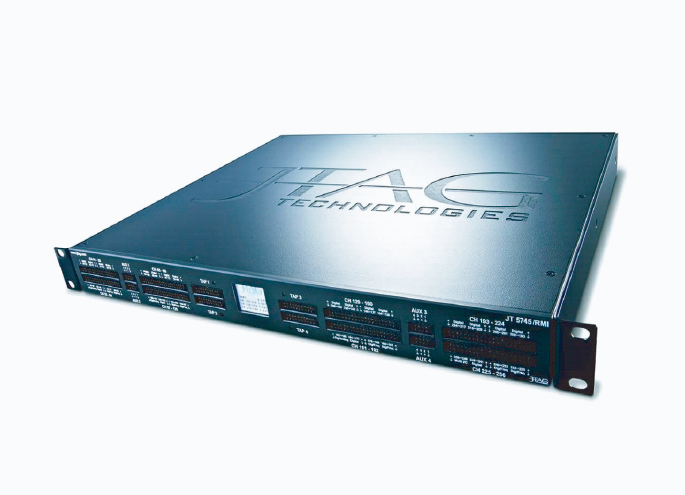

JT5745/RMI[高機能ラックマウント]

jt5745rmi
機能と特長
  1. 4系統のTAPを搭載
  2. 256チャンネルのミックスドI/Oを搭載
  3. PCとの接続はUSB
  4. TCK周波数はmax.15MHz
  5. 3 チャンネルのアナログI/O により電圧や周波数の測定が可能
