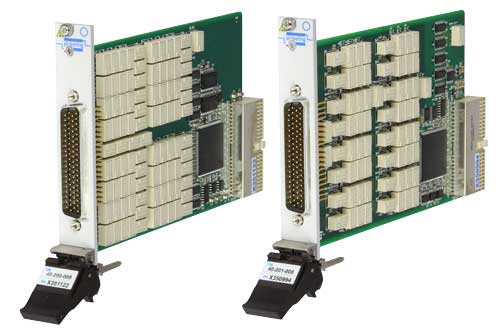

PXI / PXIe 差動信号障害挿入 スイッチ モジュール
- 2線シリアルインターフェース用障害挿入モジュール
- チャンネル数とスイッチの構成を選択できます。
- インピーダンス調整された伝送路
- PXI向けにVISA、カーネル、およびIVIをサポート、LXI向けにIVIおよびカーネルをサポート
- ピカリング インターフェース社の提供するeBIRST スイッチ システム テストツールに対応しています。 このツールは、迅速かつ単純にPXIやLXI、PCIに接続された、スイッチ・システムのリレーの故障を発見する事ができます。
PXI / PXIe 差動信号障害挿入 スイッチ モジュール概要
ピカリング社のPXI 差動信号障害挿入 スイッチ モジュールは、複数チャンネルの2線シリアルインターフェースに対応します。
各チャンネルは、どちらか一方または、両方の信号のオープン故障、両方の信号間のショートまたは、外部とのショートの状態をシミュレートできます。
2種類のモジュールが提供されています。
- CANバスとFlexRayに最適な2線障害挿入モジュール
- Gigabitイーサネットに最適な高帯2線障害挿入モジュール
また、迅速かつ効率的なシステムインテグレーションを実現する、これらのモジュール用のケーブルやコネクタの組配も承ります。 ピカリング社の製品は3年保証です。
PXI (PXIe)差動信号障害挿入 スイッチ モジュール製品一覧
型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。
| PXI / PXIe 差動信号障害挿入モジュール | |||||||||
| 帯 域 |
イ ン ピ ー ダ ン ス |
電 流 |
電 圧 |
チ ャ ン ネ ル |
障 害 バ ス |
障 害 入 力 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 * |
| 50 MHz | 120 Ω | 0.3 A | 100 V | 4 差動 | 4 | 8 | 78-pin Male D-type | 1 | 40-200-004 |
| 8 差動 | 40-200-008 | ||||||||
| >400 MHz | 100 Ω | 4 差動 | 2 | 4 | 40-201-004 | ||||
| 8 差動 | 40-201-008 | ||||||||
| 1.6 GHz | 100 Ω | 0.8 A | 200 V | 3 差動 | 2 | 2 | MMCX | 40-203-001 * | |
| 6 差動 | 40-203-002 * | ||||||||
| >700 MHz | 100 Ω | 1 差動 | 2 | 2 | 40-204-001 * | ||||
| 2 差動 | 40-204-002 * | ||||||||
型番：アスタリスク・マーク(*)が後ろについている型番にについては、PXIe (PXI Express)版の型番の製品も販売しております。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
