PXI 低密度 スイッチ : 汎用スイッチ・ マルチプレクサ・ マトリクス
PXI 低密度 マルチプレクサ モジュール
- 工場出荷時にバンク数と極数を設定
- 低熱起電力バージョン
- ルテニウム・リード・リレーまたはメカニカル・リレー
- 配電とレギュレーション回路向けのパワー & センス MUX
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応
- eBIRST スイッチング システム テスト ツールに対応し、LXIやPXIスイッチ システム上のリレーの異常を単純かつ迅速に発見できます。
- 標準で3年保証

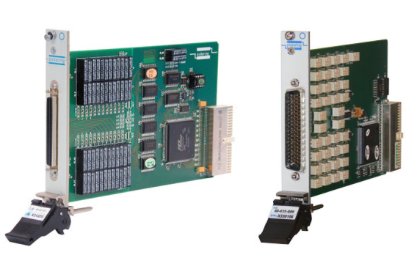

PXI 低密度 マルチプレクサ モジュール 概要
ピカリング社の低密度の PXI マルチプレクサ スイッチ モジュールは、必要とするチャンネルと極数が少ない用途に最適です。
高品質のルテニウム・リード・リレーを利用したスイッチ モジュールは、最大150V、1.2Aで最大定格20W、また、高品質のメカニカル・リレーを利用したスイッチ モジュールは、最大300V、2A、最大定格60Wです。
ロー・サーマル・オフセットのマルチプレクサは、熱電対などのセンサーを接続する用途に最適です。
PXI 低密度 マルチプレクサ モジュール 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
| PXI 低密度マルチプレクサ モジュール | ||||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
バ ン ク 数 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト |
型 番 (*) |
| 1 極 |
10uA ～ 2.5A |
EMR | 220VDC / 250VAC | 4 | 6:1 | 37-pin Male D-type | 1 | 40-514-106 * |
| 2 | 12:1 | 40-514-107 * | ||||||
| 1 | 24:1 | 40-514-108 * | ||||||
| 1A (1.2A) | Reed Relay | 150VDC / 100VAC | 1 | 48:1 | 68-pin Male Micro-D | 1 | 40-632A-021-48/1 | |
| 64:1 | 40-630A-022-64/1 | |||||||
| 2 | 24:1 | 40-632A-021-D/24/1 | ||||||
| 32:1 | 40-630A-022-D/32/1 | |||||||
| 2A | EMR | 300VDC / 250VAC | 1 | 32:1 | 78-pin Male D-type | 1 | 40-635A-101 | |
| 64:1 | 40-635A-001 | |||||||
| 2 | 16:1 | 40-635A-105 | ||||||
| 32:1 | 40-635A-005 | |||||||
| 4 | 8:1 | 40-635A-108 | ||||||
| 16:1 | 40-635A-008 | |||||||
| 110VDC / 250VAC | 1 | 64:1 | 78-pin Male D-type | 1 | 40-657A-001-1/64/1 | |||
| 2 | 32:1 | 40-657A-001-2/32/1 | ||||||
| 4 | 16:1 | 40-657A-001-4/16/1 | ||||||
| 8 | 8:1 | 40-657A-001-8/8/1 | ||||||
| 2 極 | 10uA ～ 2.5A | EMR | 220VDC / 250VAC | 4 | 3:1 | 37-pin Male D-type | 1 | 40-514-103 * |
| 2 | 6:1 | 40-514-104 * | ||||||
| 1 | 12:1 | 40-514-105 * | ||||||
| 0.5A (1A) | Reed Relay (Low Thermal) | 100V | 1 | 23:1 | 96-pin Male Micro-D | 1 | 40-620A-022 | |
|
1A (1.2A) |
Reed Relay | 150VDC / 100VAC | 1 | 24:1 | 68-pin Male Micro-D | 1 | 40-632A-021-24/2 | |
| 32:1 | 40-630A-022-32/2 | |||||||
| 2 | 16:1 | 40-630A-022-D/16/2 | ||||||
| 1A (2A / 1.2A) | Reed Relay | 200VDC / 240VAC | 2 (Power + Sense) | 18:1 | 78-pin Male D-type | 1 | 40-658A-002 | |
| 2A | EMR | 125VDC / 220VAC | 1 | 38:1 | 78-pin Male D-type | 1 | 40-656A-001 | |
| 220VAC / 125VDC | 7 | 4:1 | 40-655A-002 | |||||
| 300VDC / 250VAC | 1 | 16:1 | 78-pin Male D-type | 1 | 40-635A-102 | |||
| 32:1 | 40-635A-002 | |||||||
| 2 | 8:1 | 40-635A-106 | ||||||
| 16:1 | 40-635A-006 | |||||||
| 4 | 4:1 | 40-635A-109 | ||||||
| 8:1 | 40-635A-009 | |||||||
| 8 | 8:1 | 160-pin Male DIN41612 | 40-659A-102 | |||||
| 4 極 |
10uA ～ 2.5A |
EMR | 220VDC / 250VAC | 2 | 3:1 | 37-pin Male D-type | 1 | 40-514-101 * |
| 1 | 6:1 | 40-514-102 * | ||||||
| 1A (1.2A) | Reed Relay | 150VDC / 100VAC | 1 | 16:1 | 68-pin Male Micro-D | 40-630A-022-16/4 | ||
| 2A | EMR | 300VDC / 250VAC | 1 | 8:1 | 78-pin Male D-type | 40-635A-103 | ||
| 16:1 | 40-635A-003 | |||||||
| 2 | 4:1 | 40-635A-107 | ||||||
| 8:1 | 40-635A-007 | |||||||
| 8 極 | 2A | EMR | 300VDC / 250VAC | 1 | 4:1 | 78-pin Male D-type | 1 | 40-635A-104 |
| 8:1 | 40-635A-004 | |||||||
型番：
最後尾に*が付いているものには、PXI版のモジュールに加えて、PXI Express版の別の型番も存在します。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
SWの種類：
EMR = メカニカル・リレー、 Reed = リード リレー、Solid State = 半導体リレー
(Low Thermal) = ロー・サーマル・オフセット版(熱電対接続用に最適)
スロット数：
モジュールが占有するPXIスロットの数
コネクタおよびケーブル お問合せ
