DIOS製品概要
DIOS(Digital I/O Scan module)は、テスト対象基板のコネクタやカードエッジ、DIMMソケットなどの実装を検査するためのバウンダリスキャンが搭載されたI/Oアクセサリ製品です。
JTAG Technologies社では、様々なチャンネルと形状のDIOSを用意しています。DIOS製品の種類と簡単な特徴を以下に記します。

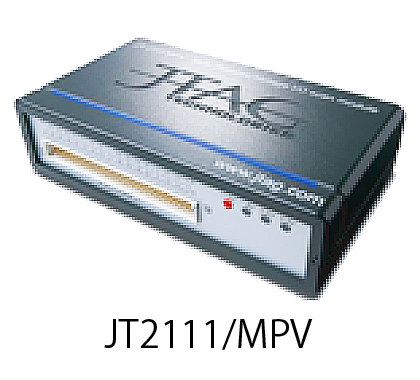

JT2111/MPV
- 64チャンネル
- ボックス形状
JT2111/MPV
- 128チャンネルの168ピン
- DIMM形状

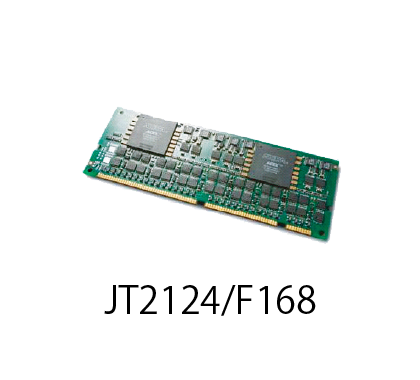

JT2124/F168
- 128チャンネルの168ピン
- DIMM形状
- プログラマブル電圧可変可能

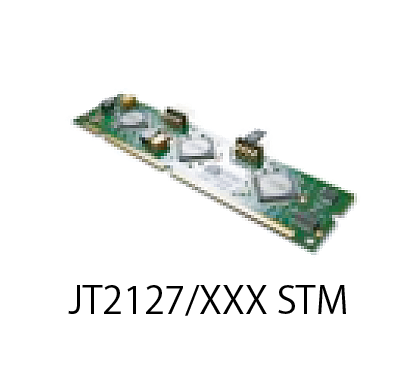

JT2127/XXX STM
- 144ピンSo、184ピンなどの各種DIMM形状
（チャンネル数は製品により異なります。）

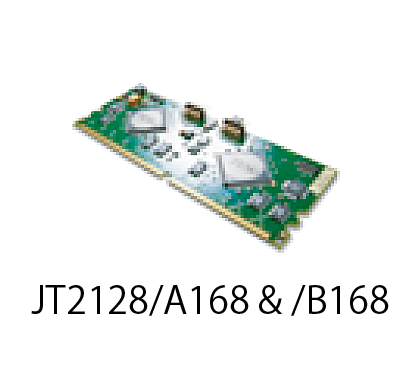

JT2128/A168 & /B168
- 128チャンネルの168ピン
- DIMM形状
- Embeddedテスト機能

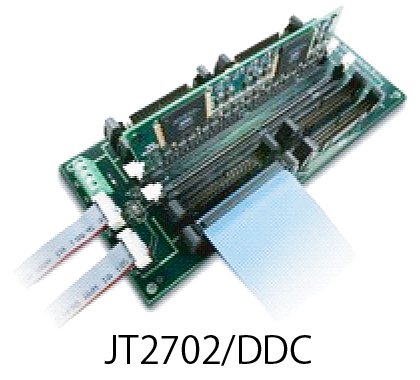

JT2702/DDC
- デュアルDIMMキャリア
- 2セットの168ピン
- DIMM形状のDIOSを実装可能
各種アクセサリ
JTAG Technologies社では、TAPの拡張や冶具への組み込みなどのために、様々なアクセサリ製品を用意しています。
各種アクセサリの種類と簡単な特徴を以下に記します。

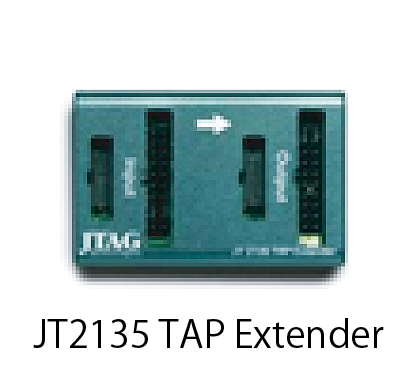

JT2135 TAP Extender
- 1m長にTAPを延長するための製品
※旧タイプのPODに適用

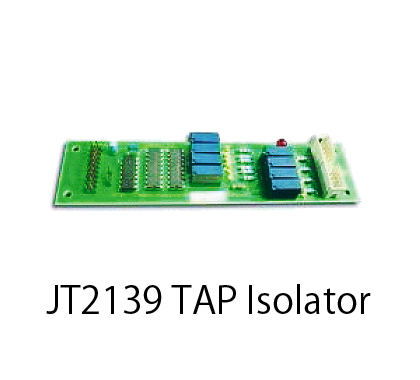

JT2139 TAP Isolator
- 冶具などに組み込むためのTAPのアイソレータ

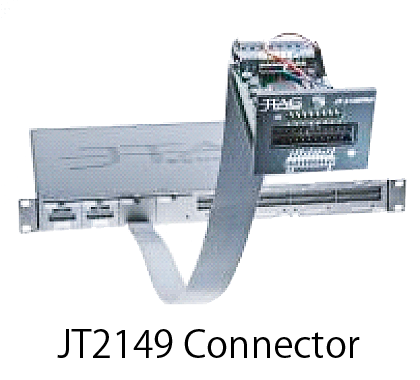

JT2149 Connector
- JT37x7/RMI用のコネクタ

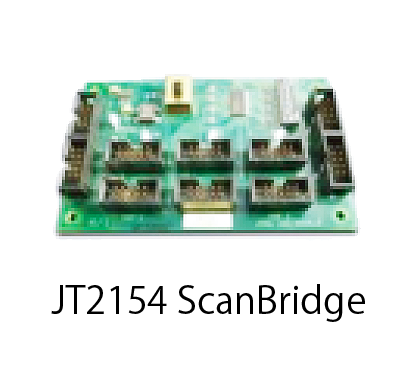

JT2154 ScanBridge
- ScanBridge STA111を搭載

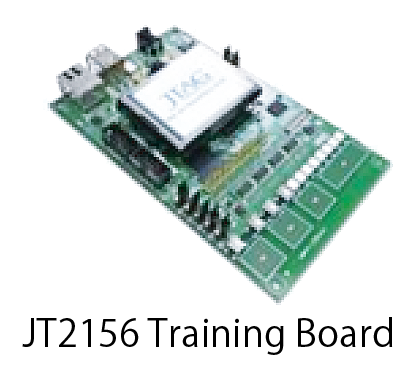

JT2156 Training Board
- 評価用のトレーニングボード

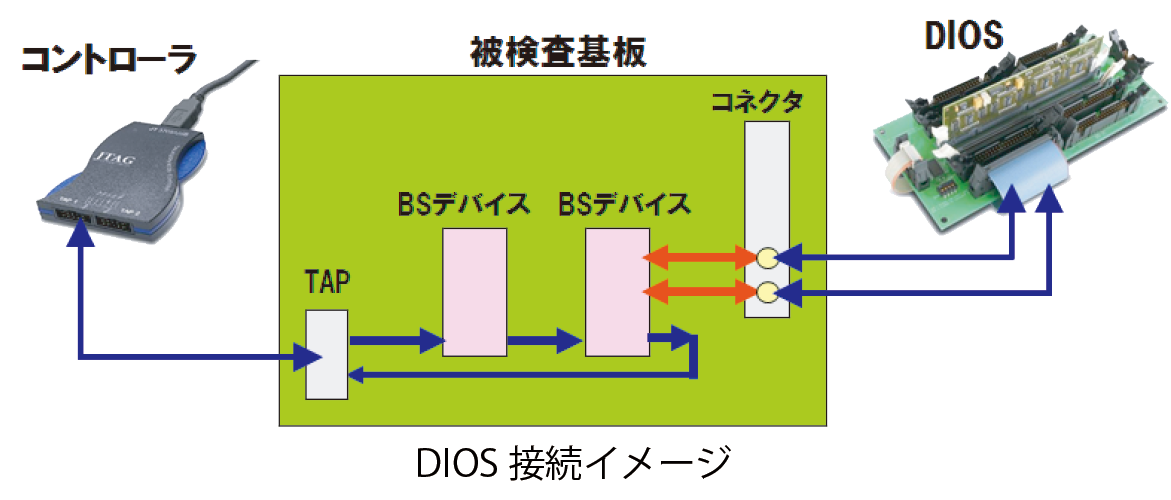

DIOS接続イメージ
