DisplayPort 1.2 解析プローブ

バス解析プローブ

DisplayPort 1.2に対応する
最先端のハイビジョン・ディスプレイ解析ソリューション

DisplayPort 1.2 解析プローブは、ロジックアナライザを拡張してDisplayPort 1.2 (DP1.2)のプロトコルを測定するソリューションです。メインリンクとAUXチャネル、ホットプラグ(HPD)を測定することが出来ます。

メインストリームに流れる全てのパケットを測定できるため、オシロスコープやAUXチャネル用のアナライザのみでは測定・解析が困難なDisplayPortのプロトコル検証・デバッグを強力にサポートします。

製品の特徴

  • DP1.2のマルチストリーム、シングルストリーム、DP1.1aに対応します。
  • メインリンクとAUXチャネル、HPDを同時に測定できる唯一のソリューションです。
  • DisplayPortのケーブルに中継用プローブを接続するだけで簡単にプロービングできます。
  • はんだ付けプロービングに対応するため、embedded DPも測定できます。
  • キーサイト社 ロジックアナライザを拡張してDisplayPortのプロトコルを測定できます。

次世代ディスプレイを測定する高いプロービング技術とデコード技術

1.DisplayPortのケーブルから直接プロービング

マザーボードとディスプレイ間のケーブルに中継基板(インターポーザ)を接続するだけで、簡単にDisplayPortを測定出来ます。プロービング方法は、その他にハンダ付けプロービングにも対応しています。

2.独自のシリアル/パラレル変換回路で信号を確実に測定する

FuturePlus Systems社の優れたプロービング技術とシリアル/パラレル変換ロジックにより、5.4Gbpsメインストリームの信号をシステム動作に影響を与えることなくプロービングできます。特定のDisplayPort1.2レシーバLSIを使用していないため、メーカに依存しない測定・検証ができます。

3.すぐれた解析ツールにより解析・検証を加速します!

キーサイト・テクノロジー社製 ロジックアナライザにDisplayPort解析プローブのソフトウェアをアドオンすることにより、DisplayPort解析ツールとしてお使い頂けます。DislayPortのパケットは、VESAにより定められたプロトコルに準拠する必要があります。DisplayPort解析プローブは、ケーブル接続時のAUXチャネルの通信、メインリンクのトレーニングパケット、ピクセルデータまで、DisplayPortに流れる全てのパケットを測定することができます。

かんたんにプロービング!

DisplayPort用インターポーザ

ロジックアナライザを拡張できます!

DisplayPort 1.2 測定結果

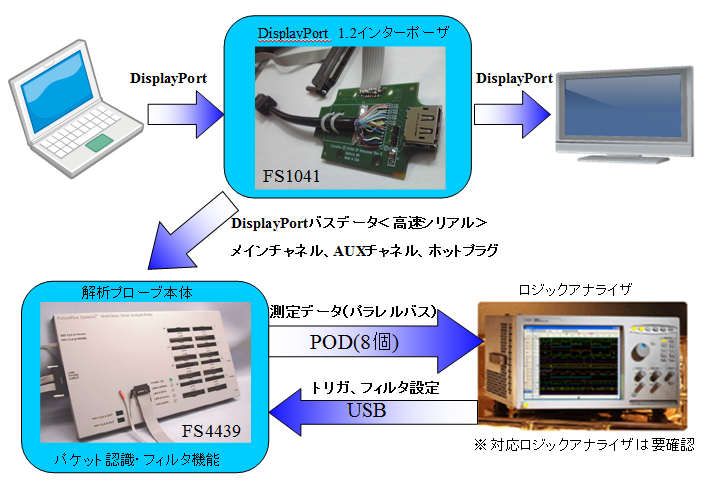

DisplayPort測定構成例

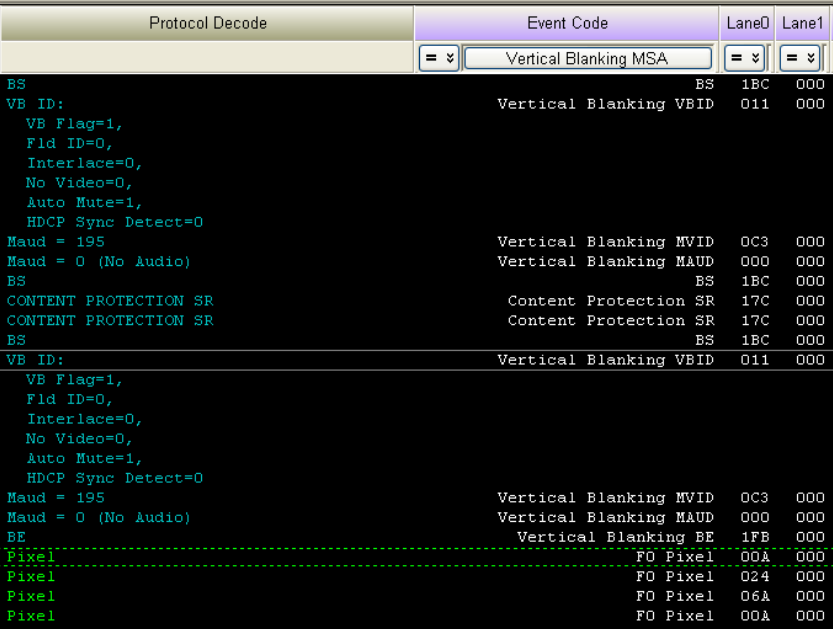

パケットデコード メインストリーム

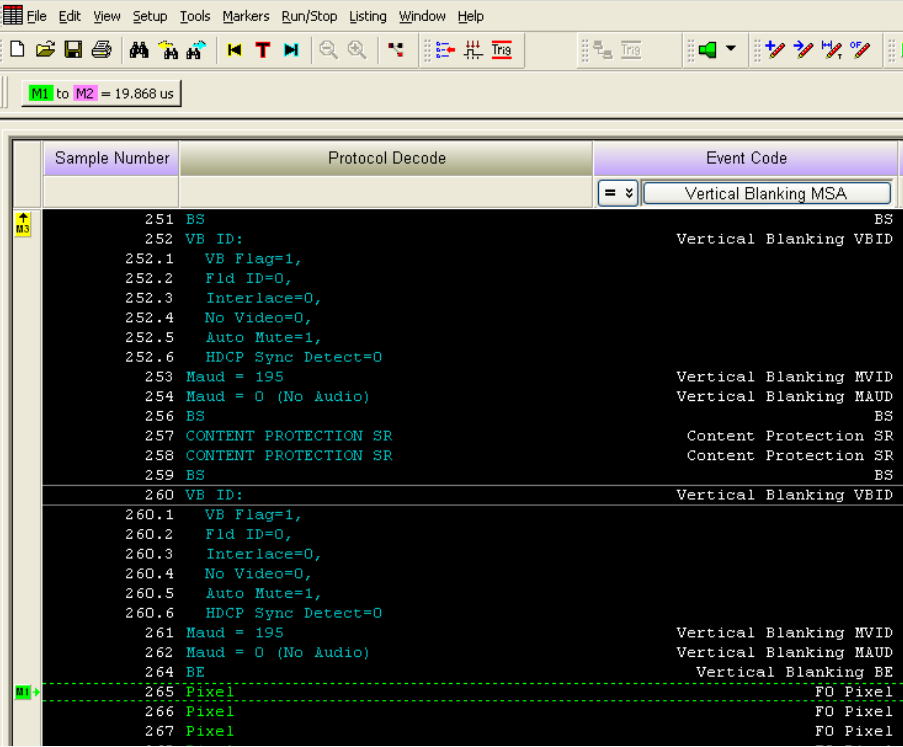

メインストリームデコード結果

パケットデコード AUX

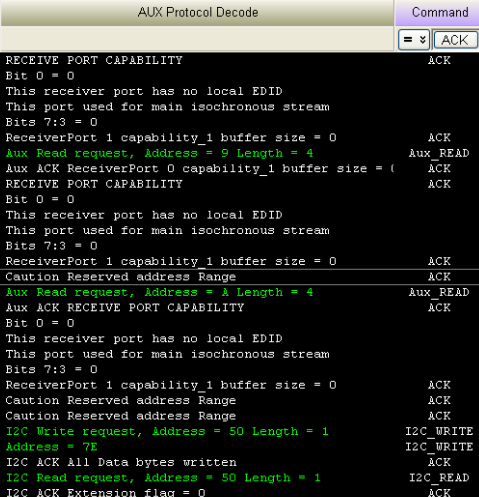

AUXデコード結果

パケットフィルタ機能

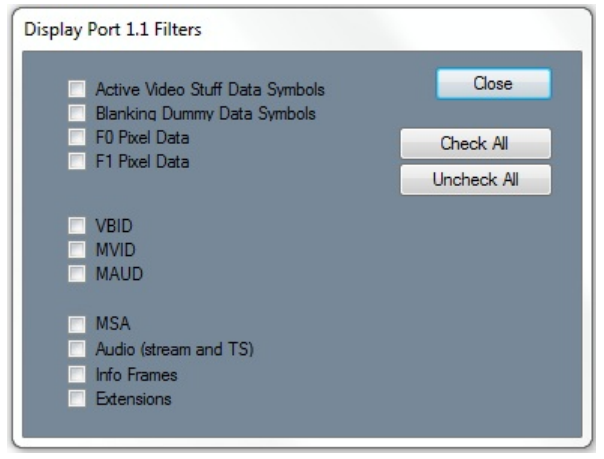

DP1.1モード用 パケットフィルタ機能

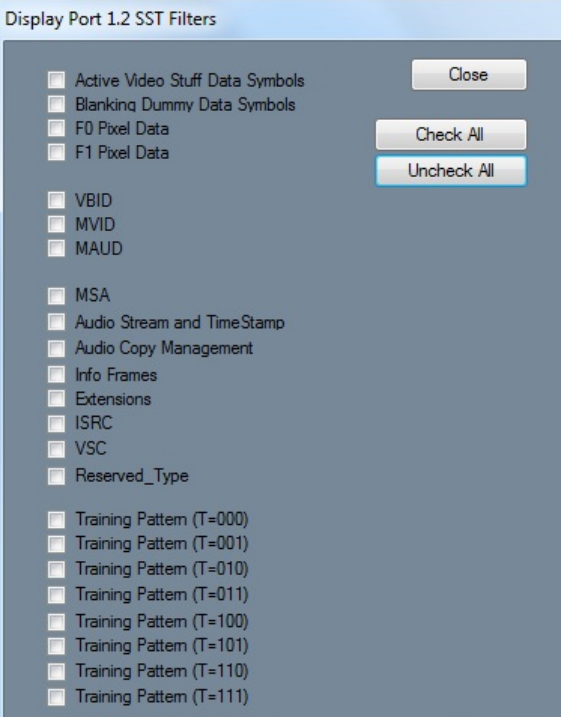

DP1.2 シングルストリーム(SST)モード用
フィルタ機能

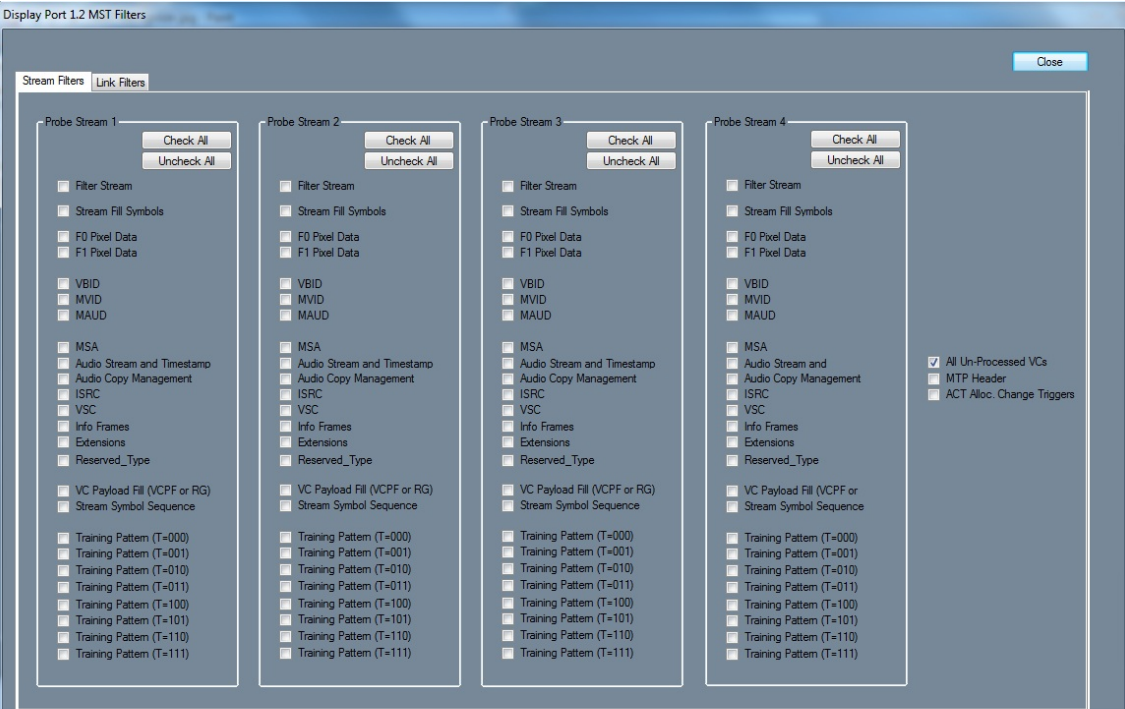

DP1.2 マルチストリーム(MST)モード用フィルタ機能

DisplayPort解析プローブ製品

Display Port 1.2 用
ケーブルインターポーザ


FS1041 DP1.2インターポーザ

Display Port 1.2 用
はんだ付けプローブ


FS1036B フライングリードプローブ
付属品
ロジックアナライザ用 コンフィグレーションファイル
ロジックアナライザ用 DisplayPortプロトコルデコードソフトウェア
DisplayPort解析プローブ・マネージャソフトウェア
ドキュメントCD-ROM

お問合せ先

バス解析プローブについては弊社までお問合せください。
お問合せフォーム

関連リンク

バス解析プローブ製品は、米国 FuturePlus Systems社 の製品です。

ホームページ:https://www.futureplus.com
ロジックアナライザ製品は、キーサイト・テクノロジー株式会社 の製品です。
ホームページ:https://www.keysight.com
JEDEC規格は、DDRメモリなどの半導体を標準化する JEDEC半導体技術協会 で定められたメモリ規格です。
ホームページ:https://www.jedec.org/
DisplayPortは、ディスプレイ規格を標準化する VESA で定められたハイビジョンディスプレイ規格です。
ホームページ:https://www.vesa.org/
