PXI 光スイッチ

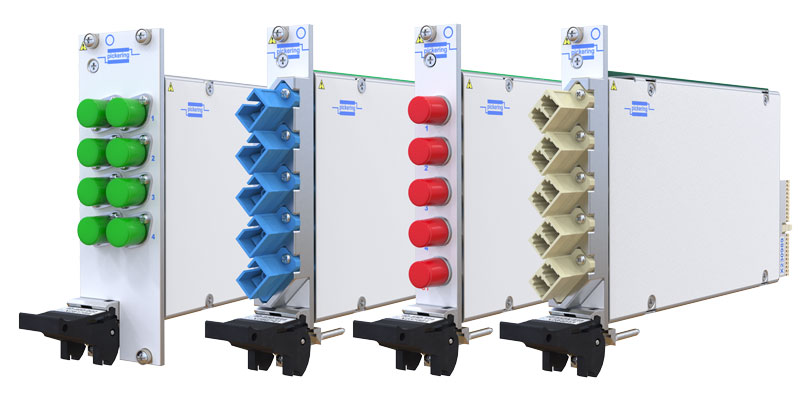

PXI 光スイッチ モジュール

  • 包括的な範囲の光マルチプレクサおよび挿入/バイパススイッチ
  • MEMSスイッチングテクノロジーは、高い信頼性と高速な動作速度を提供します
  • シングルモードおよびマルチモードバージョン
  • FC/APC、FC/PC、SC/PC、MU（mini SC）またはLCコネクタ（Single-modeバージョン） SCまたはSTコネクタ（Multi-modeバージョン）
  • PXI環境でVISAとIVIのカーネルに対応
  • LXI環境でIVIとカーネルに対応
  • ピカリング インターフェース社の製品は3年保証です

PXI 光スイッチ モジュールの概要

ピカリングインターフェース社のPXI光スイッチングモジュールの範囲には、高性能マルチプレクサとインサート/バイパススイッチが含まれます。MEMS（Micro Electro-Mechanical Systems）スイッチ技術は、従来のプリズムベースの光スイッチングと比較して、より高い性能とより長い動作寿命を提供します。
ほとんどの光コネクタは、シングルモードとマルチモードの両方を提供できます。
必要なファイバとコネクタの組み合わせが以下のリストに表示されない場合は、弊社までお問い合わせください。

PXI 光スイッチ モジュール 製品一覧

PXI 光挿入/バイパス スイッチモジュール PXI 光マルチプレクサ スイッチモジュール

型番をクリックすると英国ピカリング社のページを開きます。

PXI 光学 2 X 2 挿入 / バイパス スイッチ
種
類		 Fiber Type 波
長		 Mode 構
成		 コ
ネ
ク
タ		 ス
ロ
ッ
ト
数		 型
番
*
2 Ch. SM 9/125 1240 ～ 1640nm Single Mode 1 Bank (optional hardware interlock) FC/APC 1 40-860A-012 *
2 Bank (optional hardware interlock) 2 40-860A-022 *
1 Bank (optional hardware interlock) FC/PC 1 40-860A-112 *
2 Bank (optional hardware interlock) 2 40-860A-122 *
1 Bank (optional hardware interlock) SC/PC 2 40-860A-212 *
2 Bank (optional hardware interlock) 40-860A-222 *
1 Bank (optional hardware interlock) MU (mini SC) 1 40-860A-312 *
2 Bank (optional hardware interlock) 40-860A-322 *
3 Bank (optional hardware interlock) 2 40-860A-332 *
4 Bank (optional hardware interlock) 40-860A-342 *
1 Bank LC 1 40-860A-412 *
2 Bank 40-860A-422 *
3 Bank 2 40-860A-432 *
4 Bank 40-860A-442 *
MM 62.5/125 700 ～ 1700nm  Multi-Mode 1 Bank (optional hardware interlock) SC 1 40-860A-212-M *
2 Bank (optional hardware interlock) 2 40-860A-222-M *
1 Bank (optional hardware interlock) ST 1 40-860A-512-M *
2 Bank (optional hardware interlock) 2 40-860A-522-M *
PXI 光学マルチプレクサ モジュール
種
類		 Fiber Type 波
長		 Mode 構
成		 コ
ネ
ク
タ		 ス
ロ
ッ
ト
数		 型
番
*
2 Ch. SM 9/125 1240 ～ 1640nm Single Mode 1 Bank (optional hardware interlock) FC/APC 1 40-855A-012 *
2 Bank (optional hardware interlock) 2 40-855A-022 *
1 Bank (optional hardware interlock) FC/PC 1 40-855A-112 *
2 Bank (optional hardware interlock) 2 40-855A-122 *
1 Bank (optional hardware interlock) SC/PC 1 40-855A-212 *
2 Bank (optional hardware interlock) 2 40-855A-222 *
1 Bank (optional hardware interlock) MU (mini SC) 1 40-855A-312 *
2 Bank (optional hardware interlock) 40-855A-322 *
3 Bank (optional hardware interlock) 40-855A-332 *
4 Bank (optional hardware interlock) 40-855A-342 *
1 Bank LC 1 40-855A-412 *
2 Bank 40-855A-422 *
3 Bank 40-855A-432 *
4 Bank 40-855A-442 *
MM 62.5/125 700 ～ 1700nm Multi-Mode 1 Bank (optional hardware interlock) SC 1 40-855A-212-M *
2 Bank (optional hardware interlock) 2 40-855A-222-M *
1 Bank (optional hardware interlock) ST 1 40-855A-512-M *
2 Bank (optional hardware interlock) 2 40-855A-522-M *
4 Channel SM 9/125 1240 ～ 1640nm Single Mode 1 Bank (optional hardware interlock) FC/APC 1 40-850A-014 *
1 Bank (optional hardware interlock) FC/PC 40-850A-114 *
1 Bank (optional hardware interlock) SC/PC 40-850A-214 *
1 Bank (optional hardware interlock) MU (mini SC) 40-850A-314 *
1 Bank LC 40-850A-414 *
1 Bank (optional hardware interlock) ST 40-850A-514 *
MM 50/125 700 ～ 1700nm Multi-Mode 1 Bank (optional hardware interlock) FC/APC 1 40-850A-014-M50 *
1 Bank (optional hardware interlock) FC/PC 40-850A-114-M50 *
1 Bank (optional hardware interlock) SC/PC 40-850A-214-M50 *
1 Bank (optional hardware interlock) MU (mini SC) 40-850A-314-M50 *
1 Bank LC 40-850A-414-M50 *
1 Bank (optional hardware interlock) ST 40-850A-514-M50 *
MM 62.5/125 1 Bank (optional hardware interlock) FC/APC 1 40-850A-014-M62.5 *
1 Bank (optional hardware interlock) FC/PC 40-850A-114-M62.5 *
1 Bank (optional hardware interlock) SC/PC 40-850A-214-M62.5 *
1 Bank (optional hardware interlock) MU (mini SC) 40-850A-314-M62.5 *
1 Bank LC 40-850A-414-M62.5 *
1 Bank (optional hardware interlock) ST 40-850A-514-M62.5 *
8 Channel SM 9/125 1240 ～ 1640nm Single Mode 1 Bank (optional hardware interlock) FC/APC 2 40-852A-018 *
1 Bank (optional hardware interlock) FC/PC 40-852A-118 *
1 Bank (optional hardware interlock) SC/PC 40-852A-218 *
1 Bank (optional hardware interlock) MU (mini SC) 1 40-852A-318 *
1 Bank LC 40-852A-418 *
1 Bank (optional hardware interlock) ST 2 40-852A-518 *
MM 50/125 700 ～ 1700nm Multi-Mode 1 Bank (optional hardware interlock) FC/APC 40-852A-018-M50 *
1 Bank (optional hardware interlock) FC/PC 40-852A-118-M50 *
1 Bank (optional hardware interlock) SC/PC 40-852A-218-M50 *
1 Bank (optional hardware interlock) MU (mini SC) 1 40-852A-318-M50 *
1 Bank LC 40-852A-418-M50 *
1 Bank (optional hardware interlock) ST 2 40-852A-518-M50 *
MM 62.5/125 1 Bank (optional hardware interlock) FC/APC 40-852A-018-M62.5 *
1 Bank (optional hardware interlock) FC/PC 40-852A-118-M62.5 *
1 Bank (optional hardware interlock) SC/PC 40-852A-218-M62.5 *
1 Bank (optional hardware interlock) MU (mini SC) 1 40-852A-318-M62.5 *
1 Bank LC 40-852A-418-M62.5 *
1 Bank (optional hardware interlock) ST 2 40-852A-518-M62.5 *

型番：
最後尾に*が付いているものには、PXI版のモジュールに加えて、PXI Express版の別の型番も存在します。

スロット: 必要なPXIスロット数
