コネクタとケーブル

既成品のコネクタ

Cabling-and-Connectorsピカリングインターフェース社では、PXI製品やLXI製品の接続に利用できるケーブルやコネクタの販売も行っております。ケーブルのカスタマイズも承ります。

お問合せ Webセミナー カスタムケーブル設計ツール

コネクターおよびケーブル製品一覧

コネクタの種類: 500ピンSERAY 200ピンLFH 160ピンDIN 104ピンD型 100ピン1.27mmピッチMicro-D 96ピン1.27mmピッチMicro-D 78ピンD型 68ピン1.27mmピッチMicro-D 68ピンVHDCI 高電圧用50ピンD型 標準電圧用50ピンD型 50ピンIDC 44ピンD型 高電圧用37ピンD型 標準電圧用37ピンD型 26ピンD型 25ピンD型 20ピンGMCT 20ピンScorpion 15ピンD型 高電圧用9ピンD型 標準電圧用9ピンD型 電源用8ピンD型 電源用3ピンD型
RF信号用同軸ケーブル: 50Ω用(BNC, SMB, SMA, MCX, MMCX)50Ω MS-M25ピンコネクタ / 75Ω用ケーブル(BNC, SMZ/Type 43, 1.0/2.3, Mini SMB, MCX, F-Type, 1.6/5.6)


コネクタの種類、製品一覧やカタログを選択して頂くと、ピカリングインターフェース社のページを開きます。

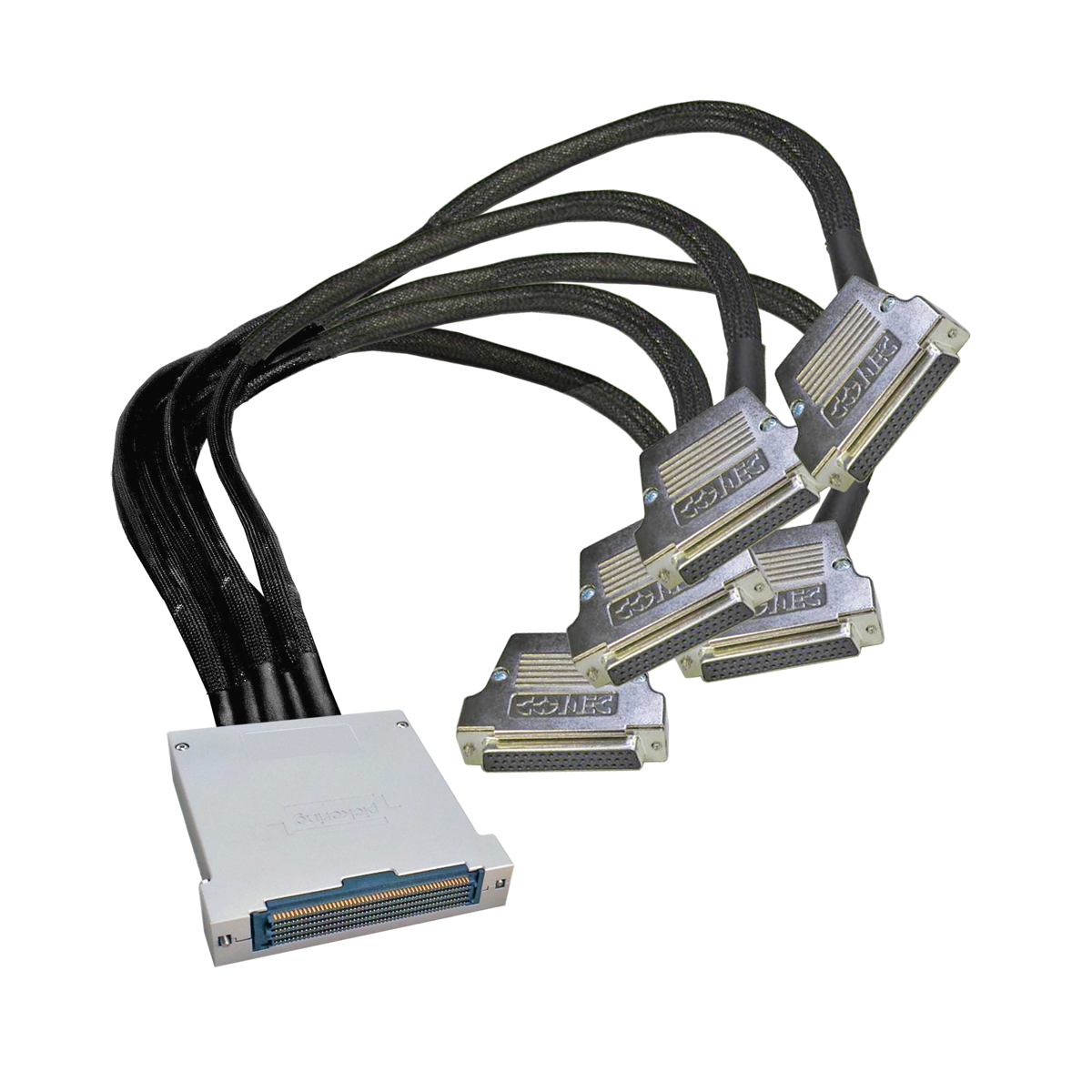

500 Pin SEARAY Connector & Cables

200VDCでの利用に適した非常に高密度で2Aの電流に対応したスイッチングモジュールに使用されている500ピンのコネクタです。


200 Pin LFH Connector & Cables

中程度の電圧、電流定格で多数のピン数を必要とする非常に高密度のスイッチングモジュールに使用されている200ピンのコネクタです。


160 Pin DIN41612 Connection & Cables

多くのピン数と高い電圧および電流定格を必要するモジュールおよびデバイスに使用されている160ピンのコネクタです。

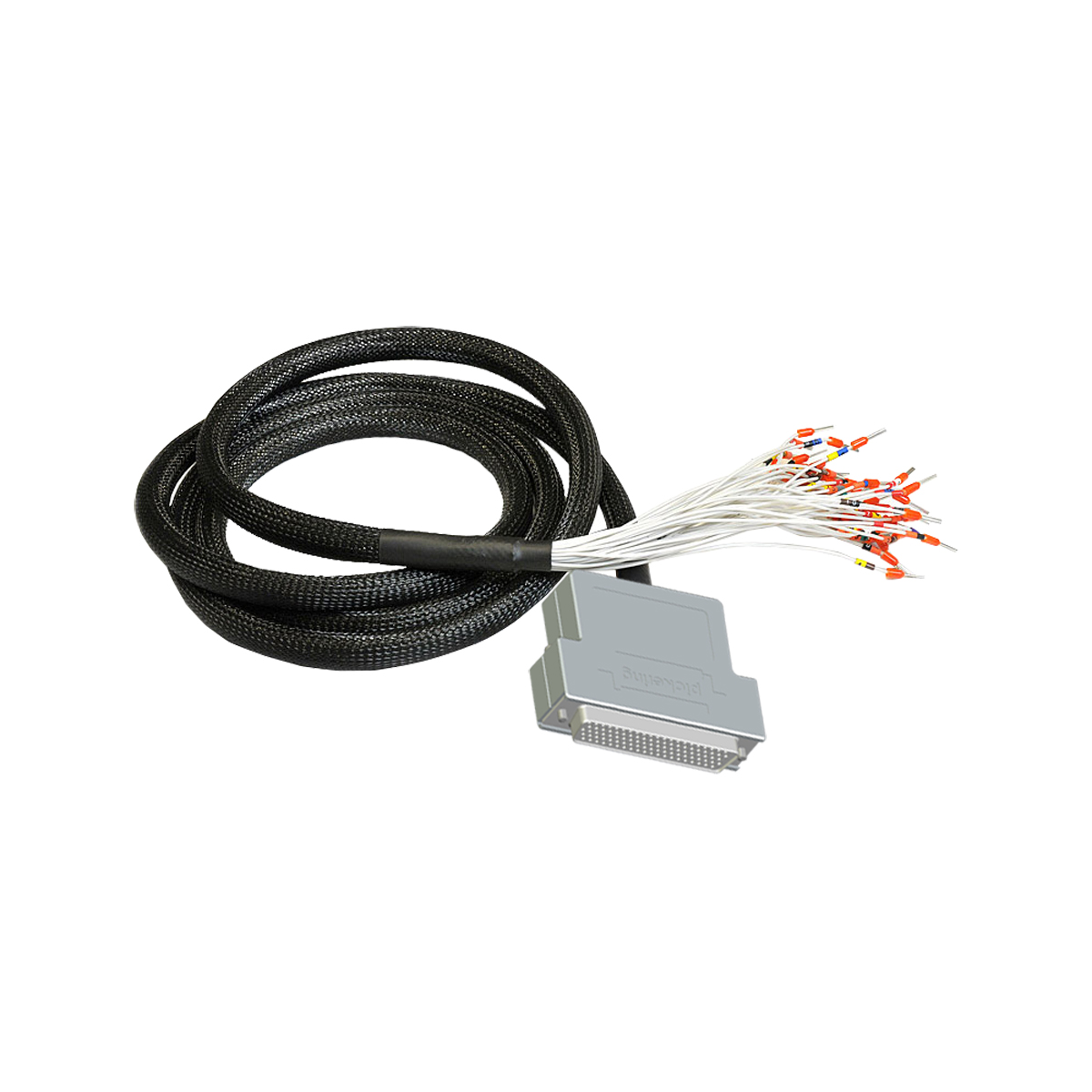

104 Pin D-Type Connector & Cables

中程度の電圧、電流定格を必要とする高密度な用途に使用される104ピンのコネクタです。


100 Pin Micro D Connector & Cables

最大150Vdcの電圧と1Aの定格電流を必要とする高密度PXIモジュールで利用されている100ピン1.27mmピッチのコネクタです。


96 Pin Micro D Connector & Cables

最大150Vdcの電圧で1Aの適格電流を必要とする高密度PXIモジュールで使用される96ピンのコネクタです。


78-Pin D-type Connector & Cables

中レベルの電圧、電流定格を必要とする高密度の用途に使用される78ピンのコネクタです。


68 Pin Micro D Connector & Cables

最大150Vdcの電圧で1Aの適格電流を必要とする高密度PXIモジュールで使用される68ピンのコネクタです。

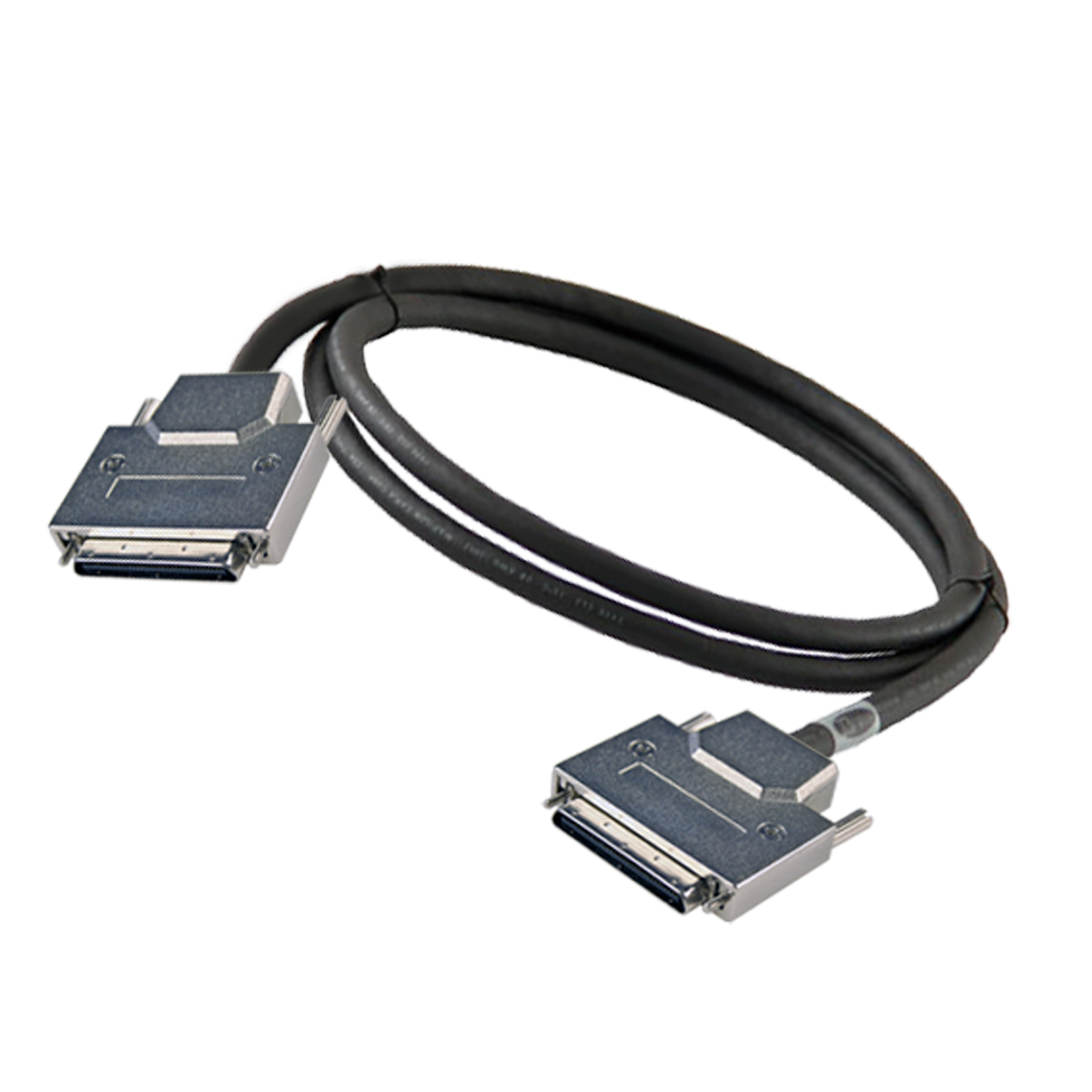

68 Pin VHDCI Connector & Cables

30Vacでの使用に適した高密度0.5Aコネクタソリューションの68ピンのコネクタです。
こちらのコネクターは、他のベンダーの製品と組み合わせて使用するためのソリューションとなっております。ピカリングインターフェース社のLXI/PXIモジュールと直接接続する事はできません。


High Voltage 50-Pin D-type Connector & Cables

高電圧で中レベルの電流定格を必要とする中密度のアプリケーションで利用される50ピンのコネクタです。

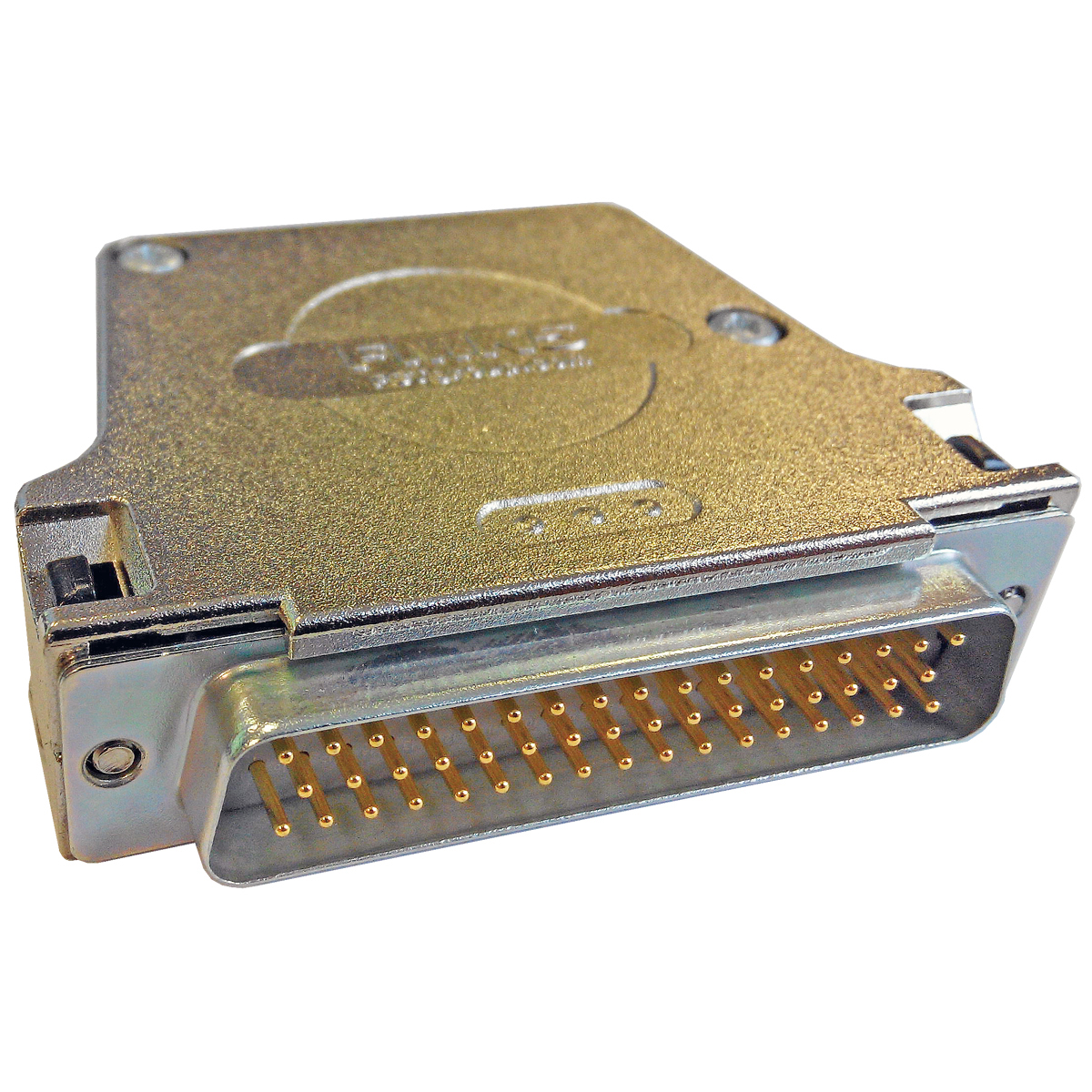

Standard Voltage 50-Pin D-Type Connector & Cable

中程度の電流定格を必要とする中密度のアプリケーションで利用される50ピンのコネクタです。

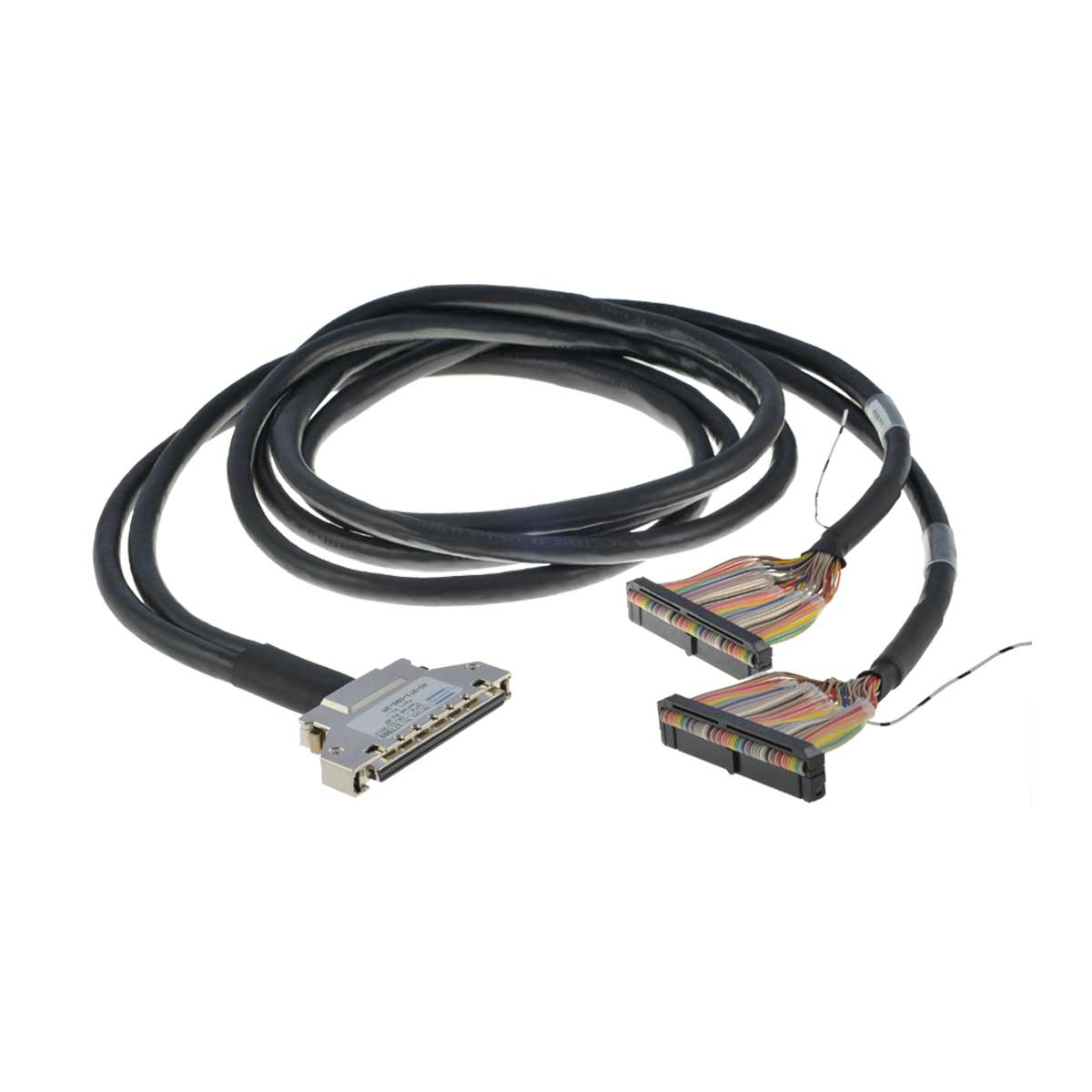

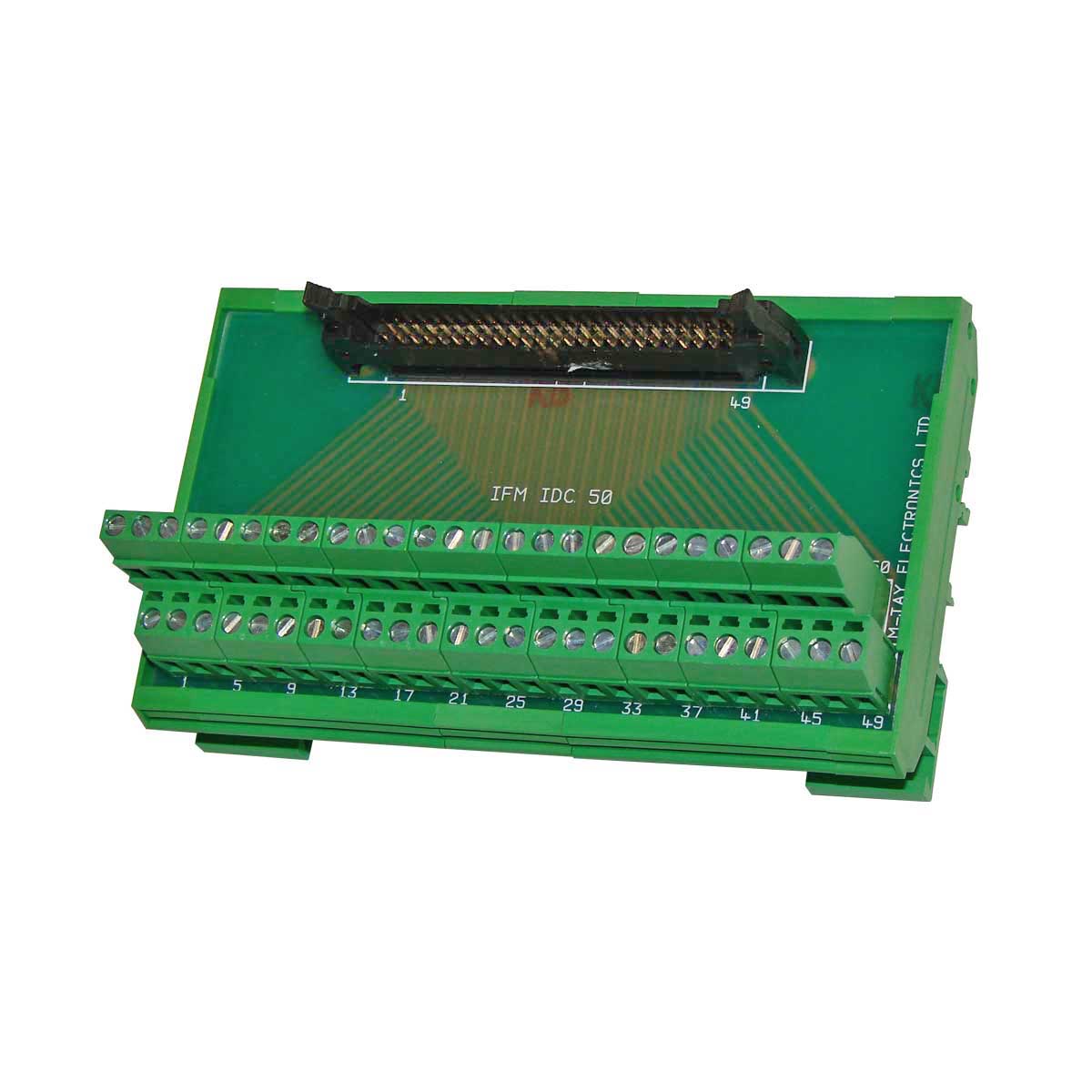

(PCB Interfacing -) 50 Pin IDC Connector & Breakouts

高密度のフロントパネルコネクタを備えたモジュールに接続する信号の分配に使用される50ピンのコネクタおよび端子台も取り扱っております。


44-Pin D-type Connector & Cables

中程度の電圧、電流定格を必要とする低密度のアプリケーションで利用される44ピンのコネクタです。本製品は、他のメーカーが製作したPXIモジュールの接続に利用できるソリューションです。ピカリングインターフェース社のPXIモジュールに対して直接接続することはできません。


High Voltage 37-Pin D-Type Connector & Cables

高電圧、中程度の電流定格を必要とする中密度の用途に使用されるコネクタ37ピンのコネクタです。


Standard Voltage 37 Pin D-Type Connector & Cables

中レベルの電流定格を必要とする中密度の用途に使用される37ピンのコネクタです。


26-Pin D-type Connector & Cables

中程度の電圧と電流を扱う中密度のPXIモジュールに利用される26ピンのコネクタです。


25-Pin D-type Connector & Cables

中密度のPXIおよびLXIスイッチ製品で利用されている25ピンのコネクタです。


20-Pin GMCT Connector & Cables

高電力接続ソリューションを必要とする低密度PXIスイッチ製品で利用される20ピンのコネクタです。

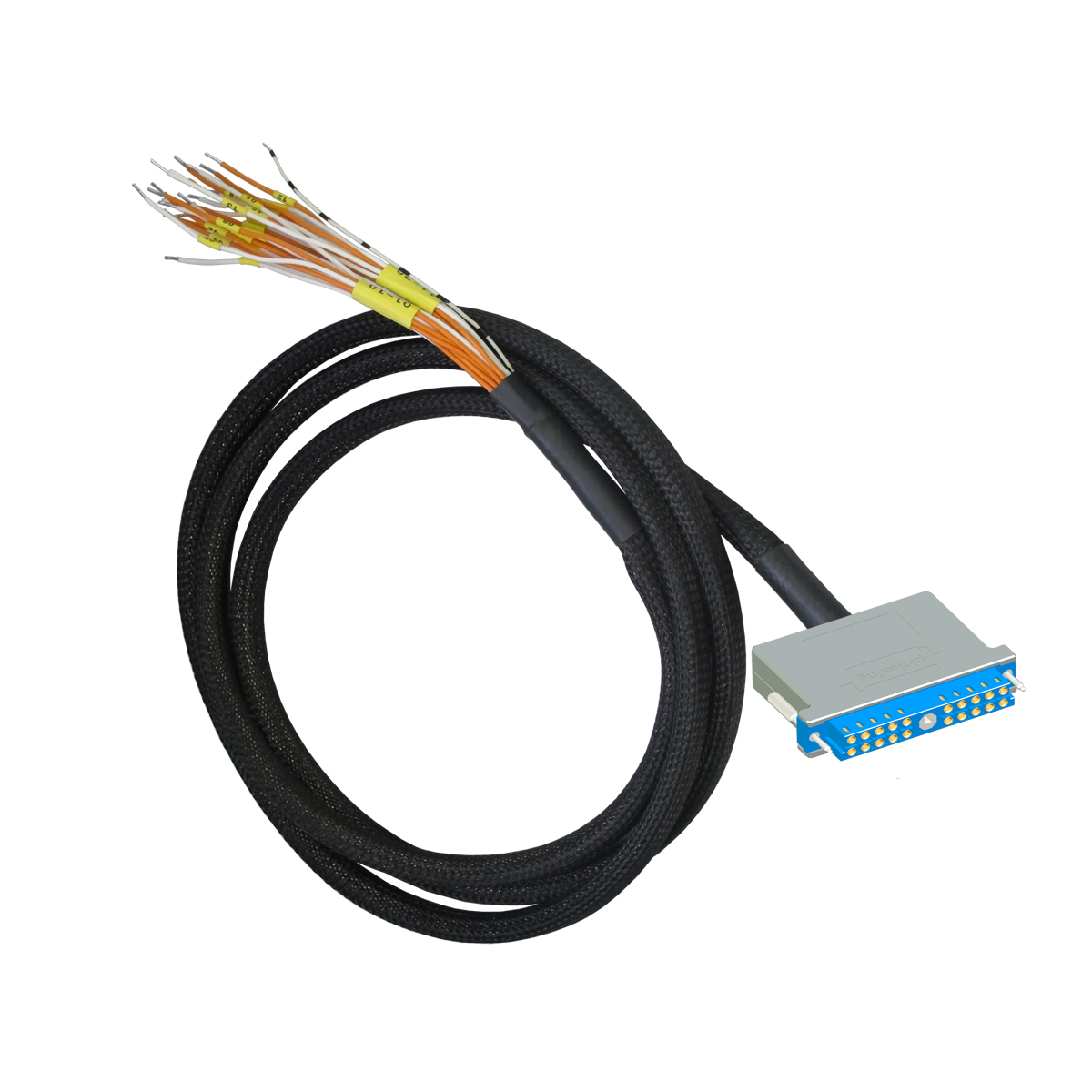

20-Pin Scorpion Connector & Cables

大電流接続を必要とするPXI電源スイッチ製品で使用されている20ピンのコネクタです。


15-Pin D-type Connector & Cables

中程度の定格電流と電圧処理を必要とする中密度の用途に使用される15ピンのコネクタです。


High Voltage 9-Pin D-Type Connector & Cables

高電圧で中レベルの電流定格を必要とされる用途に使用される9ピンのコネクタです。


Standard Voltage 9 Pin D-Type Connector & Cables

中レベルの定格電流を必要とする用途に使用される9ピンのコネクタです。


8-Pin Power D-type Connector & Cables

大電流を扱う事が求められるPXIおよびLXIで利用されている8ピンのコネクタです。

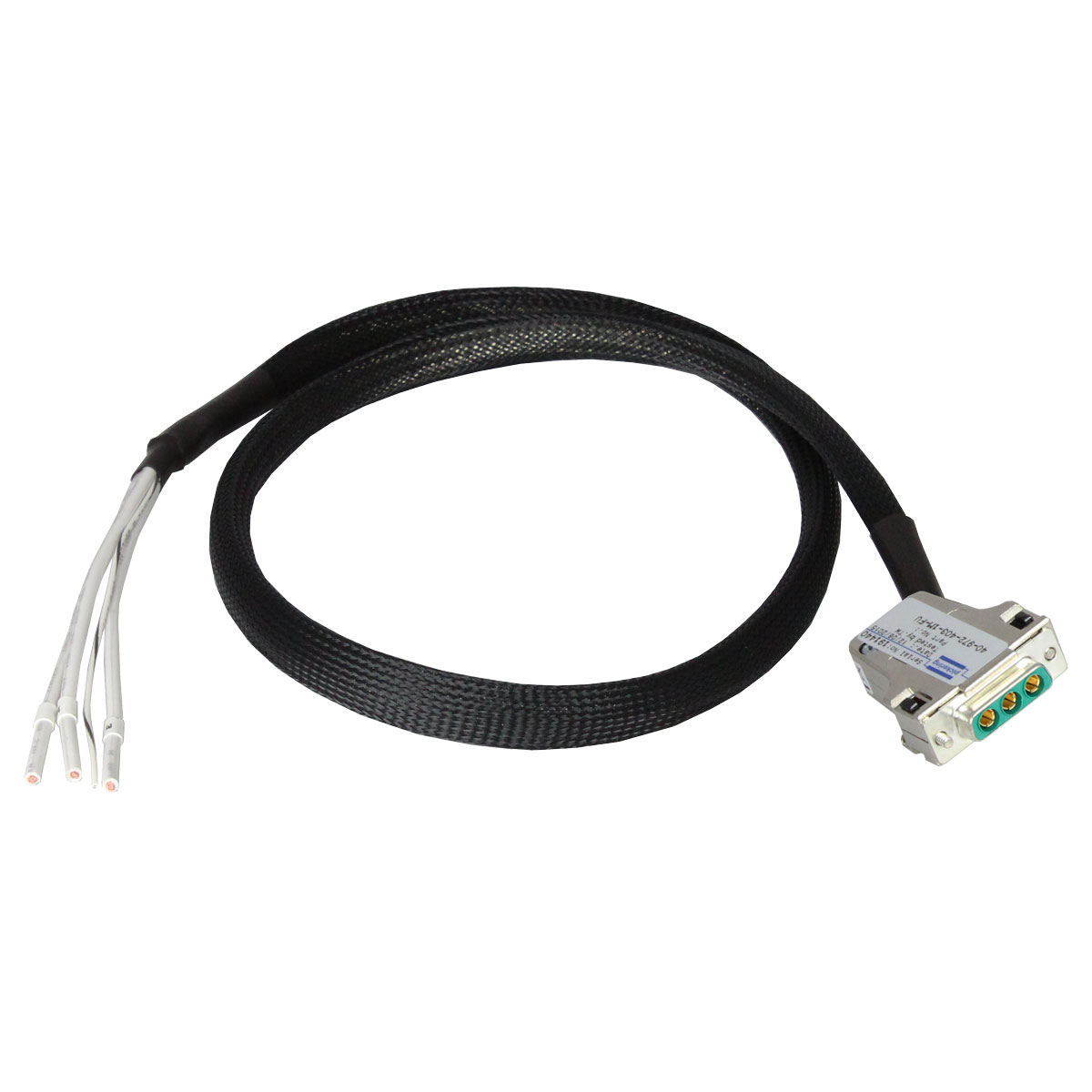

3-Pin Power D-type Connector & Cables

大電流を扱う事が求められるPXIおよびLXIで利用されている3ピンのコネクタです。


MS-M RF Connector & Cables

RF信号を扱う50Ωの同軸ケーブルに接続するために使用される26ピンのコネクタです。

RF信号用同軸ケーブル

50Ω RF信号用

両端が同じコネクタの組み合わせ: BNC-3GHz SMB-3GHz SMA-3GHz SMA-18GHz SMA-26.5GHz SMA 3.5 26.5GHz SMA 2.92 40GHz SMA 1.85 67GHz MCX 3GHz MMCX 3GHz
両端が違うコネクタの組み合わせ: SMB to BNC 3GHz BNC to SMA 3GHz SMB to SMA 3GHz N-Type to SMA 11GHz BNC to MCX 3GHz

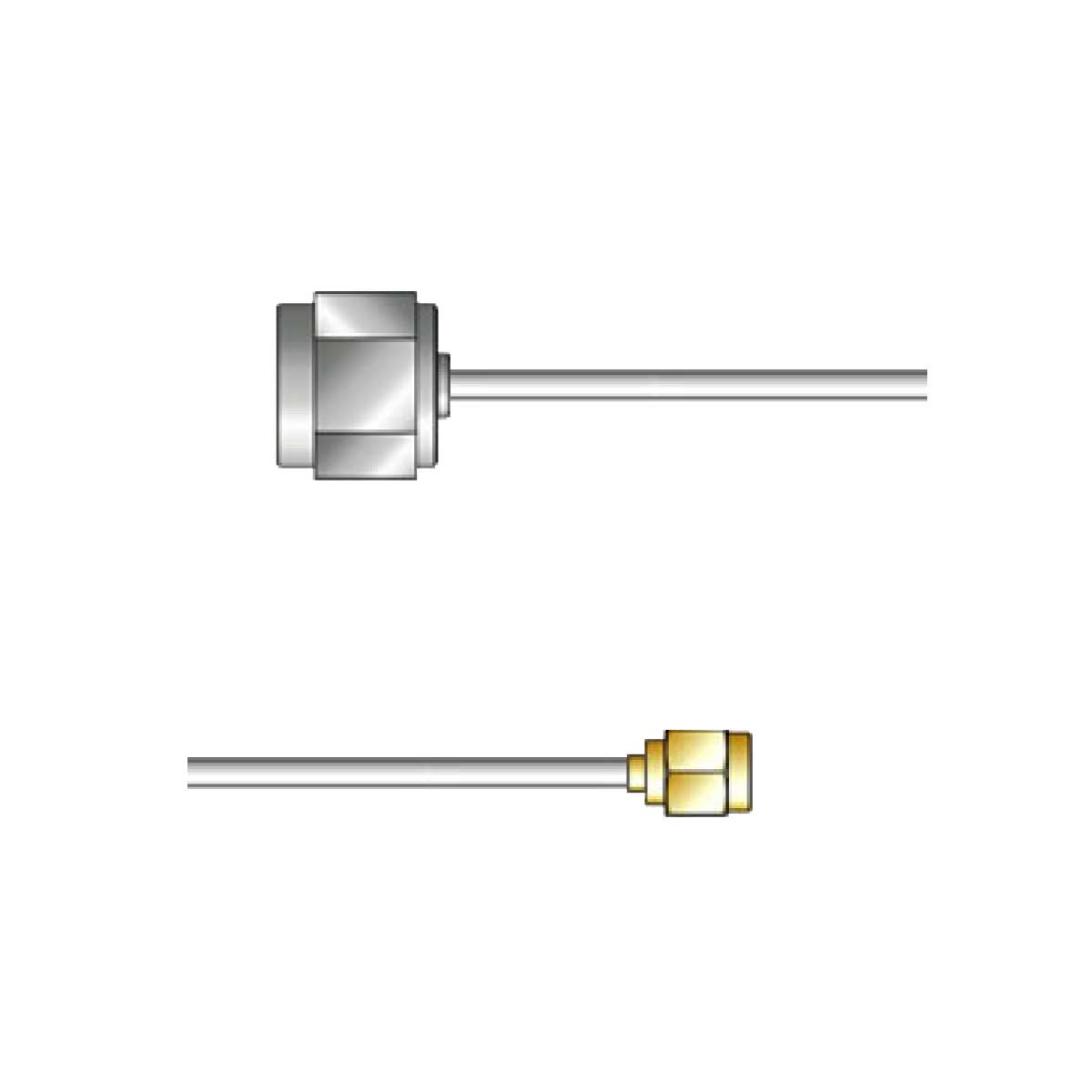

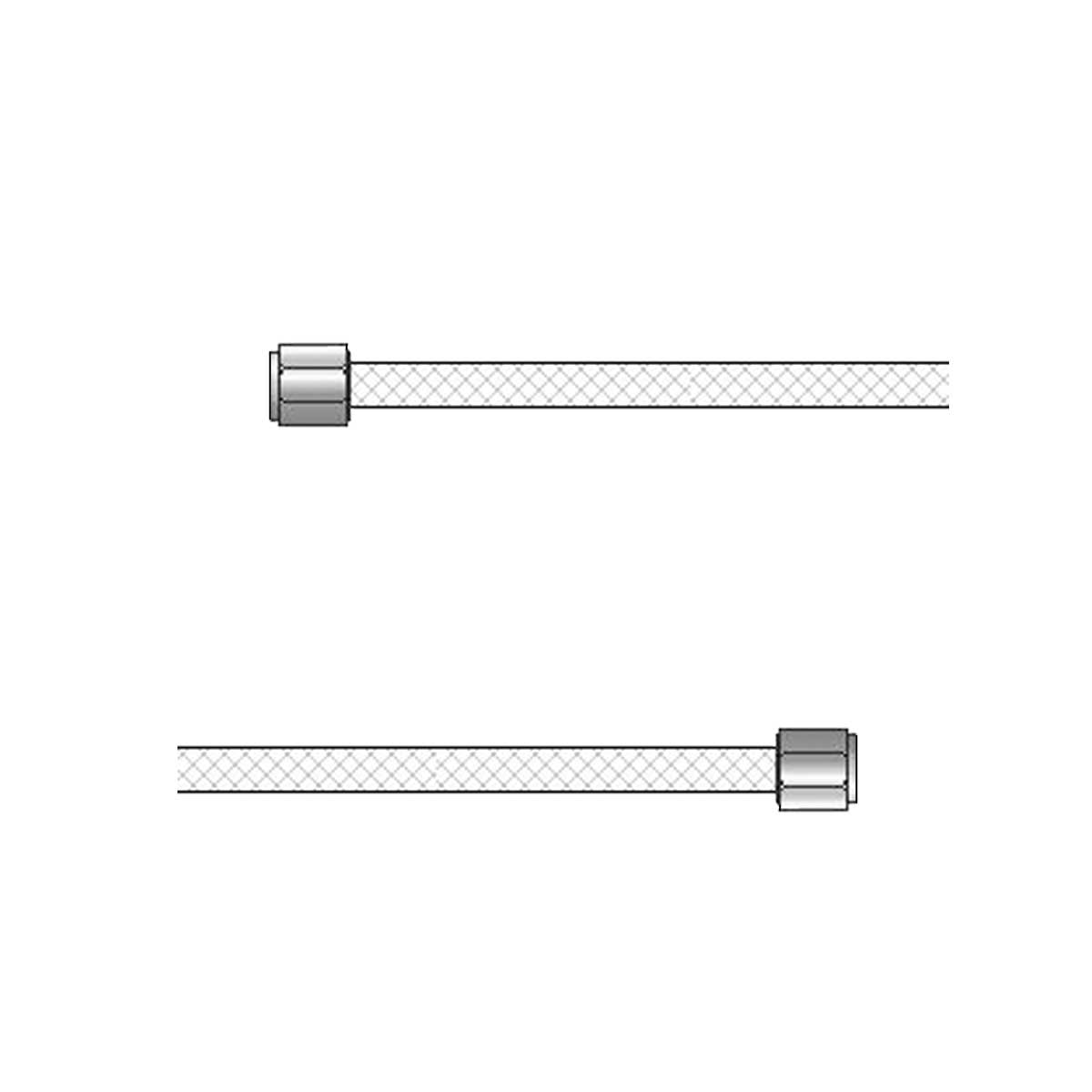

50 Ohm uWave SMA to uWave SMA Cable Assemblies – 18GHz

製品一覧 お問合せ

50 Ohm uWave SMA to uWave SMA Cable Assemblies – 26.5GHz

製品一覧 お問合せ

50 Ohm uWave SMA 3.5 to uWave SMA 3.5 Cable Assemblies – 26.5GHz

製品一覧 お問合せ

50 Ohm uWave SMA 2.92 to uWave SMA 2.92 Cable Assemblies – 40GHz

製品一覧 お問合せ

50 Ohm uWave SMA 1.85 to uWave SMA 1.85 Cable Assemblies – 67GHz

製品一覧 お問合せ


50 Ohm 50 Ohm MMCX to MMCX Cable Assembly – 3GHz

製品一覧 お問合せ

50 Ohm SMB to BNC Cable Adaptor Assemblies – 3GHz

製品一覧 お問合せ

50 Ohm BNC to SMA Cable Adaptor Assemblies – 3GHz

製品一覧 お問合せ

50 Ohm SMB to SMA Cable Adaptor Assemblies – 3GHz

製品一覧 お問合せ

50 Ohm N-Type to SMA Cable Adaptor Assemblies – 11GHz

製品一覧 お問合せ

50 Ohm BNC to MCX Cable Adaptor Assemblies – 3GHz

製品一覧 お問合せ

75Ω RF信号用

両端が同じコネクタの組み合わせ: BNC-1GHz SMZ/Type43-3GHz 1.0/2.3-3GHz Mini SMB-2GHz MCX-3GHz F-Type-1GHz 1.6/5.6-3GHz
両端が違うコネクタの組み合わせ: SMB to BNC-3GHz SMB to SMZ/Type 43-2GHz SMB to 1.0/2.3-2GHz BNC to MCX-2GHz

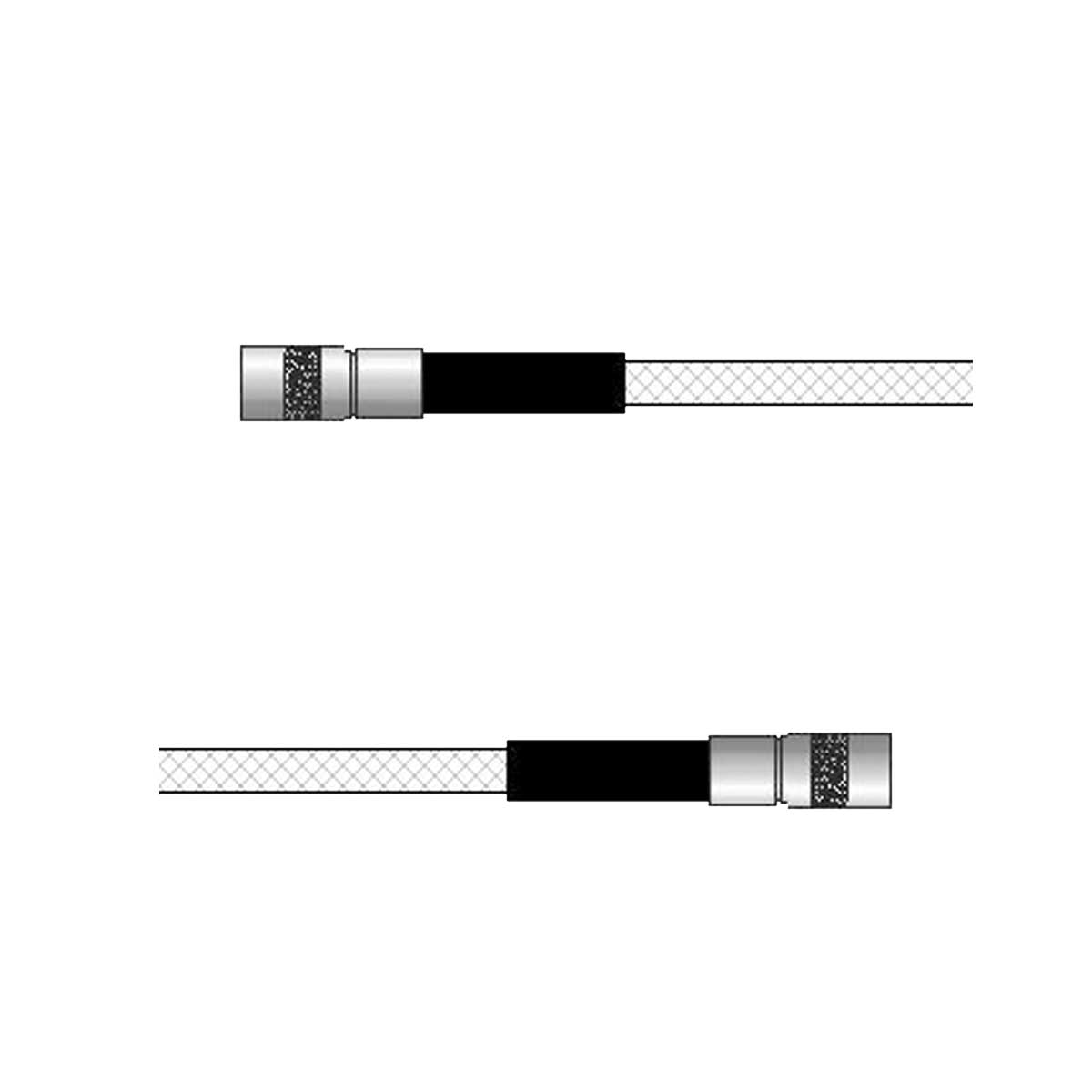

75 Ohm SMZ/Type 43 to SMZ/Type 43 Cable Assemblies – 3GHz

製品一覧 お問合せ

75 Ohm 1.0/2.3 to 1.0/2.3 Cable Assemblies – 3GHz

製品一覧 お問合せ

75 Ohm Mini SMB to Mini SMB Cable Assemblies – 2GHz

製品一覧 お問合せ

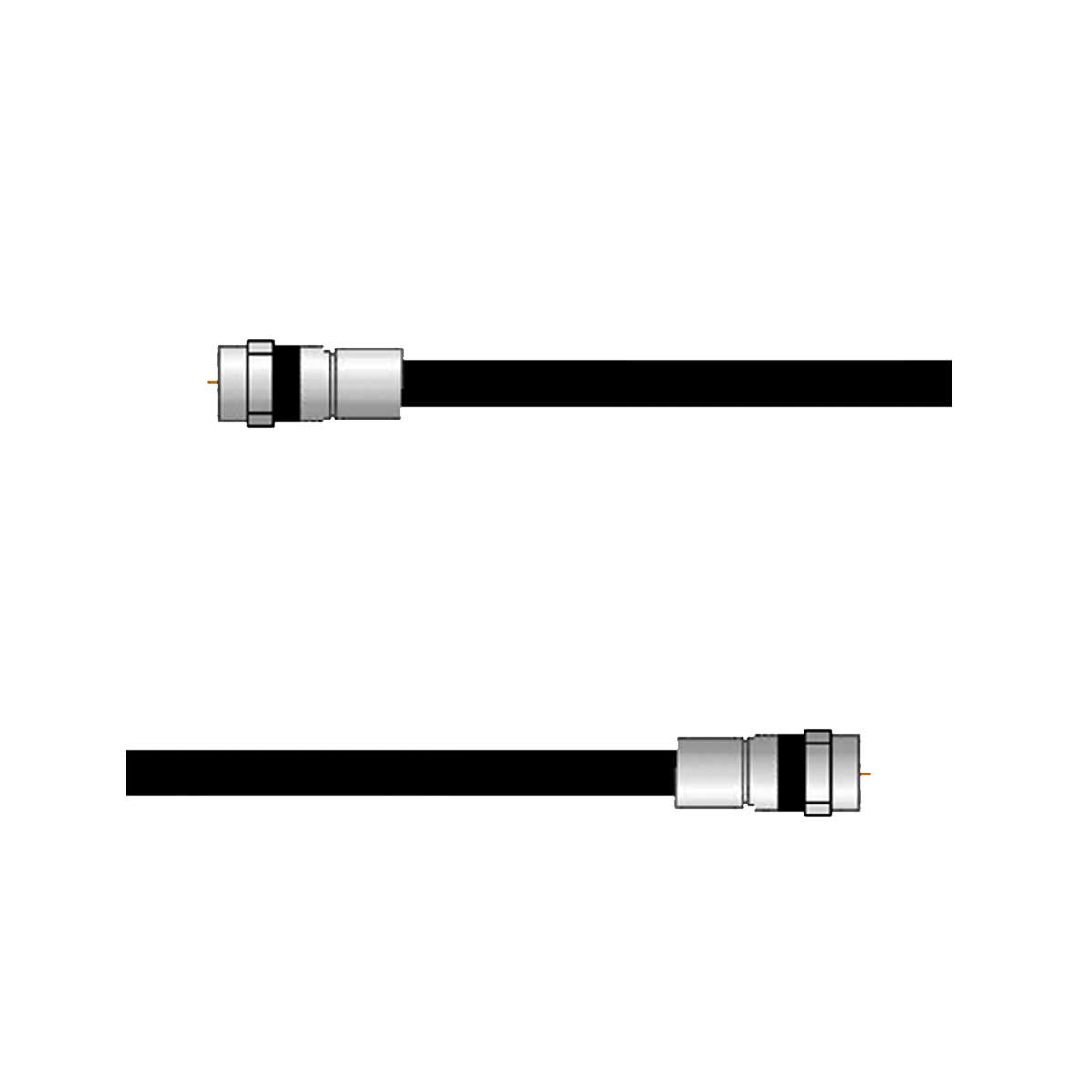

75 Ohm F-Type to F-Type Cable Assemblies – 1GHz

製品一覧 お問合せ

75 Ohm 1.6/5.6 to 1.6/5.6 Cable Assemblies – 3GHz

製品一覧 お問合せ

75 Ohm Mini SMB to BNC Cable Adaptor Assemblies – 1GHz

製品一覧 お問合せ

75 Ohm Mini SMB to SMZ/Type 43 Cable Adaptor Assemblies – 2GHz

製品一覧 お問合せ

75 Ohm SMB to 1.0/2.3 Cable Adaptor Assemblies – 2GHz

製品一覧 お問合せ

75 Ohm BNC to MCX Cable Adaptor Assemblies – 2GHz

製品一覧 お問合せ

データシートおよびカタログ

カスタムケーブル設計ツール

ピカリング インターフェース社ではWebページ上でケーブルの設計を実現する便利なツールを提供しております。 本ツールは、ピカリング インターフェース社に接続するためのケーブルだけでなく、お客様が必要とする、様々な用途のケーブルの作成に利用可能です。
ケーブルの設計図や関連資料をPDFとしてダウンロードできます。


カスタムケーブルの組配および受託開発

弊社は、ピカリングインターフェース社の総代理店であり、ものづくりを行っているエンジニアの会社でもあります。
ピカリングインターフェース社製品向けのケーブルも含め、お客様の仕様に基づいたオーダーメードでケーブルの組配や設計も承っております。

お問合せ先

ピカリング インターフェース社製品に対応したコネクタ・ケーブルや、受託開発につきましては、弊社までお問合せください。
