6スロット USB/LXIモジュラーシャーシ 60-106-001
- 6枚までのピカリング社製3UサイズPXIスイッチング モジュールに対応(※)
- USB制御にも対応し、LXI規格1.5に完全準拠
6スロット USB/LXIモジュラーシャーシの概要
ピカリン社の60-106-001モジュラーLXI / USBシャーシは、1Uラックサイズの小型フォームファクタを採用し、持ち運びが必要な用途やラックマウントに適しています。
USBまたはLXI規格に基づくイーサネットを介したリモートコントロールが可能です。
PCからネットワークを介してリモートコントロールする事ができるため、よりターゲット機器に可能な限り近づけて配置することができます。

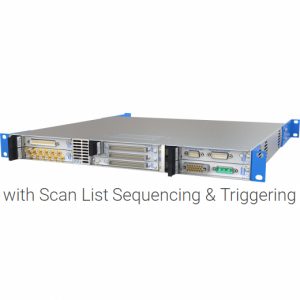

また、スキャン・リスト・シーケンシングとトリガ機能を内蔵させたモデル(60-106-002)も提供しています。
ピカリング社製の3UのPXIモジュールを最大６枚までサポートします。マトリクス、マルチプレクサ、汎用リレー、RFスイッチ、障害挿入ユニットなど、1,000枚を超えるモジュールから選ぶことができます。
小規模なシステムを構築するのに最適なプラットフォームです。
ピカリング社製のPXIモジュールの組みわせで構成可能なシステムの構成例：
- 最大3312クロスポイントのマトリクス・スイッチ
- 2スロット×3組に3枚の40-560 BRIC2(1枚につき2スロット占有)を入れた場合
- 最大108チャンネルのプログラマブル抵抗/センサエミュレーション
- 6つのスロットに6枚の40-295 (18チャネル抵抗モジュール)を入れた場合
6スロットシャーシはUSB
3.0互換で、完全準拠のLXIインターフェイスを備えています。これらの通信規格により、シャーシは、HTML5をサポートするほとんどのパーソナルコンピュータとタブレットにある標準インタフェースを介して直接制御できます。
モジュラー式のテストシステムおよび計測市場でのさまざまな用途で非常に使い易い製品です。
6スロット LXI/USBモジュラーシャーシの特徴
- LXIインターフェス 1.5に完全準拠
- イーサネット 1000baseTインターフェース
- USB 3.0 互換
- 1000枚を超えるピカリング社製3UサイズPXIモジュールに対応(※):
- ２スロット×3組で６つのユーザースロットに対応
- コンパクトな1Uフォームファクタのラック・マウント・サイズ
- ３年保証
LXI モジュラーシャーシ 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
| LXI モジュラーシャーシ | |||||||
| 構 成 |
外 形 寸 法 |
電 源 ユ ニ ッ ト 数 |
定 格 |
入 力 電 圧 |
フ ァ ン 数 |
ス ロ ッ ト 数 |
型 番 |
| 3U PXI Mainframe with LXI Control | 4U Half Rack | 1 | 350W | 100 ～ 240V AC | 2 | 7 | 60-102B-001 |
| 4U Full Rack | 600W | 90 ～ 264V AC | 3 | 18 | 60-103B-001 | ||
| 3U PXI Mainframe with USB/LXI Control | 1U Half Rack | 60W | 19V DC | 2 | 2 | 60-104-001 | |
| 2U Half Rack | 2 | 4 | 60-105-001 | ||||
| 1U Full Rack | 90 ～ 264V AC | 8 | 2×3 | 60-106-001 60-106-002 |
|||
構成：
3U PXI Mainframe with LXI Control
= LXIコントローラ内蔵のPXIメインフレーム
3U PXI Mainframe with USB/LXI Control
= USB/LXIコントローラ内蔵のPXIメインフレーム
ファン数：
内蔵冷却ファンの数
スロット数：
PXI スロットの数
※ ピカリングインターフェス社製の大半のPXIモジュールに対応しております。PXI Express版のモジュールは非対応です。
