PXIモジュールとシャーシの互換性

PXIモジュールおよびPXI Expressモジュールとシャーシの互換性

シャーシとモジュールの互換性は、シャーシが備えるスロットの種類によっても変わります。こちらのページでは、各モジュールとシャーシの互換性についてまとめています。

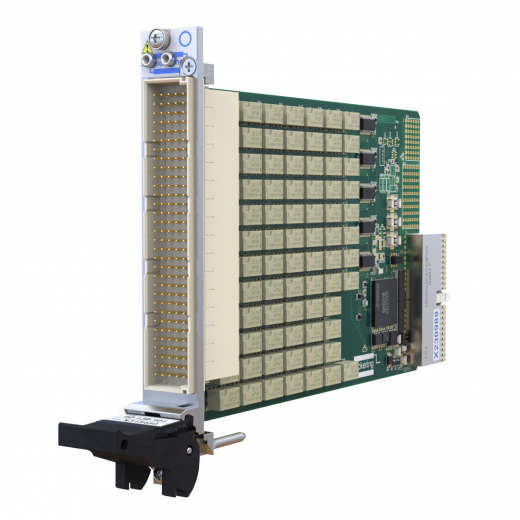

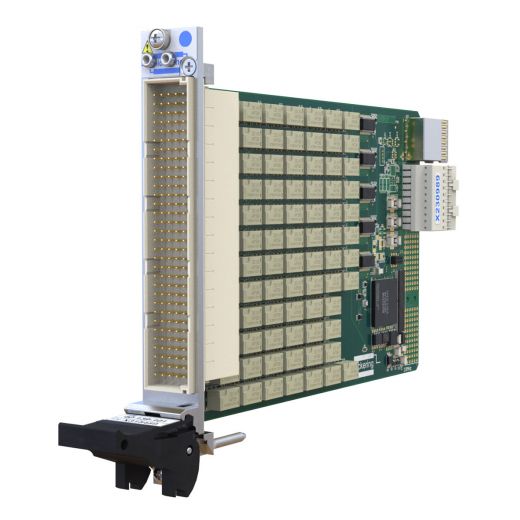

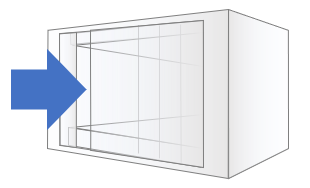

PXI module PXI Express module シャーシ

PXIモジュールから見たシャーシとの互換性

ピカリング社製PXIスイッチ・モジュールとの対応
PXI規格のシャーシ PXI Expess Hybridシャーシ LXIモジュラーシャーシ
OK
OK
OK
  • ペリフェラルスロットから利用可能です。
  • ピカリング社製以外のPXIモジュールとの混在も可能です。
  • ピカリング社製以外のPXIシャーシからも利用可能です。
  • ハイブリッド・スロット、または、レガシー・スロットから利用可能です。
  • ピカリング社製以外のPXI(e)モジュールの混在可能です。
  • ピカリング社製以外のPXI Express Hybridシャーシからも利用可能です。
  • ピカリング社製のPXIモジュールのみ利用可能です。

ピカリング社製PXIセンサー・エミュレーション・モジュールとシャーシの対応は、ピカリング社製PXIスイッチ・モジュールとシャーシの対応と同一です。

他社製(ピカリング社製以外)のPXIペリフェラル・モジュールとの対応
PXI規格のシャーシ PXI Expess Hybridシャーシ LXIモジュラーシャーシ
OK
OK
NG
  • ペリフェラルスロットから利用可能です。
  • ハイブリッド・スロット対応のPXIモジュールの場合
    • ハイブリッドスロットとレガシースロットの両方から利用可能です。
  • ハイブリッド・スロット非対応のPXIモジュールの場合
    • レガシー・スロットから利用可能です。
  • 利用できません。

PXI Expressモジュールから見たシャーシとの互換性

ピカリング社製PXI Expressスイッチ・モジュールとの対応
PXI規格のシャーシ PXI Expess Hybridシャーシ LXIモジュラーシャーシ
NG
OK
NG
  • 利用できません。
  • ハイブリッド・スロット、または、レガシー・スロットから利用可能です。
  • ピカリング社製以外のPXI(e)モジュールの混在可能です。
  • ピカリング社製以外のPXI Express Hybridシャーシからも利用可能です。
  • ピカリング社製のPXIモジュールのみ利用可能です。

ピカリング社製PXIeセンサー・エミュレーション・モジュールとシャーシの対応は、ピカリング社製PXIeスイッチ・モジュールとシャーシの対応と同一です。

他社製(ピカリング社製以外)のPXI Expressペリフェラル・モジュールとの対応
PXI規格のシャーシ PXI Expess Hybridシャーシ LXIモジュラーシャーシ
NG
OK
NG
  • 利用できません。
  • PXI Express周辺機器用スロットから利用可能です。
  • ハイブリッドスロットから利用可能です。
  • PXI Express システムタイミングスロットから利用可能です。
  • 利用できません。

シャーシからみたモジュールとの互換性

PXIシャーシとペリフェラル・モジュールの対応
PXIモジュール PXI Expessモジュール
OK
NG
  • ペリフェラル・スロットから利用可能です。
  • タイミング・スロットから利用可能です。
  • 利用できません。
PXI Express Hybridシャーシとペリフェラル・モジュールの対応
PXIモジュール PXI Expessモジュール
OK
OK
  • ハイブリッド・スロット対応のPXIモジュール
    • ハイブリッド・スロットから利用可能です。
    • レガシー・スロットから利用可能です。
  • ハイブリッド・スロット非対応のPXIモジュール
    • レガシー・スロットから利用可能です。
  • PXI Expressスロットから利用可能です。
  • PXI Expressハイブリッド・スロットから利用可能です。
  • PXI Expressシステムタイミングスロットから利用可能です。
LXIモジュラーシャーシとペリフェラル・モジュールの対応
ピカリング社製のPXIモジュール 他社製のPXIモジュール PXI Expessモジュール
OK
NG
NG
  • ピカリング社製のPXIスイッチ・モジュールが利用可能です。
  • ピカリング社製のPXIセンサー・エミュレーション・モジュールが利用可能です。
  • 利用できません。
  • 利用できません。
