PXI ハイパワー・スイッチ: 汎用スイッチ・ マルチプレクサ ・ マトリクス
PXI / PXIe ハイパワー 汎用スイッチ モジュール
- メカニカル・リレーと半導体リレーで、電流定格は1.5A～40A
- 単極単投、単極双投、２極単投と２極双投バージョン
- 大容量コネクタ
- モジュールのサイズは3UのPXIスロットを１または２つ占有
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応
- eBIRST スイッチング システム テスト ツールに対応し、LXIやPXIスイッチ システム上のリレーの異常を単純かつ迅速に発見できます。

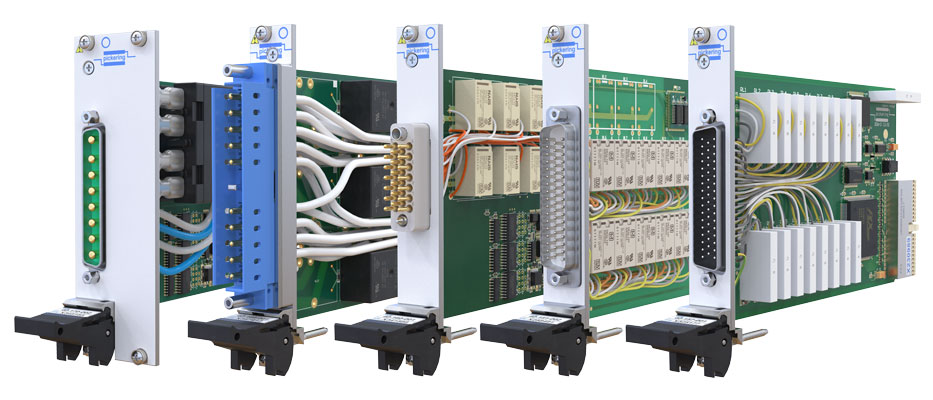

PXI / PXIe ハイパワー 汎用スイッチ モジュール 概要
ピカリング社の PXI ハイパワー汎用スイッチ モジュールは、ハイパワーの用途向けに大電流を扱えるをリレーを提供します。
小電流用は１つの3UサイズのPXIスロットを、大電流用は、２つのスロットを占有します。
PXI ハイパワー汎用スイッチ モジュールは、大きなACまたはDCの負荷の切り替えに使用でき、大電流用は自動車のテストシステム用に最適です。
また、ピカリング社では、マルチプレクサやマトリクス構成のハイ・パワー・スイッチも提供しております。
各モジュールには、用途に最適なコネクタが使われています。
- モジュール間の接続に使用するケーブルの組配も承ります。

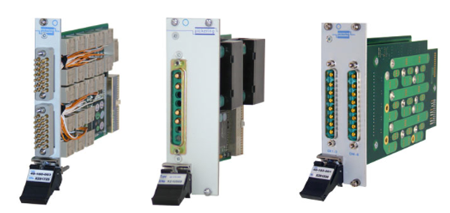

PXI / PXIe ハイパワー 汎用スイッチ モジュール 製品一覧
型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。
| PXI / PXIe ハイ・パワー汎用スイッチ モジュール | |||||||
| ス イ ッ チ |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 (※) |
| SPST (NO) | 1.5A | Solid State | ±400 V (DC または AC peak) | x3 | 8-pin Male Power D-type | 1 | 40-185A-002 |
| x6 | 2x 8-pin Male Power D-type | 2 | 40-185A-001 | ||||
| 5A | EMR | 400 VDC/250 VAC Hot Switch 110 VDC/250 VAC |
x16 | 37-pin Male D-type | 1 | 40-137-001 | |
| x50 (optional hardware interlock) | 2x 50-pin Male SGMC | 40-153-001 * | |||||
| x36 (optional hardware interlock) | 40-153-002 * | ||||||
| x25 (optional hardware interlock) | 50-pin Male SGMC | 40-153-003 * | |||||
| 50-pin Male D-type | 40-153-103 * | ||||||
| x18 (optional hardware interlock) | 50-pin Male SGMC | 40-153-004 * | |||||
| 37-pin Male D-type | 40-153-104 * | ||||||
| 1000 VDC/VAC Hot Switch 110 VDC/250 VAC |
x12 | 37-pin Male HV D-type | 40-330-003 | ||||
| x18 | 40-330-002 | ||||||
| x24 | 40-330-001 | ||||||
| 10A | Solid State | ±200 V (DC または AC peak) | x3 | 8-pin Male Power D-type | 1 | 40-182A-012 | |
| x6 | 2x 8-pin Male Power D-type | 2 | 40-182A-011 | ||||
| EMR | 400 VDC/250 VAC Hot Switch 125 VDC/250VAC |
x10 | 20-pin Male GMCT | 1 | 40-160-001 | ||
| x20 | 2x 20-pin Male GMCT | 40-160-003 | |||||
| 16A | 300 VDC/250 VAC | x10 (optional hardware interlock) | 20-pin Male GMCT | 40-161A-003 * | |||
| x12 (optional hardware interlock) | 2x 20-pin Male GMCT | 40-161A-002 * | |||||
| x16 (optional hardware interlock) | 40-161A-001 * | ||||||
| 20A | 28 VDC | x2 | 8-pin Male Power D-type | 2 | 40-180-011 | ||
| x4 | 40-180-111 | ||||||
| 25A | Solid State | ±100 V (DC または AC peak) | x3 | 1 | 40-184A-002 | ||
| x6 | 2x 8-pin Male Power D-type | 2 | 40-184A-001 | ||||
| 30A | EMR | 30 VDC/250 VAC RMS | x2 | 8-pin Male Power D-type | 40-170-001 | ||
| 330 VDC/480 VAC | x10 | 20-pin Male Scorpion | 1 | 40-166-001 * | |||
| x5 | 40-166-002 * | ||||||
| 40A (30A) | 14 VDC | x2 | 8-pin Male Power D-type | 2 | 40-180-001 | ||
| x4 | 40-180-101 | ||||||
| Solid State | ±40 V (DC または AC peak) | x6 | 2x 8-pin Male Power D-type | 40-183B-011 | |||
| SPDT | 5A | EMR | 400 VDC/250 VAC Hot Switch 35 VDC/250 VAC |
x8 | 37-pin Male D-type | 1 | 40-155-001 |
| x16 | 50-pin Male D-type | 40-156-001 | |||||
| 400 VDC/250 VAC Hot Switch 300 VDC/250 VAC |
x32 (optional hardware interlock) | 2x 50-pin Male SGMC | 40-158-001 * | ||||
| x24 (optional hardware interlock) | 40-158-002 * | ||||||
| x16 (optional hardware interlock) | 50-pin Male SGMC | 40-158-003 * | |||||
| 50-pin Male D-type | 40-158-103 * | ||||||
| x8 (optional hardware interlock) | 50-pin Male SGMC | 40-158-004 * | |||||
| 37-pin Male D-type | 40-158-104 * | ||||||
| 16A | 300 VDC/250 VAC | x6 (optional hardware interlock) | 20-pin Male GMCT | 40-161A-102 * | |||
| x12 (optional hardware interlock) | 2x 20-pin Male GMCT | 40-161A-101 * | |||||
| 20A | 28 VDC | x2 | 8-pin Male Power D-type | 2 | 40-181-011 | ||
| 330 VDC/480 VAC | x6 | 20-pin Male Scorpion | 1 | 40-166-101 * | |||
| x3 | 40-166-102 * | ||||||
| 40A | 14 VDC | x2 | 8-pin Male Power D-type | 2 | 40-181-001 | ||
| DPST | 5A | EMR | 400 VDC/250 VAC Hot Switch 125 VDC/250 VAC |
x8 | 37-pin Male D-type | 1 | 40-150-002 |
| x12 | 50-pin Male D-type | 40-151-002 | |||||
| 8A | 400 VDC/250 VAC Hot Switch 125 VDC/250 VAC |
x10 | 2x 20-pin Male GMCT | 40-160-002 | |||
| 20A | 30 VDC/250 VAC RMS | x2 | 8-pin Male Power D-type | 40-170-002 | |||
| DPDT | 5A | EMR | 400 VDC/250 VAC Hot Switch 35 VDC/250 VAC |
x8 | 50-pin Male D-type | 40-157-001 | |
| SP4T | 10A | EMR | 125 VDC/250 VAC | x4 | 20-pin Male GMCT | 1 | 40-661A-101 |
| x8 | 2x 20-pin Male GMCT | 40-661A-001 | |||||
| 16A | 300 VDC/250 VAC | x2 | 20-pin Male GMCT | 40-662A-012 | |||
| x4 | 40-662A-001 | ||||||
| 20A | 330 VDC/480 VAC | x3 | 20-pin Male Scorpion | 40-166-201 * | |||
| x2 | 40-166-202 * | ||||||
| x1 | 40-166-203 * | ||||||
型番：
アスタリスク・マーク(*)が後ろについている型番については、PXI版の他に、PXIe(PXI Express)版の製品も販売しております。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
SPST = 単極単投、SPDT = 単極双投、DPST = ２極単投、DPDT = ２極双投
NO = ノーマル・オープン、NC=ノーマル・クローズ
SWの種類：
EMR = 機械式リレー、 Reed = リード リレー
Solid State = ソリッド・ステート・リレー (半導体リレー)
スロット数：
モジュールが占有するPXIスロットの数
