PXI 高密度 スイッチ : 汎用スイッチ・ マルチプレクサ・ マトリクス
PXI 高密度 汎用スイッチ モジュール
- モジュールあたり最大100個のリレー
- SPST、DPSTとSPDT構成
- 信号の品質を最大限にするルテニウム・リード・リレーのソリューション
- 高負荷向けのメカニカル・リレーのソリューション
- 200ピンのフロント パネル コネクタ
- PXI環境 でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応
- eBIRST スイッチング システム テスト ツールに対応し、LXIやPXIスイッチ システム上のリレーの異常を単純かつ迅速に発見できます。
- 標準で3年保証

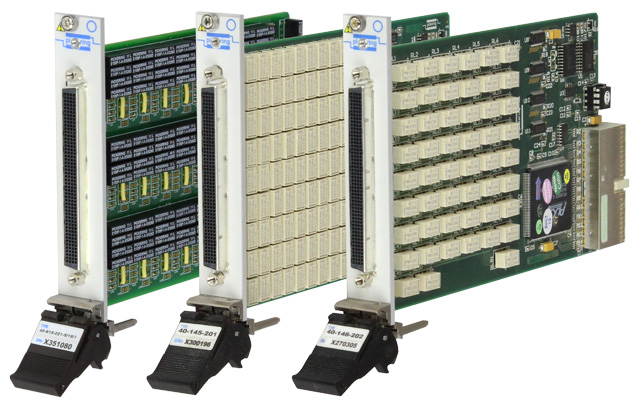

PXI 高密度 汎用スイッチ モジュール 概要
ピカリング社の PXI 高密度汎用スイッチは、多くのノーマル・オープン・リレーを必要とする要件に最適な製品です。

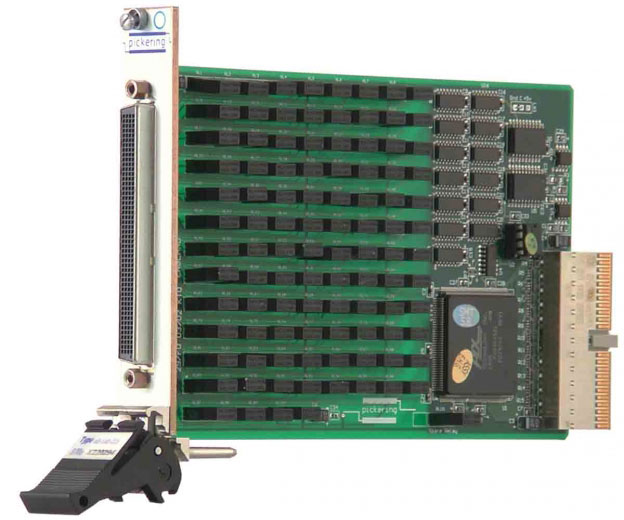

リード・リレー・モジュールには、低・中負荷の接点で優れた性能を発揮するルテニウムをスパッタリング加工されたリレーが使われています。
高負荷の用途に最適なメカニカル・リレーのソリューションも提供しております。
ピカリング社のPXI 高密度汎用スイッチには200ピンのコネクタが使われています。
PXI 高密度 汎用スイッチ モジュール 製品一覧
型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。
| PXI 高密度汎用スイッチ モジュール | |||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 * |
| SPST (NO) | 1A | EMR | 150VDC / 100VAC | x50 | 200-pin Female LFH | 1 | 40-145A-001 * |
| x75 | 40-145A-101 * | ||||||
| x100 | 40-145A-201 * | ||||||
| 1A | Reed Relay | 150VDC / 100VAC | x50 | 200-pin Female LFH | 1 | 40-140A-021 | |
| x75 | 40-140A-121 | ||||||
| x100 | 40-140A-221 | ||||||
| SPST (NC) | 1A | EMR | 150VDC / 100VAC | x50 | 200-pin Female LFH | 1 | 40-145A-001-NC * |
| x75 | 40-145A-101-NC * | ||||||
| x100 | 40-145A-201-NC * | ||||||
| SPDT | 0.25 A (1A) | Reed Relay | 150VDC / 100VAC | x48 | 200-pin Female LFH | 1 | 40-143-121 |
| x64 | 40-143-221 | ||||||
| 1A | EMR | 150VDC / 100VAC | x32 | 200-pin Female LFH | 1 | 40-148A-001 * | |
| x48 | 40-148A-101 * | ||||||
| x64 | 40-148A-201 * | ||||||
| 2A | 200VDC / 140VAC | x83 | 500-pin Female SEARAY | 40-100-001 | |||
| DPST | 1A | Reed Relay | 150VDC / 100VAC | x50 | 200-pin Female LFH | 1 | 40-141-022 |
| EMR | 150VDC / 100VAC | x25 | 40-146A-002 * | ||||
| x50 | 40-146A-202 * | ||||||
| SP4T | 1A (1.2A) | Reed Relay | 150VDC / 100VAC | x20 | 200-pin Female LFH | 1 | 40-615A-013 |
型番：
最後尾に*が付いているものには、PXI版のモジュールと、PXI Express版の型番が存在します。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
SPST = 単極単投、SPDT = 単極双投、DPST = ２極単投、DPDT = ２極双投
NO = ノーマル・オープン、NC=ノーマル・クローズ
SWの種類：
EMR = メカニカル・リレー、 Reed = リード リレー、Solid State = 半導体リレー
スロット数：
モジュールが占有するPXIスロットの数
