DisplayPort 1.4 プロトコルアナライザ
![displayport-protocol-analyzer-fs4500](/wp-content/uploads/displayport-protocol-analyzer-fs4500.jpeg)
FS4500 DisplayPort HBR3 Protocol Analysis Probe
DisplayPort 1.4に対応する
最先端の4K / 5K / 8K UHDディスプレイ解析ソリューション
FS4500はDisplayPort 1.4まで対応したスタンドアローンで使用できるプロトコルアナライザです。
FS4500 DisplayPort解析プローブは、VSEA(Video Electronics Standards
Association)が提供するデジタル・ディスプレイ規格に対応した、ディスプレイ・ポート・バスの(機械的、電気的、ソフトウェア的)インターフェースを提供します。
FS4500を使用する事により、コンピュータのマザーボードや、モニター、ホーム・シアター・システムやDisplayPortの技術が組み込まれた半導体チップのデバッグに利用できます。
製品の主な特長
- DisplayPort 高速メインリンク HBR3 8.1GbpsとAuxの全てのパケットをデコード可能
- プローブ・マネージャ・ソフトウェアはメインリンクとAuxチャンネルの間のクロス・トリガーも含めた様々なトリガやフィルタ条件を提供
- 豊富なプローブオプションにより、DPおよびUSBタイプCおよびeDPに対応
- DP v1.4、DP v1.3、DP v1.2、1.1a、eDP1.3対応
- ディスプレイストリーム圧縮(DSC)、フォワードエラー訂正(FEC)およびeDPv1.4bへのアップグレードを提供
- Auxおよび高速メインリンクトラフィックのデコードおよび時間相関
- 1,2および4レーンのSST (Single Stream Transport)およびMST (Multi Stream Transo)トラフィックをサポート
- 16Gバイトのメインリンクトレースバッファにより、複数のフレームキャプチャとピクセル単位の解析が可能
- 最大8.1 Gbps /秒のデータ収集が可能
次世代ディスプレイを測定する高いプロービング技術とデコード技術
DisplayPortのケーブルから直接プロービング
マザーボードとディスプレイ間のケーブルに専用のプローブを接続するだけで、簡単にDisplayPortを測定出来ます。プロービング方法は、その他にハンダ付けプロービングにも対応しています。
すぐれた解析ツールにより解析・検証を加速します!
市販のMicrosoft社のWindowsがインストールされたPCに、DisplayPort解析プローブのソフトウェアをインストールすることにより、DisplayPort解析ツールとしてお使い頂けます。DislayPortのパケットは、VESAにより定められたプロトコルに準拠する必要があります。DisplayPort解析プローブは、ケーブル接続時のAUXチャネルの通信、メインリンクのトレーニングパケット、ピクセルデータまで、DisplayPortに流れる全てのパケットを測定することができます。
DisplayPort測定構成
FS4500は、ロジック・アナライザーを使わずに、市販のパソコンにUSB 3.0で接続する事によりスタンドアローンで利用できます。
![fs4500-displayport-protocol-analyzer-system-components](/wp-content/uploads/fs4500-displayport-protocol-analyzer-system-components.png)
プローブマネージャ ソフトウェア
FS4500とPCをUSB3.0で接続してコントロールします
![displayport-mst-1-3](/wp-content/uploads/displayport-mst-1-3.png)
![displayport-1-3-mst-probe-cofiguration](/wp-content/uploads/displayport-1-3-mst-probe-cofiguration.png)
キャプチャするイベントを容易に設定
必要なフレームのみを保存してトレースバッファを最大限活用!
![displayport-1-2-mst-filters](/wp-content/uploads/displayport-1-2-mst-filters.jpg)
全てのメインリンクのイベントを測定!
CRGB、YCbCrのピクセルデータのデコードを実現
![displayport-1-1-mst-state-listing](/wp-content/uploads/displayport-1-1-mst-state-listing.png)
特定した条件にマッチしたピクセル検出機能
単色の画面表示で色が抜けているピクセルを探し出せます
![displayport-1-2-mst-non-uniform-pixel-identifier](/wp-content/uploads/displayport-1-2-mst-non-uniform-pixel-identifier.jpg)
Auxポートのトリガ機
Auxポート とメインリンクをクロストリガすることができます

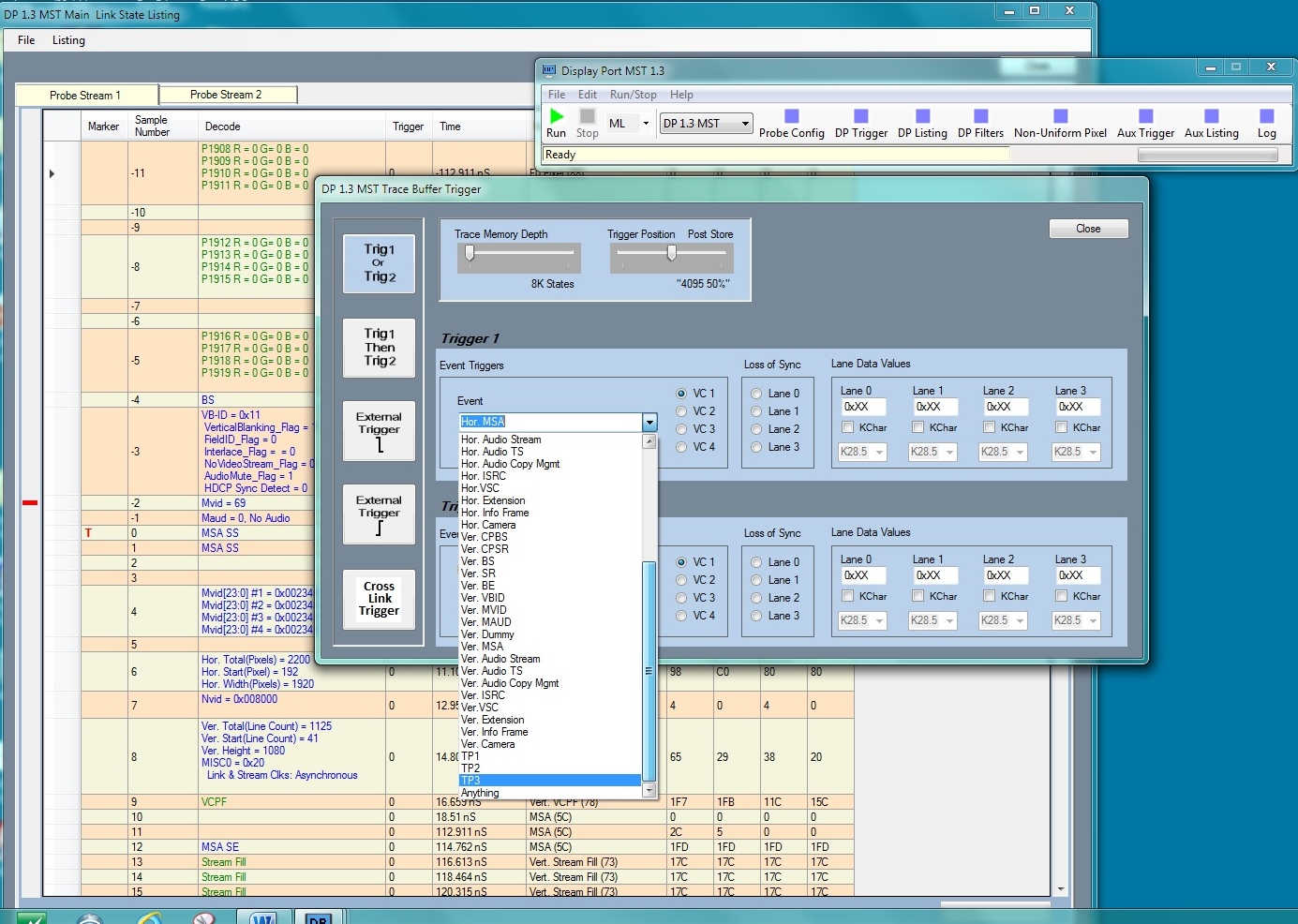

![dp-1-3-mst-aux-trace-buffer-trigger](/wp-content/uploads/dp-1-3-mst-aux-trace-buffer-trigger.jpg)
Auxポート ステートリスティング機能
レジスタのデコードと設定値の意味を完全にデコードできます
![dp1-1-auxiliary-link-statep-listing](/wp-content/uploads/dp1-1-auxiliary-link-statep-listing.png
)
フレームディスプレイ ソフトウェア
FS4500がキャプチャしたピクセルデータを再描画できます
![displayport-pixel-rendere](/wp-content/uploads/displayport-pixel-rendere.jpg)
FS4500 オプション
- FS4500
- DisplayPort v1.1a/v1.2/v1.3/v1.4 プロトコルアナライザ
- FS4504
- FS4500用 eDP 1.4b サポートオプション
- FS4506
- FS4500用 DSC、FEC サポートオプション
- FS4506
- FS4500用 DSC、FEC サポートオプション
- FS4507
- FS4500 リモートAPI オプション
FS4500用プローブ
プローブを検査対象に合わせて交換できます
![fs1046-hbr3-dp-cable-repeater](/wp-content/uploads/fs1046-hbr3-dp-cable-repeater.jpg)
- FS1045
- DP v1.3 Snooper for FS4500
- FS1046
- DP v1.3 Repeater probe for FS4500
- FS1047
- DP Snooper TypeC USB probe for FS4500
- FS1048
- Flying Lead set 2.7Gb/s for the FS4500
- FS1049
- DP Repeater TypeC USB probe for FS4500
- FS1090
- eDP 30 pin Repeater for the FS4500
- FS1091
- eDP 40 pin Repeater for the FS4500
