DDR5メモリ プロトコルアナライザ

DDR5 RDIMM/LRDIMM対応アクティブインターポーザ(FS2670A)の概要

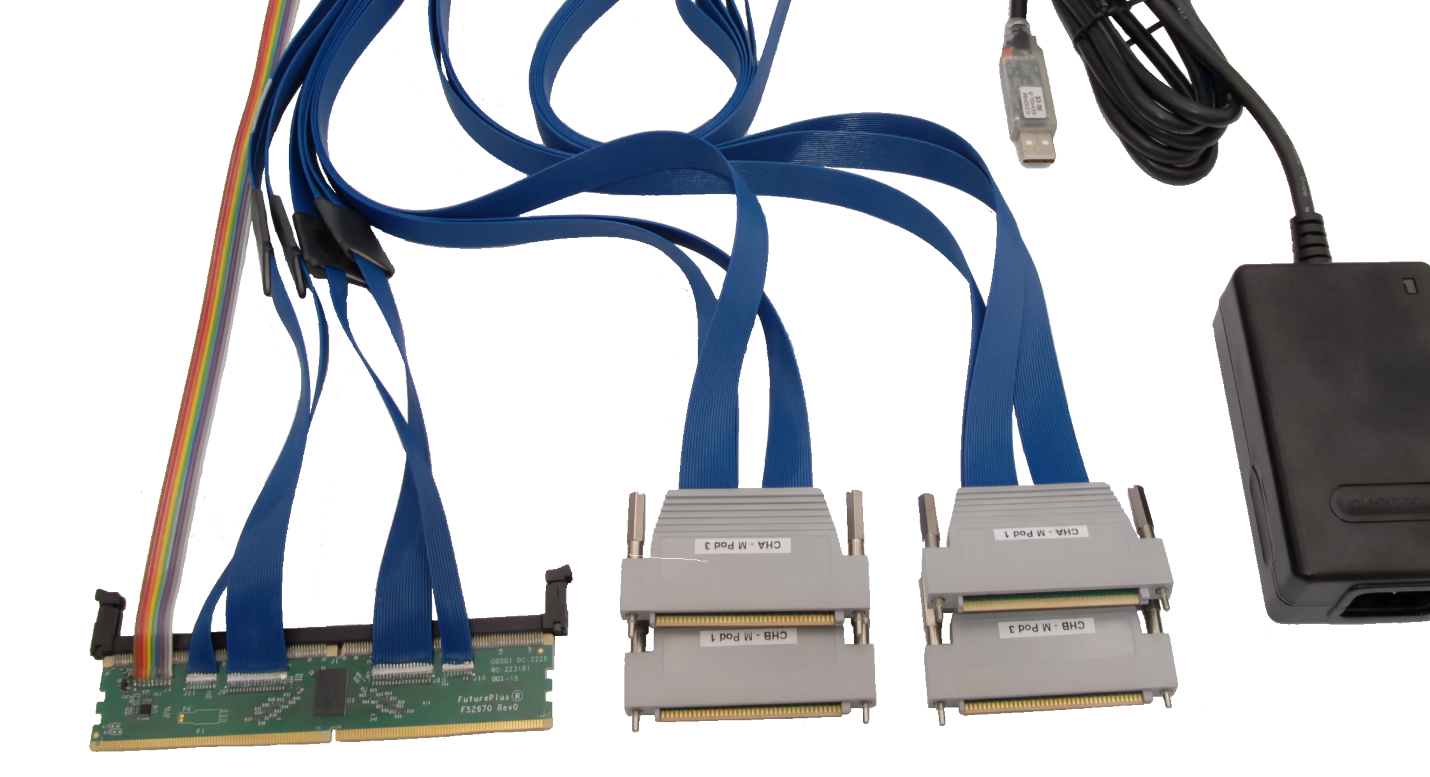

FuturePlus社製FS2670A DDR5 RDIMM/LRDIMM アクティブインターポーザは、Keysight社製U4164Aロジック解析モジュール専用の製品です。

FS2670Aは、DDR5 RDIMM または LRDIMM メモリのテストに使用される、最新かつ最速のロジック アナライザ プローブです。
CHA + CHB 独立バスで動作するように2つのKeysight社製U4164Aロジック解析モジュールとのみ連動するように設計されています。
DDR5 RDIMM/LRDIMM および DDR5 メモリ チャネルのデバッグ、テスト、検証に非常に効果的なツールがユーザーに提供されます。

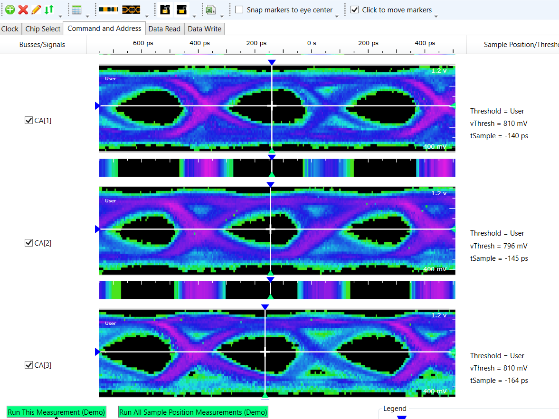

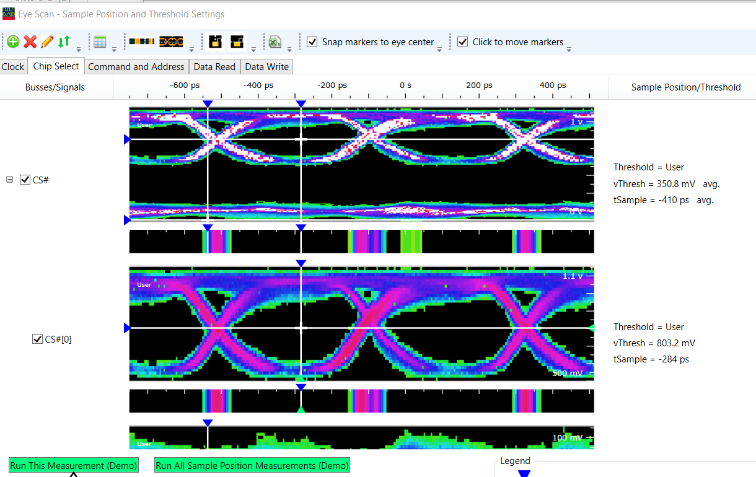

DDR5 RDIMM/LRDIMM対応アクティブインターポーザ(FS2670A)の特長

• 6400MT/sまでのCA操作
• CHAとCHBの両方のAddress/Command/Control（CAビットのみの）デコードを提供します
• FS2670A DDR5プローブはメモリスロットを犠牲にしないため、フル実装のメモリバスでもRDIMM/LRDIMMをプローブできます。
• 両チャネルにおける完全かつ正確な状態分析
• DDR5 RDIMM/LRDIMMメモリ・バス・コネクタとU4164A Keysightロジック・アナライザ・モジュール間を迅速かつ簡単に接続するインターポーザです。/li>
• DDR5 プローブは、プローブ上の配線長が短いため、限界のあるシステムでの信頼性が向上します。
• USB接続によりオンボード回路との通信が可能です。
• Montage社、ルネサス社、Rambus社製のDDR5 Registering Clock Driver Definition規格であるRCD03とRCD04に対応しております。
• 最大6800+ MT/sまでのコマンド/アドレス・バスを解析

FS2670Aのロジック・アナライザに対する要求事項

U4164A-02Gロジック・アナライザ・モジュール x2

• CHA用に1モジュール
• CHB様に1モジュール

注意事項：FuturePlus社では、FS2670Aプローブがシステムで動作し、DDR5バスを1.0インチ(約2.54センチ)未満まで、 延長できるようにするため、慎重にシミュレーションおよび設計しておりますが、 メモリ・コントローラのBIOS設定、ターゲット・マザーボードとDIMMの設計、プローブされる特定のDIMMソケットなど、 その他の要因が DDR5バス分析システム全体のパフォーマンスに大きな影響を与える可能性があります。
その為、すべてのユーザーに、本製品であるDDR5 DIMMプローブの動作をシステム上で検証し受入れ検査を行うために30日間の期間が与えられます。

---

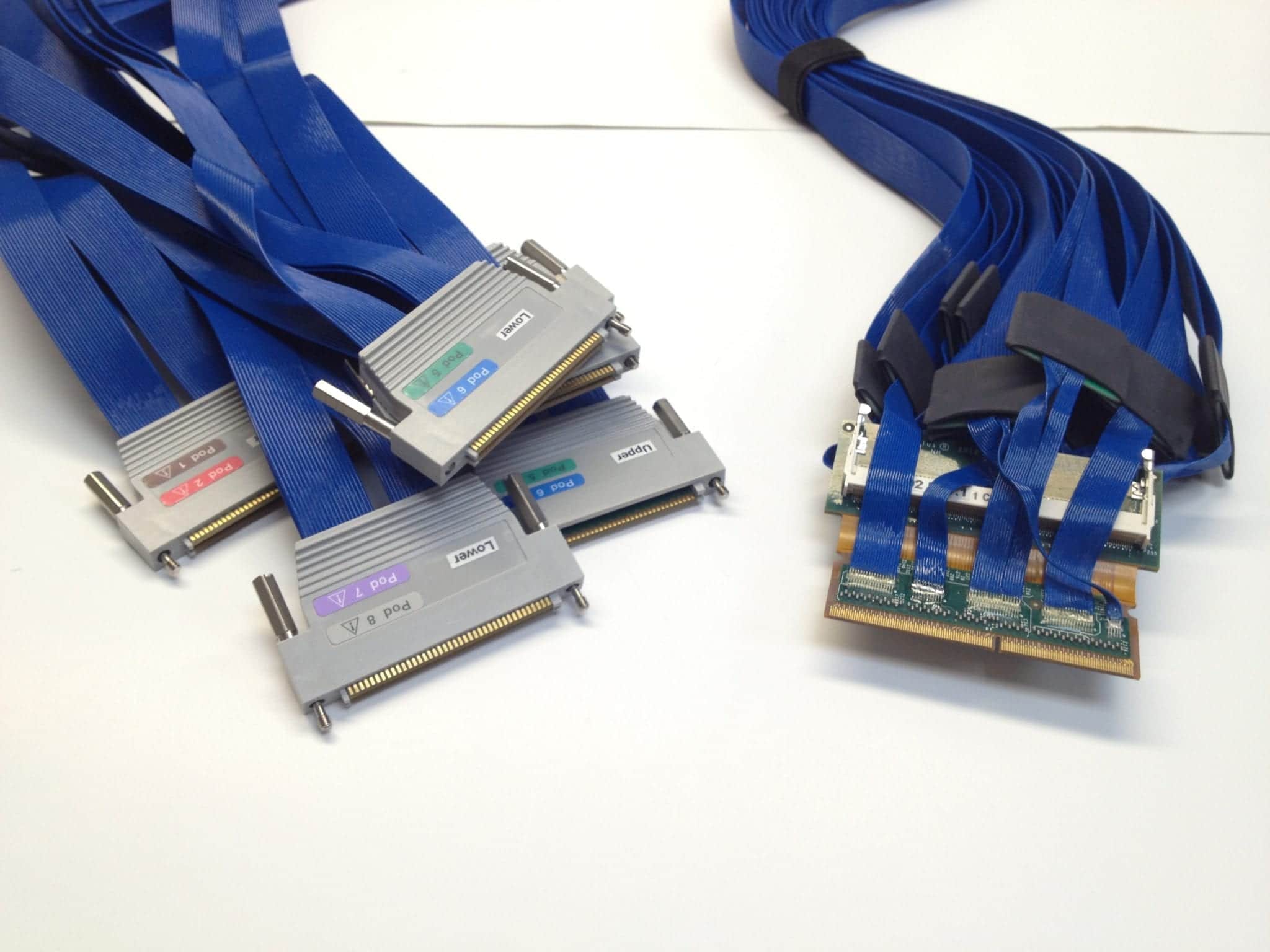

FS2600A DDR5 RDIMMインターポーザ

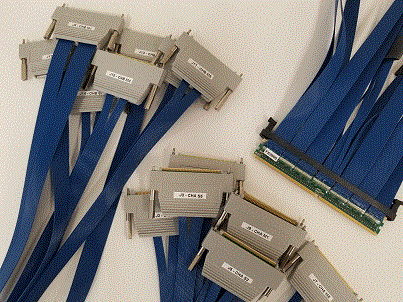

FS2600A DDR5 RDIMM インターポーザは、Keysight社製U4164Aロジック・アナライザ・モジュール専用の製品です。
FS2600A は、DDR5 RDIMM メモリのテストに使用される、最新かつ最速のロジック アナライザ プローブです。
このプローブは、クワッド・サンプル・ステートまたはクォーター・チャネル10GHzタイミング モードで動作する4つのKeysight U4164A ロジック・アナライザ・モジュールとのみ連動するように設計されています。 これにより、DDR5 RDIMM および DDR5 メモリ チャネルのデバッグ、テスト、検証に非常に効果的なツールがユーザーに提供されます。

DDR Detective(FS2800)の概要

FuturePlus社製 FS2800 DDR Detectiveは、LPDDR5 パフォーマンス解析に対応する、Command/Addressバスのコスト効率の高いプロトコル分析ツールです。

プロトコル違反ダッシュボード上で、潜在的な違反は黄色で表示します。

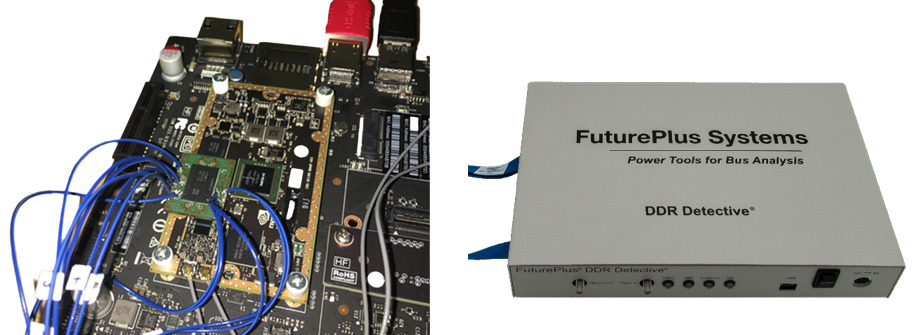

DDR Detective、LPDDR4 ターゲット、BGA インターポーザ、およびフライング リード プローブ

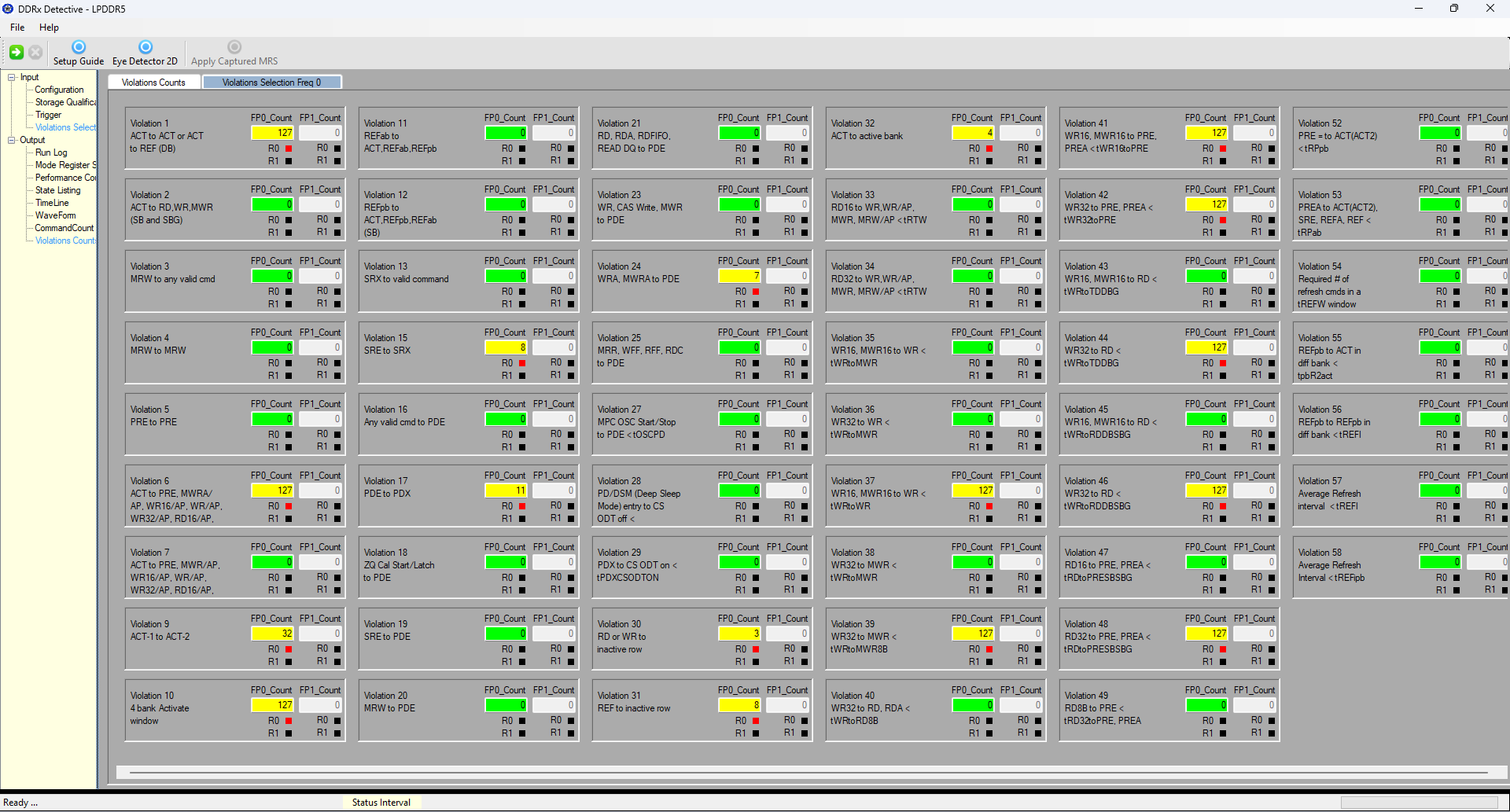

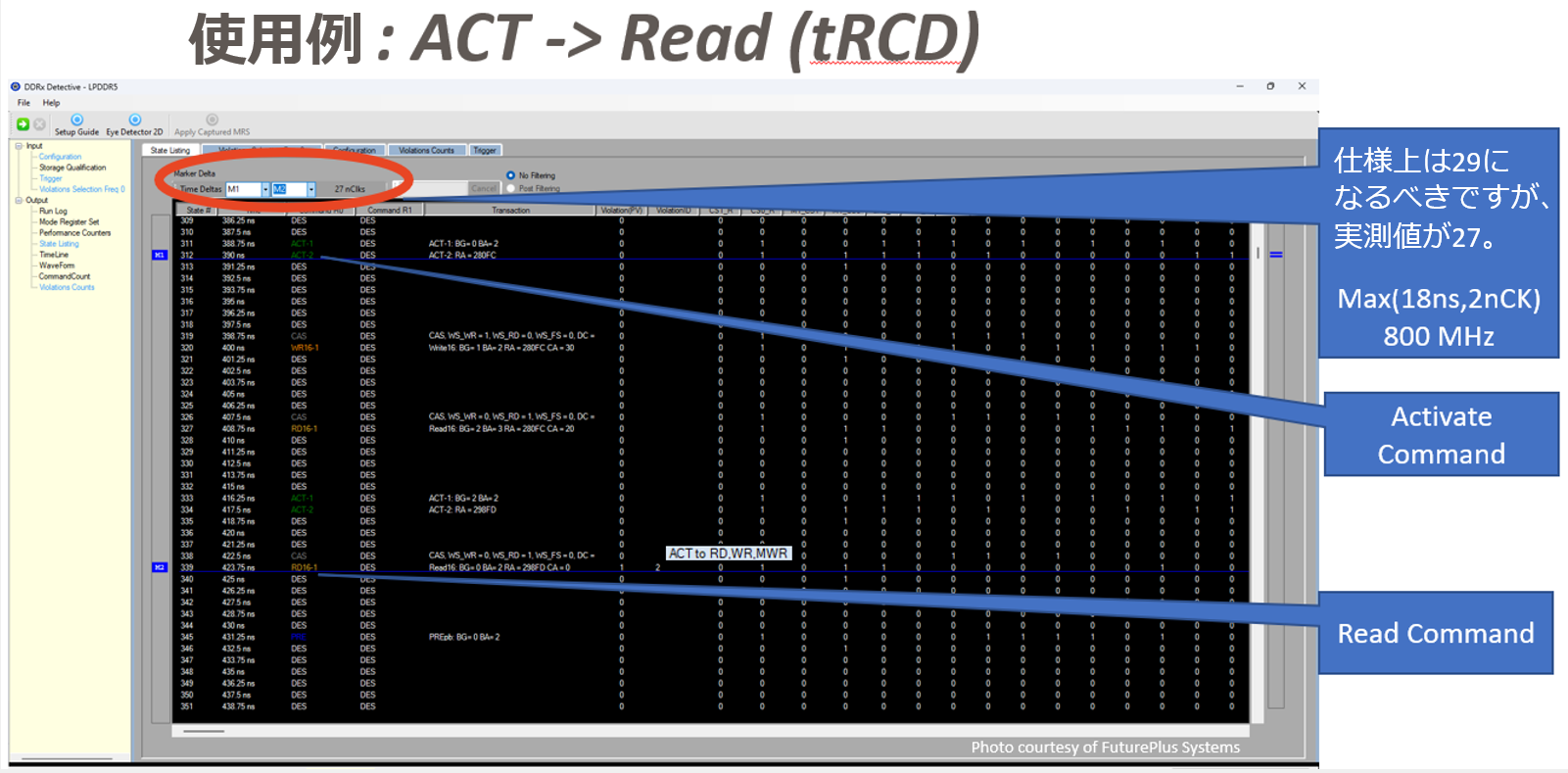

LPDDR5 Detective違反をキャプチャした画面

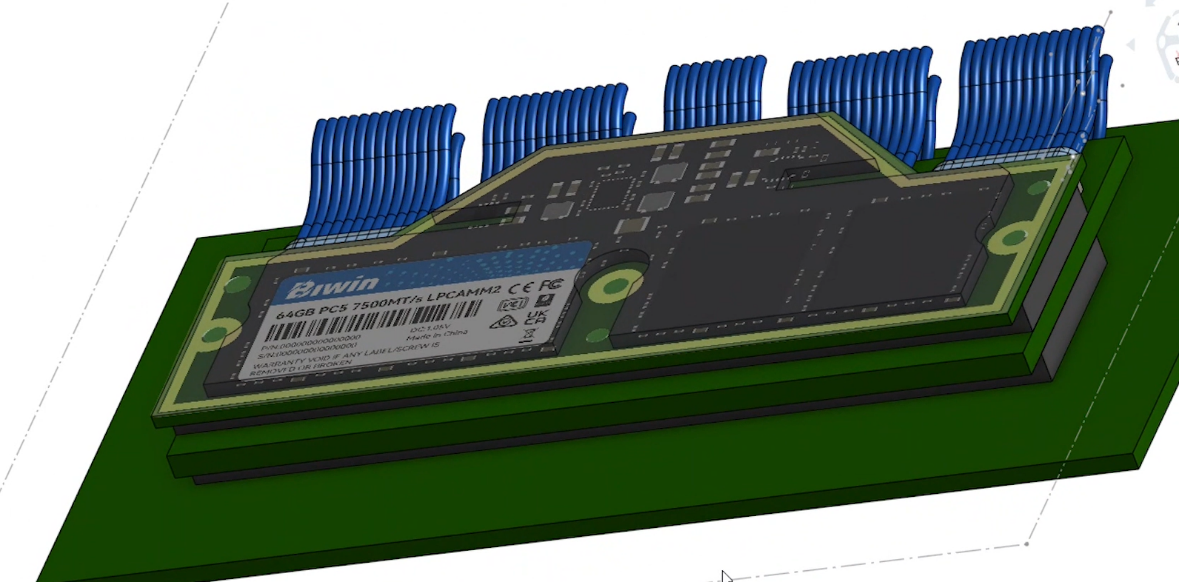

New LPDDR5 CAMM2 インターポーザ

Sideband Bus Protocol Analyzer(FuturePlus FS2700シリーズ)

FuturePlus Systems社製FS27xx DDR5 サイドバンド・バス・プロトコル・アナライザーは最新のDDR5に対応したツールです。
FuturePlus社は、FS2700シリーズに対し、8つの異なる複雑なJEDEC仕様に対応する便利なツールを移植しました。
DDR5検証エンジニアとシステム インテグレーターは、何千ものビットとレジスタ アドレスを定義する複雑な仕様を精査する事無く、DDR5のサイドバンド・バスの動作を確認する事ができます。

DDR5 Sideband Bus Protocol Analyzerの製品の種類

• FS2700 DDR5 JEDEC Sideband Bus Protocol Analyzer

• FS2710 DDR5 JEDEC Sideband Bus Preprocessor for the Keysight U4164A
• FS2720 DDR5 JEDEC Sideband Bus Protocol Analyzer and Preprocessor (FS2700+FS2710)

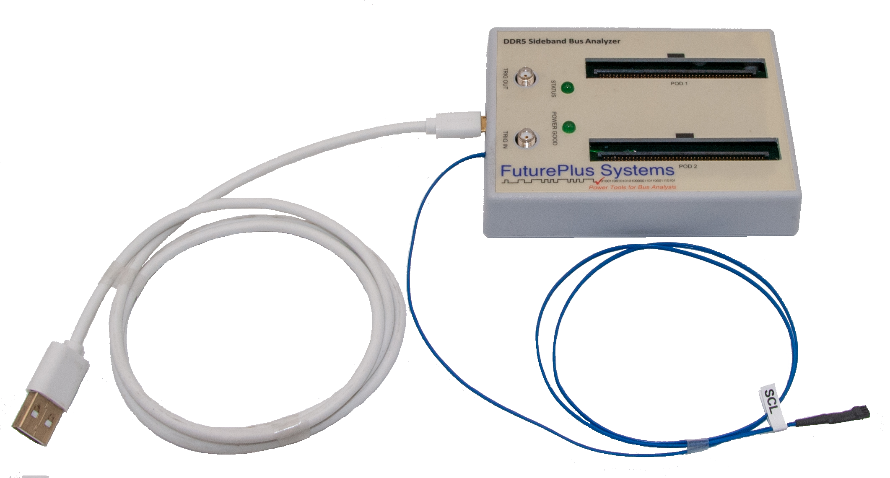

FS2700は、USBでPCへ接続するスタンド・アローンタイプの製品です。
FS2710は、Keysight社のU4164Aに接続して使用する事が前提の製品です。
FS2720は、2つの動作モードがあり、FS2700と、FS2710の製品の機能を１つに統合した製品です。

DDR5のサイドバンド・バスのプロービング

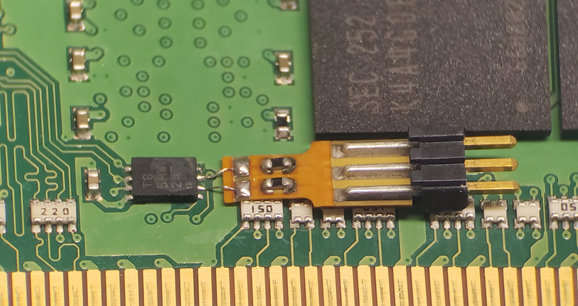

Flex Tipを利用し、DDR5 DIMMまたは、マザーボード上の様々な場所からサイドバンド・バス信号のSDA/SCLをプロービングする事ができます。

DDR5のサイドバンド・バスを完全に理解するために確認が必要となる仕様書の一覧

• JESD 403-1 JEDEC Module Sideband Bus
• MIPI I3C Basic specification
• JESD300-5 SPD5118, SPD5108 Hub and Serial Presence Detect Device Specification
• JESD400-5 DDR5 Serial Presence Detect Contents
• JESD301-2 PMIC5100 PMIC (UDIMM, SODIMM)
• JESD301-1 PMIC50x0 PMIC (RDIMM, LRDIMM, NVDIMM)
• JESD 302-1 TS5111, TS5110 Serial Bus Thermal Sensor Device Specification
• JESD82-511 DDR5RCD01 Registering Clock Driver

DDR5のサイドバンド・バスは以前のDDR4で採用されていたI2Cバスから、MIPI AlianceのI3C仕様に基づくものに変更されており、このバスに接続されている、SPD(Serial Presence Detect:メモリモジュールの特性に関する情報を取得するためのEEPROM)、RCD(Register Clock Driver:バッファ)、PMIC(Power Management IC:電圧レギュレータ)、TS(Thermal Sensor：温度センサー)などの仕様も改良にともない変わっております。
