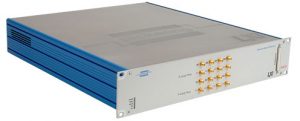

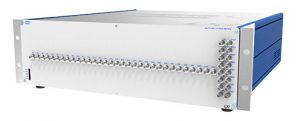

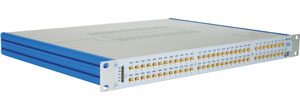

LXI ラジオ周波数帯およびマイクロ波マトリクス・スイッチ

- 最大20GHzの帯域幅

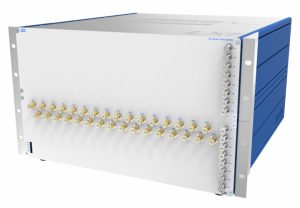

- 50Ωおよび75Ωバージョンが利用可能
- 最大32×16のマトリクス・サイズ

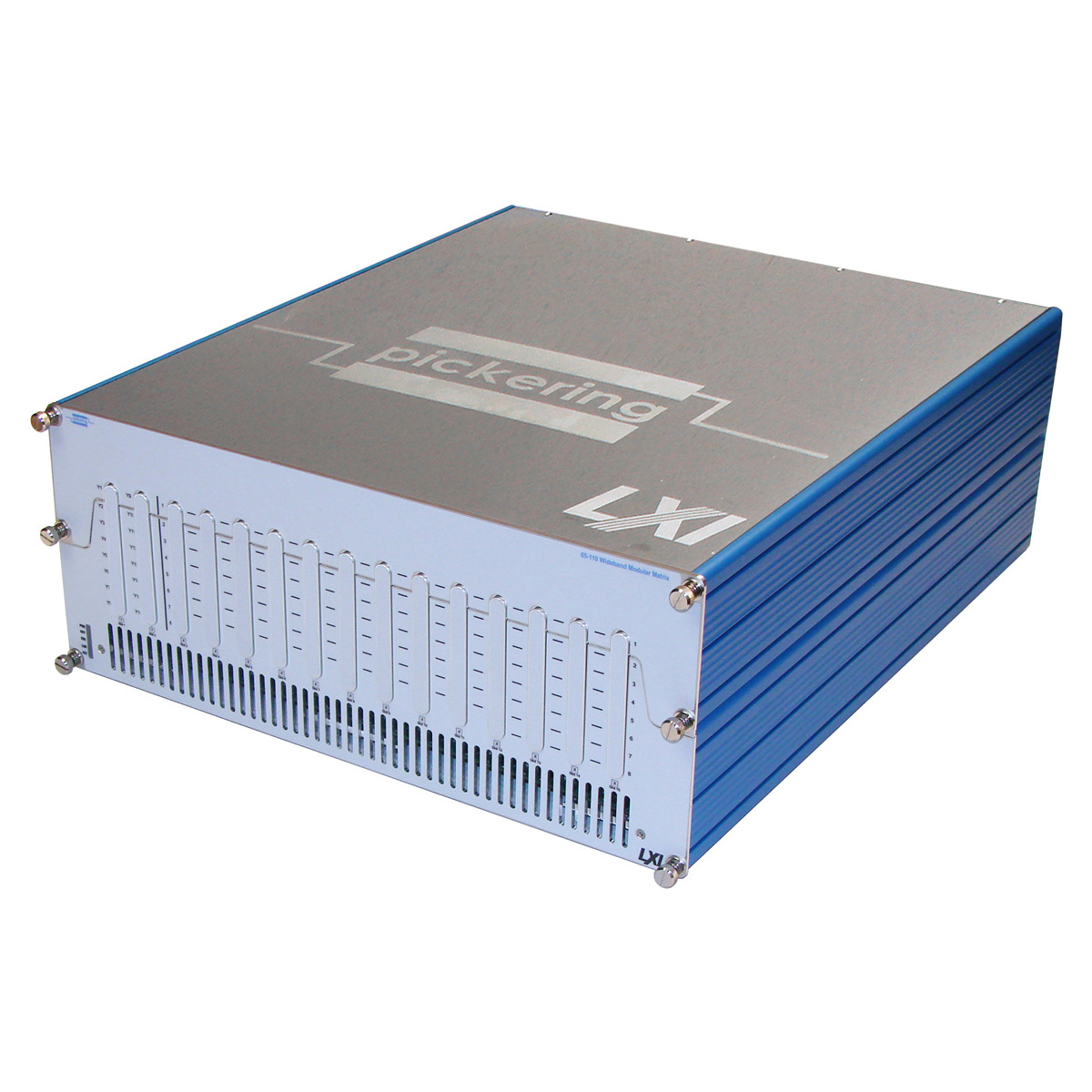

- 広帯域モジュラー・マトリクス-最大104×16のサイズ
- 自動信号終端が利用可能
- 選択したモジュールのループ・スルー接続により、マトリクスの拡張が可能
- Ethernetインターフェースを介したシンプルなリモートコントロール
- LXI 標準規格に準拠
- IVI および ダイレクトIOドライバー
LXI ラジオ周波数帯およびマイクロ波マトリクス・スイッチの特長
ピカリング インターフェース社のRFおよびマイクロ波マトリクス・スイッチは、製品の帯域幅を最大化するために開発された制御された伝送ラインインピーダンスとアーキテクチャを持つように設計されています。
RFマトリクス・スイッチは、マトリックスのスタブ負荷を最小限に抑えるために、絶縁リレーおよびループ・スルー接続と相互接続されたクロスポイント・スイッチ・システムで設計されています。
LXI 規格では機械的な仕様および電気的な仕様が自由であるため、用途に最も適合するラジオ周波数帯およびマイクロ波マトリクス・スイッチを設計できます。
これらのマトリックス・スイッチはすべて、貴金属接点を使用し、エンクロージャーが密閉されているため、高電力マトリクスで見られるような低レベル信号に対する、接触抵抗による低下させることなく、切り替えるように設計されています。
