PXI 高電圧 スイッチ : 汎用スイッチ・ マルチプレクサ・ マトリクス

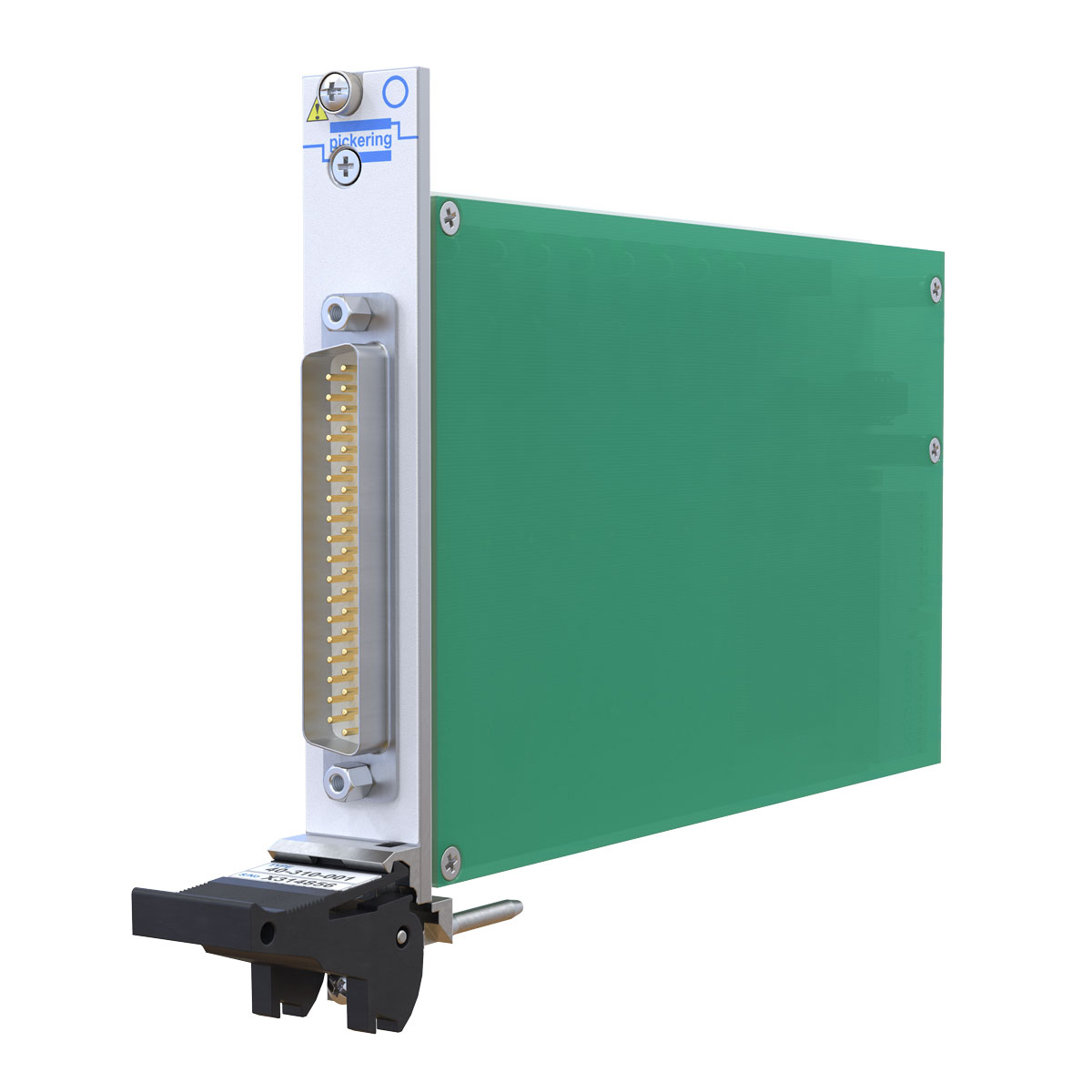

PXI 高電圧 マトリクス・スイッチ モジュール
- ホット・スイッチングで、最大750VDCまたはピーク750VACまで
- コールド・スイッチングで、最大1000VDCまたはピーク1000VACまで
- メカニカル・リレー版の電流定格は最大5Aまで
- ハイ・ボルテージ D-Typeコネクタ
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIのカーネルに対応
- 標準で3年保証
PXI 高電圧 マトリクス・スイッチ モジュール 概要
ピカリング インターフェース社の高電圧用 PXI マトリクス・スイッチは、高いコモンモード電圧に耐えるように設計され、スイッチングコンポーネントを遮蔽するため保護安全カバーが使われています。
モジュール間の結線に利用するコネクタ・ケーブルの組配も承ります。
PXI 高電圧 マトリクス・スイッチ モジュール 製品一覧
型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。| PXI 高電圧 マトリクス・スイッチ モジュール | ||||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
最 大 定 格 電 力 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
| 1 Bank, 1 Pole | 5A | EMR | 1000 VDC 1000 VAC |
150W | 12 x 2 | 37-pin Male HV D-type | 1 | 40-332-001 |
| 6 x 4 | 40-332-002 | |||||||
種類：
1 Bank, 1 Pole = 1バンク 1極
ＳＷの種類：
EMR = メカニカル・リレー
スロット数：
モジュールが占有するPXIスロットの数
