PXI 高密度 スイッチ : 汎用スイッチ・ マルチプレクサ・ マトリクス
PXI 高密度 マルチプレクサ モジュール

- チャンネル数は最大198
- バンク数は1~20
- 極数は1~32
- リード・リレー、メカニカル・リレーと半導体リレーのソリューション
- スクリーンド・リレーのオプション
- 多極の用途に最適な大規模 BRIC マルチプレクサ
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応

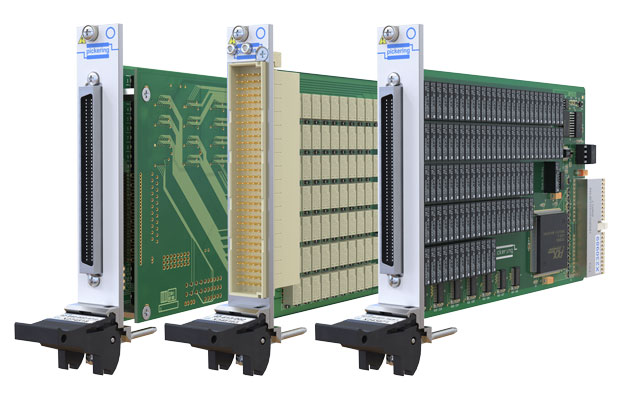

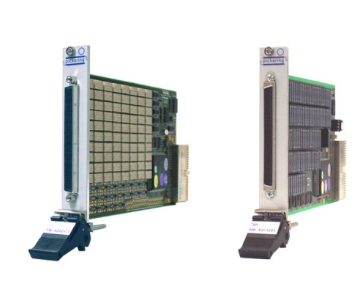

PXI 高密度 マルチプレクサ モジュール 概要
最大300Vまでの電圧を切り替える用途に最適なマルチプレクサです。
高密度マルチプレクサ・モジュールは、様々なチャンネル数と極数の組み合わせた製品を提供しています。ピカリング社の多くの高密度マルチプレクサ・ソリューションでは、複数のチャンネルを束ねて、より大きな構成を実現するために利用できるアイソレーション用のリレーを内蔵しています。
このページに掲載されたモジュールは、ピカリング社の eBIRST スイッチング システム テスト ツールに対応し、LXIやPXIスイッチ システム上のリレーの異常を単純かつ迅速に見つける事ができます。
モジュール間の結線に利用するコネクタ・ケーブルの組配も承ります。
PXI 高密度 マルチプレクサ モジュール 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
PXI 高密度マルチプレクサ モジュール [1極] | ||||||
電 流 |
S W の 種 類 |
電 圧 |
バ ン ク 数 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
20mA (ピーク40mA) |
Solid State | ±15VDC | 1 | 160:1 | 1 | 40-680-006 |
2 | 80:1 | 40-680-005 | ||||
4 | 40:1 | 40-680-004 | ||||
5 | 32:1 | 40-680-003 | ||||
10 | 16:1 | 40-680-002 | ||||
20 | 8:1 | 40-680-001 | ||||
125mA | Solid State | 100V | 1 | 128:1 | 1 | 40-683A-001 (可変構成) |
2 | 64:1 | |||||
4 | 32:1 | |||||
8 | 16:1 | |||||
250mA (750mAは100ms まで) |
Solid State | ±40V | 1 | 128:1 | 1 | 40-682A-002 (可変構成) |
2 | 64:1 | |||||
4 | 32:1 | |||||
8 | 16:1 | |||||
350mA (1.5Aは100ms まで) |
Solid State | ±60V | 1 | 128:1 | 1 | 40-681A-001 (可変構成) |
2 | 64:1 | |||||
4 | 32:1 | |||||
8 | 16:1 | |||||
0.5A | Reed Relay | 150VDC/100VAC | 1 | 99:1 | 1 | 40-670C-021-99/1 |
198:1 | 40-670C-022-198/1 | |||||
開閉電流 0.5A (通電電流1.2A) |
1 | 94:1 | 1 | 40-640A-022-94/1 | ||
1A | EMR | 150VDC/100VAC | 1 | 198:1 | 1 | 40-675A-002-198/1 |
Reed Relay | 100V | 16 | 5:1 | 40-616A-021-16/5/1 | ||
18 | 3:1 | 40-617A-021 | ||||
開閉電流 1A (通電電流1.2A) |
Reed Relay | 150VDC/100VAC | 1 | 64:1 | 1 | 40-610A-012 |
80:1 | 40-615A-018 | |||||
128:1 | 40-610A-004 | |||||
160:1 | 40-615A-011 | |||||
2 | 32:1 | 40-610A-011 | ||||
40:1 | 40-615A-017 | |||||
64:1 | 40-610A-003 | |||||
80:1 | 40-615A-009 | |||||
4 | 16:1 | 40-610A-010 | ||||
20:1 | 40-615A-016 | |||||
32:1 | 40-610A-002 | |||||
40:1 | 40-615A-007 | |||||
5 | 16:1 | 40-615A-015 | ||||
32:1 | 40-615A-005 | |||||
8 | 8:1 | 40-610A-009 | ||||
16:1 | 40-610A-001 | |||||
10 | 8:1 | 40-615A-014 | ||||
16:1 | 40-615A-003 | |||||
20 | 4:1 | 40-615A-013 | ||||
8:1 | 40-615A-001 | |||||
2A | EMR | 300VDC/250VAC | 1 | 128:1 | 1 | 40-612A-002 (可変構成) |
158:1 | 40-611A-001 | |||||
2 | 64:1 | 40-612A-002 (可変構成) | ||||
4 | 32:1 | |||||
8 | 16:1 | |||||
200VDC/140VAC | 16 | 8:1 | 40-614C-001 | |||
8 | 16:1 | 40-614C-003 | ||||
4 | 32:1 | 40-614C-006 | ||||
2 | 64:1 | 40-614C-010 | ||||
1 | 128:1 | 40-614C-015 | ||||
250VDC/250VAC | 4 | 16:1 (Monitored Multiplexer) | 40-619-004 | |||
25:1 (Monitored Multiplexer) | 40-619-104 | |||||
32:1 (Monitored Multiplexer) | 40-619-204 | |||||
2 | 16:1 (Monitored Multiplexer) | 40-619-002 | ||||
25:1 (Monitored Multiplexer) | 40-619-102 | |||||
32:1 (Monitored Multiplexer) | 40-619-202 | |||||
64:1 (Monitored Multiplexer) | 40-619-302 | |||||
1 | 64:1 (Monitored Multiplexer) | 40-619-301 | ||||
128:1 (Monitored Multiplexer) | 40-619-401 |
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
PXI 高密度マルチプレクサモジュール [2極] | ||||||
電 流 |
S W の 種 類 |
電 圧 |
バ ン ク 数 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
20mA (ピーク 40mA) |
Solid State | ±15V | 1 | 80:1 | 1 | 40-680-405 |
125mA | Solid State | 100V | 1 | 64:1 | 1 | 40-683-001 (可変の構成) |
2 | 32:1 | |||||
4 | 16:1 | |||||
8 | 8:1 | |||||
250mA (750mA は 100ms まで) |
Solid State | ±40V | 1 | 64:1 | 1 | 40-682-002 (可変の構成) |
2 | 32:1 | |||||
4 | 16:1 | |||||
8 | 8:1 | |||||
350mA |
Solid State | ±60V | 1 | 64:1 | 1 | 40-681-001 (可変の構成) |
2 | 32:1 | |||||
4 | 16:1 | |||||
8 | 8:1 | |||||
0.5A | Reed Relay | 150VDC/100VAC | 1 | 49:1 | 1 | 40-670A-021-49/2 |
99:1 | 40-670A-022-99/2 | |||||
開閉電流 0.5A (通電電流 1.2A) |
Reed Relay | 150VDC/100VAC | 1 | 47:1 | 1 | 40-640-022-47/2 |
1A | EMR | 150VDC/100VAC | 1 | 99:1 | 1 | 40-675-002-99/2 |
開閉電流 1A (通電電流 1.2A) |
Reed Relay | 150VDC/100VAC | 1 | 64:1 | 1 | 40-610-022-1/64/2 |
80:1 | 40-615-022-1/80/2 | |||||
2 | 32:1 | 40-610-022-2/32/2 | ||||
40:1 | 40-615-022-2/40/2 | |||||
4 | 16:1 | 40-610-022-4/16/2 | ||||
20:1 | 40-615-022-4/20/2 | |||||
5 | 16:1 | 40-615-022-5/16/2 | ||||
8 | 8:1 | 40-610-022-8/8/2 | ||||
10 | 8:1 | 40-615-022-10/8/2 | ||||
20 | 4:1 | 40-615-022-20/4/2 | ||||
2A | EMR | 300VDC/250VAC | 1 | 64:1 | 1 | 40-612-002 (可変の構成) |
64:1 | 40-613-002 (可変の構成) | |||||
79:1 | 40-611-002 | |||||
2 | 32:1 | 40-612-002 (可変の構成) | ||||
32:1 | 40-613-002 (可変の構成) | |||||
4 | 16:1 | 40-612-002 (可変の構成) | ||||
16:1 | 40-613-002 (可変の構成) | |||||
8 | 8:1 | 40-612-002 (可変の構成) | ||||
8:1 | 40-613-002 (可変の構成) | |||||
16 | 4:1 | 40-613-002 (可変の構成) | ||||
200VDC/140VAC | 16 | 4:1 | 40-614A-002 | |||
8 | 8:1 | 40-614A-004 | ||||
4 | 16:1 | 40-614A-007 | ||||
2 | 32:1 | 40-614A-011 | ||||
1 | 64:1 | 40-614A-016 |
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
PXI 高密度マルチプレクサ モジュール [4極~32極] | |||||||
種類 | 電 流 |
S W の 種 類 |
電 圧 |
バ ン ク 数 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
4極 | 20mA (ピーク40mA) |
Solid State | ±15VDC | 1 | 40:1 | 1 | 40-680-404 |
0.5A | Reed Relay | 150VDC/100VAC | 24:1 | 40-670A-021-24/4 | |||
49:1 | 40-670A-022-49/4 | ||||||
1A | EMR | 49:1 | 40-675-002-49/4 | ||||
2A | EMR | 200VDC/140VAC | 8 | 4:1 | 40-614A-005 | ||
4 | 8:1 | 40-614A-008 | |||||
2 | 16:1 | 40-614A-012 | |||||
1 | 32:1 | 40-614A-017 | |||||
8極 | 0.5A | Reed Relay | 150VDC/100VAC | 1 | 10:1 | 40-670A-021-10/8 | |
24:1 | 40-670A-022-24/8 | ||||||
1A | EMR | 24:1 | 40-675-002-24/8 | ||||
2A | EMR | 200VDC/140VAC | 4 | 4:1 | 40-614A-009 | ||
2 | 8:1 | 40-614A-013 | |||||
1 | 16:1 | 40-614A-018 | |||||
16極 | 0.5A | Reed Relay | 150VDC/100VAC | 1 | 5:1 | 40-670A-021-5/16 | |
10:1 | 40-670A-022-10/16 | ||||||
1A | EMR | 10:1 | 40-675-002-10/16 | ||||
2A | EMR | 200VDC/140VAC | 2 | 4:1 | 40-614A-014 | ||
1 | 8:1 | 40-614A-019 | |||||
32極 | 0.5A | Reed Relay | 150VDC/100VAC | 1 | 5:1 | 40-670A-022-5/32 | |
1A | EMR | 5:1 | 40-675-002-5/32 | ||||
2A | EMR | 200VDC/140VAC | 4:1 | 40-614A-020 |
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
PXI 高密度マルチプレクサ モジュール [スクリーンド・リレー採用] | |||||||
種類 | 電 流 |
S W の 種 類 |
電 圧 |
バ ン ク 数 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
1極 | 開閉電流 1A (通電電流 1.2A) |
Reed Relay | 150VDC 100VAC |
1 | 64:1 | 1 | 40-610-021-S-1/64/1 |
2 | 32:1 | 40-610-021-S-2/32/1 | |||||
4 | 16:1 | 40-610-021-S-4/16/1 | |||||
8 | 8:1 | 40-610-021-S-8/8/1 |
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
PXI BRIC (大規模 マルチプレクサ) [1バンク] | ||||||
種 類 |
電 流 |
S W の 種 類 |
電 圧 |
チ ャ ン ネ ル 数 |
ス ロ ッ ト 数 |
型 番 |
10極 | 1A | EMR | 100V | 16 | 8 | 40-570-411 |
32 | 40-570-412 | |||||
48 | 40-570-413 | |||||
64 | 40-570-414 | |||||
80 | 40-570-415 | |||||
96 | 40-570-416 | |||||
20極 | 8 | 8 | 40-570-311 | |||
16 | 40-570-312 | |||||
24 | 40-570-313 | |||||
32 | 40-570-314 | |||||
40 | 40-570-315 | |||||
48 | 40-570-316 | |||||
40極 | 4 | 8 | 40-570-211 | |||
8 | 40-570-212 | |||||
12 | 40-570-213 | |||||
16 | 40-570-214 | |||||
20 | 40-570-215 | |||||
24 | 40-570-216 | |||||
80極 | 2 | 8 | 40-570-111 | |||
4 | 40-570-112 | |||||
6 | 40-570-113 | |||||
8 | 40-570-114 | |||||
10 | 40-570-115 | |||||
12 | 40-570-116 | |||||
160極 | 2 | 8 | 40-570-012 | |||
3 | 40-570-013 | |||||
4 | 40-570-014 | |||||
5 | 40-570-015 | |||||
6 | 40-570-016 | |||||
6極 | 3A (突入電流 5A) |
EMR | 100VDC/100VAC | 8 | 8 | 40-571-401 |
16 | 40-571-402 | |||||
24 | 40-571-403 | |||||
32 | 40-571-404 | |||||
40 | 40-571-405 | |||||
48 | 40-571-406 | |||||
12極 | 4 | 8 | 40-571-301 | |||
8 | 40-571-302 | |||||
12 | 40-571-303 | |||||
16 | 40-571-304 | |||||
20 | 40-571-305 | |||||
24 | 40-571-306 | |||||
16極 | 3 | 8 | 40-571-201 | |||
6 | 40-571-202 | |||||
9 | 40-571-203 | |||||
12 | 40-571-204 | |||||
15 | 40-571-205 | |||||
18 | 40-571-206 | |||||
24極 | 2 | 8 | 40-571-101 | |||
4 | 40-571-102 | |||||
6 | 40-571-103 | |||||
8 | 40-571-104 | |||||
10 | 40-571-105 | |||||
12 | 40-571-106 | |||||
48極 | 2 | 8 | 40-571-002 | |||
3 | 40-571-003 | |||||
4 | 40-571-004 | |||||
5 | 40-571-005 | |||||
6 | 40-571-006 |
1極 / 2極 / 4~32極 / スクリーンド・リレー採用 / BRIC (大規模マルチプレクサ) – お問合せ
SWの種類:
EMR = メカニカル・リレー、 Reed = リード リレー、Solid State = 半導体リレー
スロット数:
モジュールが占有するPXIスロットの数
BRIC:
大規模なマルチプレクサやマトリクス・スイッチを内蔵した大型モジュールの名称です。
