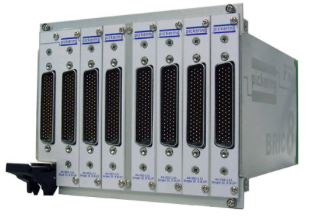

PXI 障害挿入マトリクス・スイッチ モジュール
- センサの配線に対し障害/信号の挿入を実現
- ピカリング社製BRICアーキテクチャによりスケーラブルなサイズのマトリクスを提供
- 大規模な構成や空きスロットを持った拡張性を持った様々な構成を提供
- 最大10Aまでの電流に対応したルテニウム・リード・リレー
- 3UサイズのPXIスロットを4または8スロット分占有
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応
- 大半のモデルが、ピカリング インターフェース社の提供する内蔵リレー自己診断テストツールである、BIRST (Built-In-Relay-Self-Test)とeBIRST スイッチ システム テストツールに対応しています。 このツールは、迅速かつ単純にPXIやLXI、PCIに接続された、スイッチ・システムのリレーの故障を発見する事ができます。
PXI 障害挿入マトリクス・スイッチ モジュール 概要
PXI 障害挿入マトリクス・スイッチ モジュールは、ピカリング社の実績があるBRICアーキテクチャを基に、様々なサイズのマトリクス・スイッチから用途に応じて選ぶことができます。
ピカリン社の全ての障害挿入マトリクス・スイッチは、Y軸を介してい、センサのラインに障害を挿入できる配列を備えています。また、センサのラインが切断される障害を再現も含めた、システム内の接続の問題を再現する事ができます。
障害挿入ブレークアウト・マトリクス・スイッチ(3ピン版)は、接続先を正常なセンサのシミュレータと障害が発生したセンサのシミュレータを切り替えて接続できます。
プログラム可能なマトリクス・スイッチを障害挿入に使用して自動化することにより、テストを迅速に実行し、是正措置またはシステムのアップグレードの際の再テストも、同じ手順のテストを再現することができます。
また、ピカリング社ではこれらのモジュール用のケーブルとコネクタを組み合わせて提供することで、迅速かつ効率的なシステムインテグレーションを実現します。
ピカリング社の製品は3年保証です。
モジュール間の結線に利用するコネクタ・ケーブルの組配も承ります。
PXI 障害挿入マトリクス・スイッチ モジュール 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
| PXI 障害挿入マトリクス・スイッチ | ||||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
最 大 定 格 |
マ ト リ ク ス |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
| 2 Pin Breakout | 1A (1.2A) | Reed Relay | 150 VDC/100 VAC | 20 W | Dual 31 x 4 | 78-pin Male D-type | 4 | 40-592A-011 |
| Dual 62 x 4 | 40-592A-012 | |||||||
| Dual 93 x 4 | 40-592A-013 | |||||||
| Dual 124 x 4 | 40-592A–014 | |||||||
| Dual 31 x 4 | 78-pin Male D-type | 8 | 40-592A-111 | |||||
| Dual 62 x 4 | 40-592A-112 | |||||||
| Dual 93 x 4 | 40-592A-113 | |||||||
| Dual 124 x 4 | 40-592A-114 | |||||||
| Dual 155 x 4 | 40-592A-115 | |||||||
| Dual 186 x 4 | 40-592A-116 | |||||||
| Dual 217 x 4 | 40-592A-117 | |||||||
| Dual 248 x 4 | 40-592A–118 | |||||||
| 3 Pin Breakout | 1A (1.2A) | Reed Relay | 150 VDC/100 VAC | 20 W | Dual 20 x 4 | 78-pin Male D-type | 4 | 40-592A-001 |
| Dual 40 x 4 | 40-592A-002 | |||||||
| Dual 60 x 4 | 40-592A-003 | |||||||
| Dual 80 x 4 | 40-592A–004 | |||||||
| Dual 20 x 4 | 78-pin Male D-type | 8 | 40-592A-101 | |||||
| Dual 40 x 4 | 40-592A-102 | |||||||
| Dual 60 x 4 | 40-592A-103 | |||||||
| Dual 80 x 4 | 40-592A–104 | |||||||
| Dual 100 x 4 | 40-592A-105 | |||||||
| Dual 120 x 4 | 40-592A-106 | |||||||
| Dual 140 x 4 | 40-592A-107 | |||||||
| Dual 160 x 4 | 40-592A-108 | |||||||
種類：
2 Pin Breakout: 2ピンの接続端子
3 Pin Breakout: 3ピンの接続端子(シミュレータの接続先を切り替えできます)
SWの種類：
EMR = メカニカル・リレー、 Reed Relay = リード リレー
マトリクス：
マトリクスのサイズ
スロット数：
モジュールが占有するPXIスロットの数
| PXI 障害挿入ブレークアウト・マトリクス (3ピン) | |||||||||
| 電 流 |
Ｓ Ｗ の 種 類 |
電 ※ |
最 ※ |
電 ※ |
最 ※ |
マ ト リ ク ス |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
|
10A 8A |
EMR | 125 VDC / 250 VAC | 300 W / 2500 VA | 125 VDC / 250 VAC | 240 W/2000 VA | Dual 6 x 2 | 37-pin Male D-type | 8 | 40-595A-001 |
| Dual 12 x 2 | 40-595A-002 | ||||||||
| Dual 18 x 2 | 40-595A-003 | ||||||||
| Dual 24 x 2 | 40-595A-004 | ||||||||
| Dual 30 x 2 | 40-595A-005 | ||||||||
| Dual 6 x 4 | 40-595A-006 | ||||||||
| Dual 12 x 4 | 40-595A-007 | ||||||||
| Dual 18 x 4 | 40-595A-008 | ||||||||
| Dual 24 x 4 | 40-595A-009 | ||||||||
| Dual 30 x 4 | 40-595A-010 | ||||||||
※B: ブレークアウトに対する仕様
※C: クロスポイントに対する仕様
SWの種類：
EMR = メカニカル・リレー、 Reed Relay = リード リレー
マトリクス：
マトリクスのサイズ
スロット数：
モジュールが占有するPXIスロットの数
