PXI 中密度 マトリクス・スイッチ モジュール
- 高い通信品質のルテニウム・リード・リレーのバージョン
- 最大電流2Aまでのメカニカル・リレーのバージョン
- シングルとデュアルのマトリクス構成
- 複数のモジュールにまたがる拡張機能
- リード・リレー版は<500μsの高速な動作速度、
メカニカル・リレー版は<3msの動作速度 - PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIのカーネルに対応
- 大半のモジュールがピカリング インターフェース社の eBIRST スイッチ システム テスト ツールに対応、LXI、PXIスイッチ・システム上でツールから迅速かつ単純にリレーの故障を検出可能
- 標準で3年保証

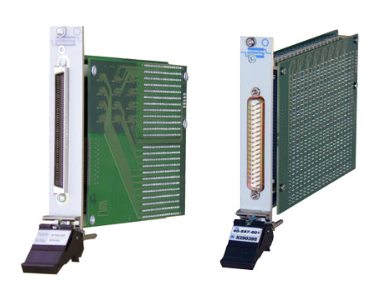

PXI 中密度 マトリクス・スイッチ モジュール 概要
ピカリング インターフェース社のPXI 中密度 マトリクス・スイッチ モジュールは、PXIの形式で相対的にミドル・レンジのマトリクスに対し、コスト効果の良いソリューシ
ョンです。
大半のモジュールが、ピカリング インターフェース社の内蔵リレー事項診断テストツール BIRST (Built-In-Relay-Self-Test) と eBIRST スイッチ システム テスト
ツールに対応し、LXIおよびPXIのスイッチ システム上で迅速かつ単純に、リレーの故障を検出できます。
モジュール間の接続に使用するケーブルの組配も承ります。
PXI 中密度 マトリクス・スイッチ モジュール 一覧
型番をクリックすると英国ピカリング社のページを開きます。
| PXI 中密度 マトリクス・スイッチ モジュール – 1極版 | |||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
| x2 Analog Bus | 2A | EMR | 300 VDC / 250 VAC | 64×2 | 78-pin Male D-type | 1 | 40-527A-001 |
| x4 Analog Bus | 1A (1.25A) | Reed Relay | 150 VDC / 100 VAC | 44×4 | 96-pin Male Micro-D | 1 | 40-523-021 |
| Screened Reed | 40-523-021-S | ||||||
| Reed Relay | 46×4 | 40-524-021 | |||||
| 2A | EMR | 300 VDC / 250 VAC | 42×4 | 160-pin Male DIN41612 | 1 | 40-505-001 | |
| 220 VDC / 150 VAC | 34×4 | 78-pin Male D-type | 40-525A-001 | ||||
| 16×4 | 40-525A-002 | ||||||
| 300 VDC / 250 VAC | 32×4 | 50-pin Male D-type | 40-528B-001 | ||||
| x6 Analog Bus | 2A | 32×6 | 78-pin Male D-type | 40-506-001 | |||
| x8 Analog Bus | 0.5 A (1A) | Reed Relay | 150 VDC / 100 VAC | 24×8 | 96-pin Male Micro-D | 1 | 40-521-021 |
| 1A (1.25A) | Dual 12×8 | 40-522-021 | |||||
| 2A | EMR | 300 VDC / 250 VAC | 25×8 | 78-pin Male D-type | 1 | 40-507-001 | |
| 16×8 | 37-pin Male D-type | 40-529B-001 | |||||
| x12 Analog Bus | 18×12 | 50-pin Male D-type | 40-508-001 | ||||
| x16 Analog Bus | 14×16 | 40-509-001 | |||||
| PXI 中密度 マトリクス・スイッチ モジュール – 2極版 | |||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
| x4 Analog Bus | 1A (1.2A) | Reed Relay | 150 VDC / 100 VAC | 44×4 | 96-pin Male Micro-D | 1 | 40-523-022 |
| 2A | EMR | 300 VDC / 250 VAC | 32×4 | 78-pin Male D-type | 40-519B-002 | ||
| x8 Analog Bus | 0.5 A (1A) | Reed Relay | 150 VDC / 100 VAC | 24×8 | 96-pin Male Micro-D | 40-521-022 | |
| 1A (1.25A) | Dual 12×8 | 40-522-022 | |||||
| 2A | EMR | 300 VDC / 250 VAC | 16×8 | 78-pin Male D-type | 40-518A-002 | ||
種類：
Analog Bus = (Y接続の) アナログ・バスの本数
SWの種類：
Reed = リード・リレー
Screened Reed = スクリーンド・リード・リレー (耐ノイズ性能を向上させたリード・リレー)
EMR = メカニカル・リレー
構成：
Dual = マトリクスが２つ入っています
スロット数：
モジュールが占有するPXIスロットの数
