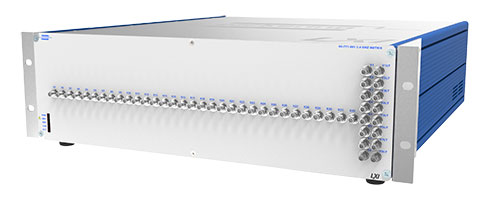

LXI 50Ω 2.4GHz RFマトリクス・スイッチ
- 高帯域幅50Ωマトリクス・スイッチ
- Y軸ループ・スルー
- 未使用の入力の自動終了
- LXI標準規格1.4準拠
LXI 50Ω 2.4GHz RFマトリクス・スイッチの概要
ピカリング インターフェース社のLXI 50Ω RFマトリクス・スイッチは、2.4GHz設計により、任意の単一のY入力を任意の単一のX入力に接続でき、16個のRF信号パスの同時接続が可能になります。
すべての信号パスは双方向であるため、任意の接続を入力または出力として使用できます。
これらのマトリックスは、4、8、16のY軸サイズと最大32のX軸サイズに基づいてさまざまな構成で提供できます。
範囲内の小さいマトリックス・サイズの製品は、ピカリング インターフェース社の工場で最大サイズまで再構成可能です。
すべてのモデルが優れたRF信号特性を示します。
未使用の入力接続は、VSWR効果がテストシステムのクロストークに影響を与えないように、50Ωで自動的に終端されます。
Y信号は、アイソレーションスイッチを介してループ・スルー接続にもルーティングされるため、信号損失を最小限に抑えてマトリックスを簡単に拡張できます。
LXI 50Ω 2.4GHz RFマトリクス・スイッチ 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
| RF MATRICES – 2.4GHz | |||||
| 種類 | 周波数帯域 | スイッチの種類 | マトリクス | コネクタ | 型番 |
| 50Ω | DC ～ 2.4GHz | EMR | 8 x 4 Terminated + LT | SMA | 60-772-004 |
| 16 x 4 Terminated + LT | 60-772-003 | ||||
| 24 x 4 Terminated + LT | 60-772-002 | ||||
| 32 x 4 Terminated + LT | 60-772-001 | ||||
| 8 x 8 Terminated + LT | 60-771-004 | ||||
| 16 x 8 Terminated + LT | 60-771-003 | ||||
| 24 x 8 Terminated + LT | 60-771-002 | ||||
| 32 x 8 Terminated + LT | 60-771-001 | ||||
| 16 x 16 Terminated + LT | 60-770-003 | ||||
| 24 x 16 Terminated + LT | 60-770-002 | ||||
| 32 x 16 Terminated + LT | 60-770-001 | ||||
