PXI / PXIe RF マトリクス・スイッチ モジュール
- 50Ω と 75ΩのRF マトリクス・スイッチを提供
- 信号帯域は最大8GHzまで
- SMB、SMA、MCX、MS-M RFを含めた様々なコネクタに対応
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応
- ピカリング インターフェース社のeBIRST スイッチ システム テスト ツールに対応することにより、LXI、PCI、PXIスイッチ システム上のリレーの障害を迅速かつ単純に検出可能
- 標準で3年保証
75Ωは、通信と高品質のビデオ信号の切り替え用途向け

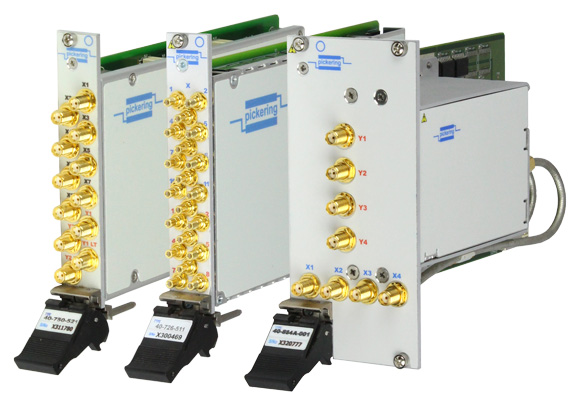

PXI / PXIe RF マトリクス・スイッチ モジュール 概要
ピカリング インターフェース社のPXI RF マトリクス・スイッチ モジュールは、最大8GHzまでの周波数に対応したスイッチを経済的に提供できます。またPXI RF用のスイッチ モジュールとして、SPDTスイッチやマルチプレクサのタイプも用意されております。
より高い周波数の用途や、より高い性能レベルを要求される用途では、マイクロ波 スイッチ モジュールの利用をご検討ください。
- システムの構築をいち早く実現するために、モジュールの接続に行うケーブルの組配も承ります。
PXI / PXIe RF マトリクス・スイッチ モジュール 製品一覧
型番とコネクタ名をクリックするとピカリング インターフェース社のページを開きます
| PXI / PXI Express RF マトリクス・スイッチ モジュール | ||||||
| 種 類 |
周 波 数 レ ン ジ |
Ｓ Ｗ の 種 類 |
チ ャ ン ネ ル 数 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 (※) |
| 50 Ω | DC – 150 MHz | Reed | 32 x 8 with LT | SMB | 2 | 40-724-021-L * |
| 32 x 4 with LT | 40-724-022-L * | |||||
| 16 x 8 with LT | 40-724-011-L * | |||||
| 16 x 4 with LT | 40-724-012-L * | |||||
| DC – 300 MHz | 32 x 8 | 40-724-021 * | ||||
| 32 x 4 | 40-724-022 * | |||||
| 16 x 8 | 40-724-011 * | |||||
| 16 x 4 | 40-724-012 * | |||||
| DC – 300 MHz | Reed and EMR | 8 x 4 | SMB | 1 | 40-729-001 | |
| 8 x 4 with LT | 40-729-001-L | |||||
| 8 x 4 | 26-pin Male MS-M RF | 40-729-002 | ||||
| 8 x 4 with LT | 40-729-002-L | |||||
| DC – 300 MHz | Reed and EMR | 16 x 4 | SMB | 1 | 40-727-001 | |
| 16 x 4 with LT | 40-727-001-L | |||||
| 16 x 4 | 26-pin Male MS-M RF | 40-727-002 | ||||
| 16 x 4 with LT | 40-727-002-L | |||||
| 16 x 2 | SMB | 40-728-001 | ||||
| 16 x2 with LT | 40-728-001-L | |||||
| 16 x 2 | 26-pin Male MS-M RF | 40-728-002 | ||||
| 16 x 2 with LT | 40-728-002-L | |||||
| DC – 300 MHz | Reed | 12 x 8 | SMB | 1 | 40-726A-511 | |
| 12 x 8 with LT | 40-726A-511-L | |||||
| DC – 500 MHz | 8 x 9 | SMB | 40-725-511 | |||
| DC – 1 GHz | EMR | 8 x 2 | SMA | 40-750-521 | ||
| 8 x 2 | SMB | 40-750-511 | ||||
| DC – 2.5 GHz | EMR | Single 2 x 2 with LT | SMB | 1 | 40-877A-001 * | |
| Dual 2 x 2 with LT | 40-877A-002 * | |||||
| Single 2 x 2 with LT | MCX | 40-877A-101 * | ||||
| Dual 2 x 2 with LT | 40-877A-102 * | |||||
| 10MHz – 8 GHz | Solid State | 4 x 4 | SMA | 3 | 40-884B-001 * | |
| 75 Ω | DC – 100 MHz | Reed and EMR | 8 x 4 | SMB | 1 | 40-729-101 |
| 8 x 4 with LT | 40-729-101-L | |||||
| 16 x 2 | 40-728-101 | |||||
| 16 x 2 with LT | 40-728-101-L | |||||
| 16 x 4 | 40-727-101 | |||||
| 16 x 4 with LT | 40-727-101-L | |||||
| DC – 250 MHz | Reed | 8 x 9 | 75 Ω SMB | 40-725-751 | ||
| 8 x 9 | 50 Ω SMB | 40-725-721 | ||||
| 12 x 8 | SMB | 40-726A-751 | ||||
| 12 x 8 with LT | 40-726A-751-L | |||||
| DC – 2.5 GHz | EMR | Single 2 x 2 with LT | SMB | 40-837A-001 * | ||
| Dual 2 x 2 with LT | 40-837A-002 * | |||||
| Single 2 x 2 with LT | MCX | 40-837A-101 * | ||||
| Dual 2 x 2 with LT | 40-837A-102 * | |||||
型番：
アスタリスク・マーク(*)が後ろについている型番にについては、PXIe (PXI
Express)版の型番の製品も販売しております。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
EMR = メカニカル・リレー、 Reed = リード・リレー、Solid State = 半導体リレー
LT (Loop Thru ケーブル)：
モジュールにループ・スルー・ケーブルが追加されています。
隣り合うモジュールにこのケーブルを接続することで、マトリクスの規模を拡張できます。
スロット数：
モジュールが占有するPXIスロットの数
