LXI 広帯域スケーラブル・マトリクス・スイッチ
- 500MHzまで使用可能な200MHz帯域幅
- 50Ωインピーダンス
- Y8またはY16ソリューション
- スケーラブルなXまたは104接続
- 高性能EMR設計
- 優れたクロストーク性能と広い帯域幅
- すべてのリレーをチェックするセルフテスト機能
- シンプルなEthernetで制御できるLXI準拠のインターフェース
LXI 広帯域スケーラブル・マトリクス・スイッチの特長
PickeringのLXI
広帯域スケーラブル・マトリックス（モデル65-110A）は、サブカードの取り外しと挿入によって簡単に再構成できるソリューションを提供します。この製品は、組み立てられたシャーシ、ベースボード、および最初に必要な数のプラグインモジュールとして購入されます。要件が進化するにつれて、追加のモジュールを簡単に取り付けることができ、制御ソフトウェアが新しい構成を自動的に検出します。
YからXへのポイントツーポイント接続の場合、65-110Aは広帯域幅のマトリックスを作成します。複数のY接続へのX接続が必要なユーザーの場合、Y接続をリンクするための代替マルチYプラグインモジュールを利用できます。このYからYへの接続を使用すると、システム帯域幅が大幅に低くなる可能性がありますが、使用しない場合は、マトリックス帯域幅が維持されます。また、65-110AはXからXへの接続は、サポートしておりません。
ピカリング インターフェース社の、LXI 広帯域スケーラブル・マトリクス・スイッチはCERN（欧州原子核研究機構の大型ハドロン衝突型加速器）に採用されております。
広帯域スケーラブル・マトリクス・スイッチは、内蔵したプラグイン・モジュール65-110Aのリレー障害をすばやく簡単に見つけるため、自己診断テストの仕組みを内蔵し、テストツールによりサポートされております。
製品同士を接続すためのコネクタやケーブルの組配も承ります。
ピカリング インターフェース社の製品は標準で3年間の保証が付いております。
LXI 広帯域スケーラブル・マトリクス・スイッチ製品一覧
型番をクリックすると英国ピカリング インターフェース社のページにジャンプします。
- LXI Wideband Scalable Chassis 65-110A-001

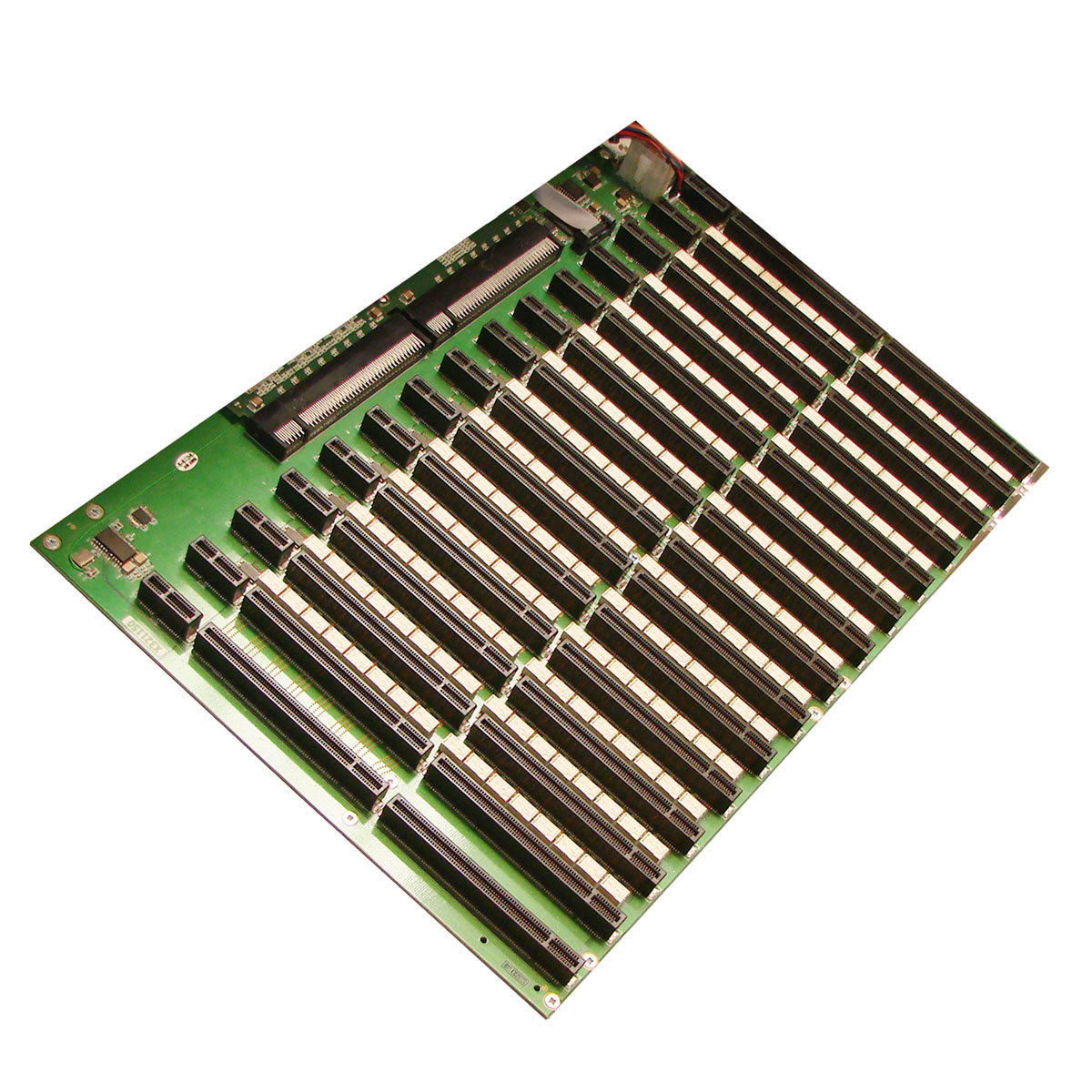

- Wideband Baseboard 65-110-801
- Y1 Y8 Module – Y to X Connection 65-110-101
- Y9 Y16 Module – Y to X Connection 65-110-102
- Y1 Y8 Module – Multi-Y Connection 65-110-103

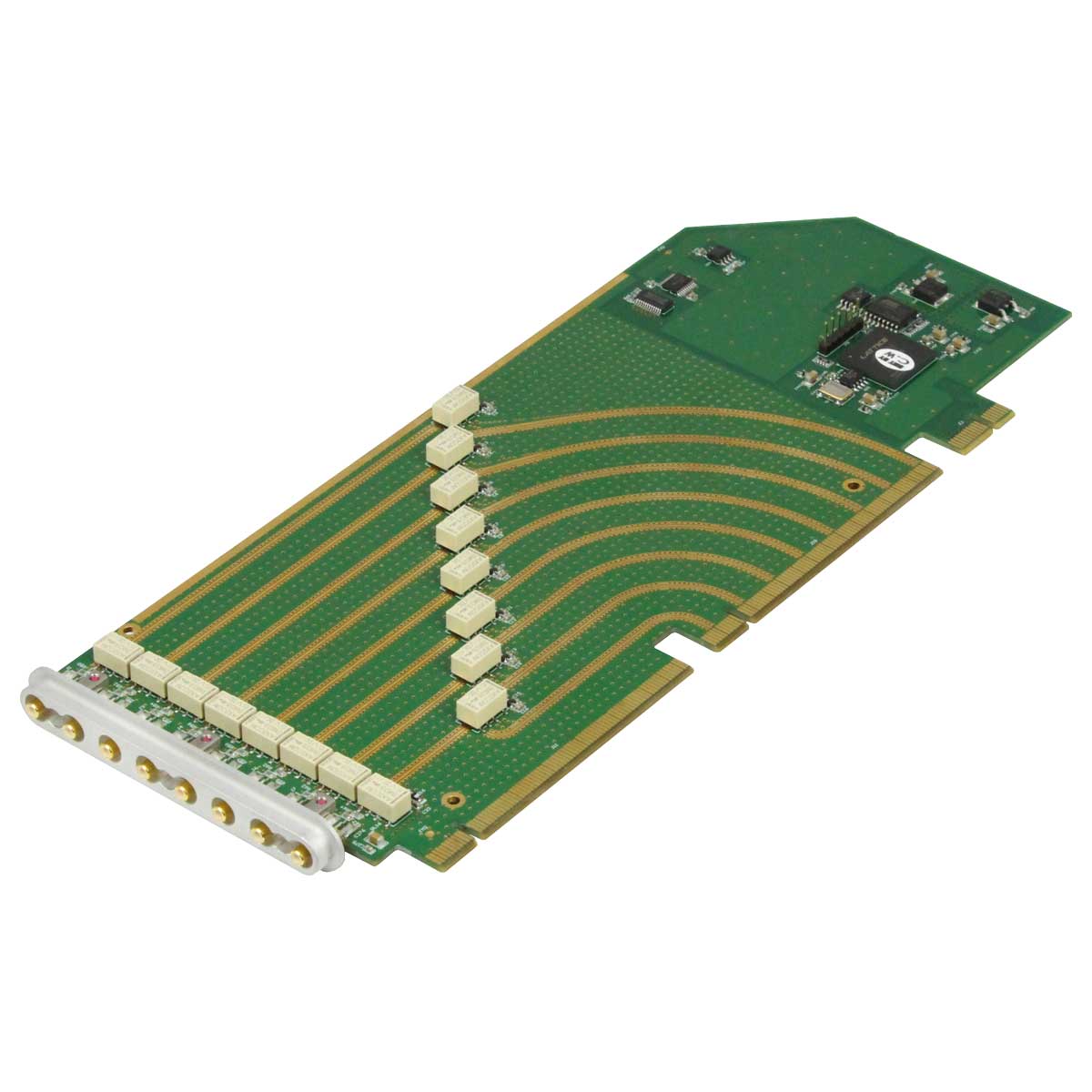

- Y9 Y16 Module – Multi-Y Connection 65-110-104
- 8×8 Matrix Module 65-110-201
- 8×16 Matrix Module 65-110-202
マトリクスを構成するために必要なプラグイン・モジュールの枚数は下記の表を参考にしてください。
| LXI WIDEBAND SCALABLE MATRIX – x8 構成 | ||
| Matrix Size | 必要なY1 Y8 Modules (65-110-101 for Y to X 65-110-103 for multi-Y) |
必要な8×8 Matrix Modules (65-110-201) |
| 24 x 8 | 1 | 3 |
| 32 x 8 | 1 | 4 |
| 40 x 8 | 1 | 5 |
| 48 x 8 | 1 | 6 |
| 56 x 8 | 1 | 7 |
| 64 x 8 | 1 | 8 |
| 72 x 8 | 1 | 9 |
| 80 x 8 | 1 | 10 |
| 88 x 8 | 1 | 11 |
| 96 x 8 | 1 | 12 |
| 104 x 8 | 1 | 13 |
| LXI WIDEBAND SCALABLE MATRIX – x16 構成 | |||
| Matrix Size | 必要なY1 Y8 Modules (65-110-101 for Y to X 65-110-103 for multi-Y) |
必要なY9 Y16 Modules (65-110-102 for Y to X 65-110-104 for multi-Y) |
必要な8×16 Matrix Modules (65-110-202) |
| 16 x 16 | 1 | 1 | 2 |
| 24 x 16 | 1 | 1 | 3 |
| 32 x 16 | 1 | 1 | 4 |
| 40 x 16 | 1 | 1 | 5 |
| 48 x 16 | 1 | 1 | 6 |
| 56 x 16 | 1 | 1 | 7 |
| 64 x 16 | 1 | 1 | 8 |
| 72 x 16 | 1 | 1 | 9 |
| 80 x 16 | 1 | 1 | 10 |
| 88 x 16 | 1 | 1 | 11 |
| 96 x 16 | 1 | 1 | 12 |
| 104 x 16 | 1 | 1 | 13 |
