自動化の構成例
手作業で行っている測定を自動化するための、システム構成例をご紹介します。配線の切替を行うマルチプレクサ、市販の測定器、Windows PC 上で動作する自動制御アプリケーションを組み合わせることで、測定の実行から結果の記録・合否判定までを自動で行えます。
電子機器の開発や検査を行う現場でこんなお悩みはありませんか？
- 手作業での測定に時間がかかる
- 測定対象が多く、配線の抜き差しが大変
- 測定ミスや記録ミスをなくしたい
- PCから自動で測定・記録を行いたい
以下の構成例は、いずれも測定器を自動化システムから切り離して単体で使える構成としているため、校正作業や個別の測定にもそのまま対応できます。用途や測定チャンネル数に合わせた構成のご相談も承ります。
構成例 1：DMM測定の自動化
配線の接続を自動的に切替えるマルチプレクサと、DMM（デジタル・マルチ・メーター）から電圧の測定結果を取得する自動制御アプリを組み合わせた構成です。24対1のマルチプレクサにより、1台のDMMで24チャンネル分を時分割で自動測定できます。
構成例 2：オシロスコープ測定の自動化
配線の接続を自動的に切替えるRFマルチプレクサと、オシロスコープから測定結果を取得する自動制御アプリを組み合わせた構成です。2バンク8対1のマルチプレクサにより、1台のオシロスコープで最大16チャンネル分を時分割で自動測定できます。
構成のご相談
測定対象や必要なチャンネル数、既にお持ちの測定器に合わせて構成を検討いたします。お気軽にお問い合わせください。

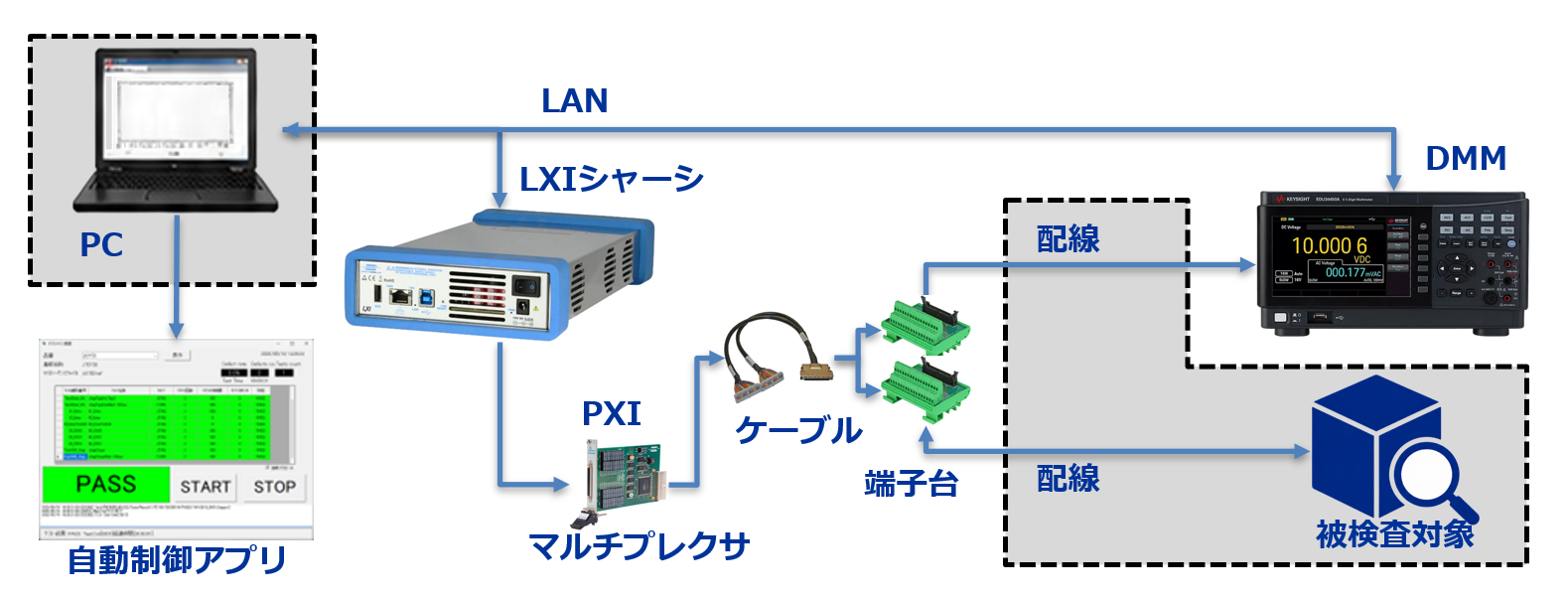

DMM測定の自動化 構成例
「DMM測定」自動化スターターパックでは、配線の接続を自動的に切替えるマルチプレクサとDMM(デジタル・マルチ・メーター)から電圧の測定結果を取得する自動制御アプリをセットで提供します。
お客様自身でソフトウェアを開発する必要がないため、直ぐに測定の自動化を実現できます。
24対1のマルチプレクサにより、1台のDMM(デジタル・マルチメータ)で24チャンネル分を時分割で、自動測定する事ができます。

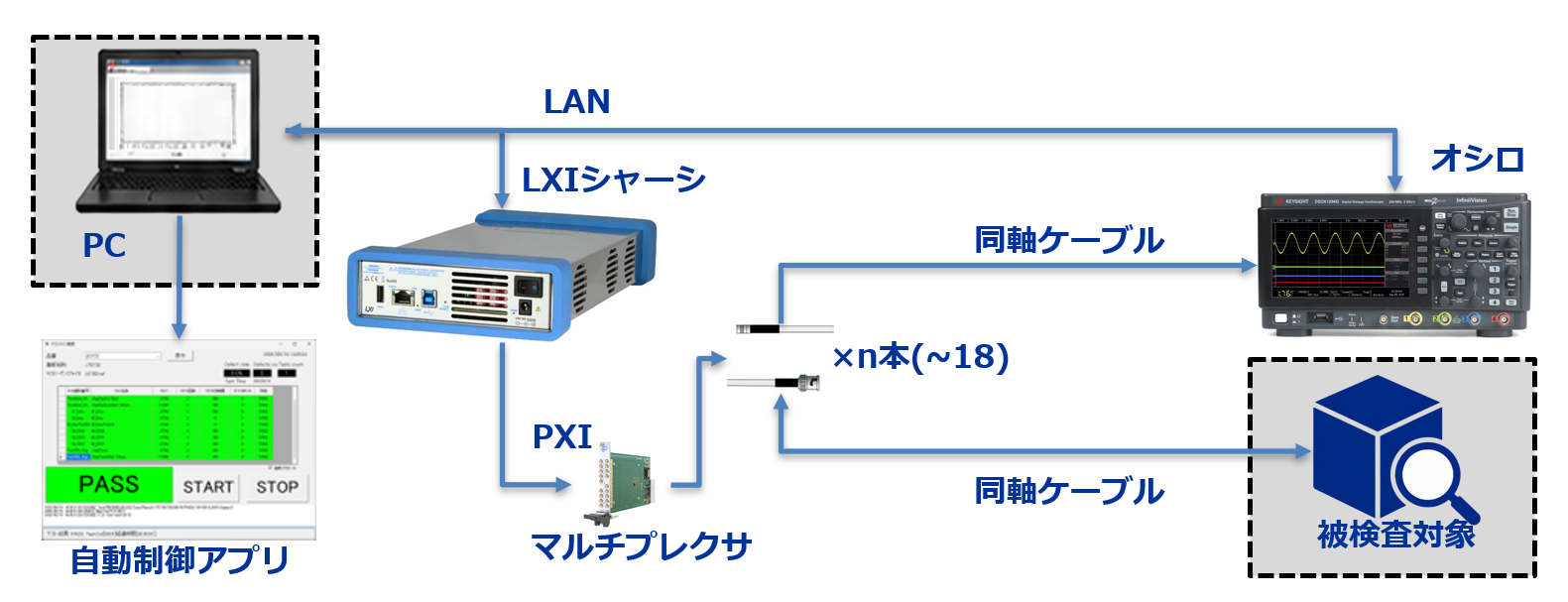

オシロスコープ測定の自動化 構成例
オシロスコープ測定の自動化 構成例 配線の接続を自動的に切替えるRFマルチプレクサと、オシロスコープから測定結果を取得する自動制御アプリを組み合わせた構成例です。測定の実行から結果の記録・合否判定までをPCから自動で行え […]
