PXI / PXIe バッテリ・シミュレータ・モジュール

- 電流シンクまたはソースとして機能
- プログラマブル電源装置のPXIモジュール
- 電気自動車のバッテリ・スタックのエミューレート用の
6チャンネルのバッテリ・シミュレータ・モジュール - PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
- 標準の3年保証が付属しています
携帯機器向け1セルのバッテリ・シミュレータ・モジュール概要

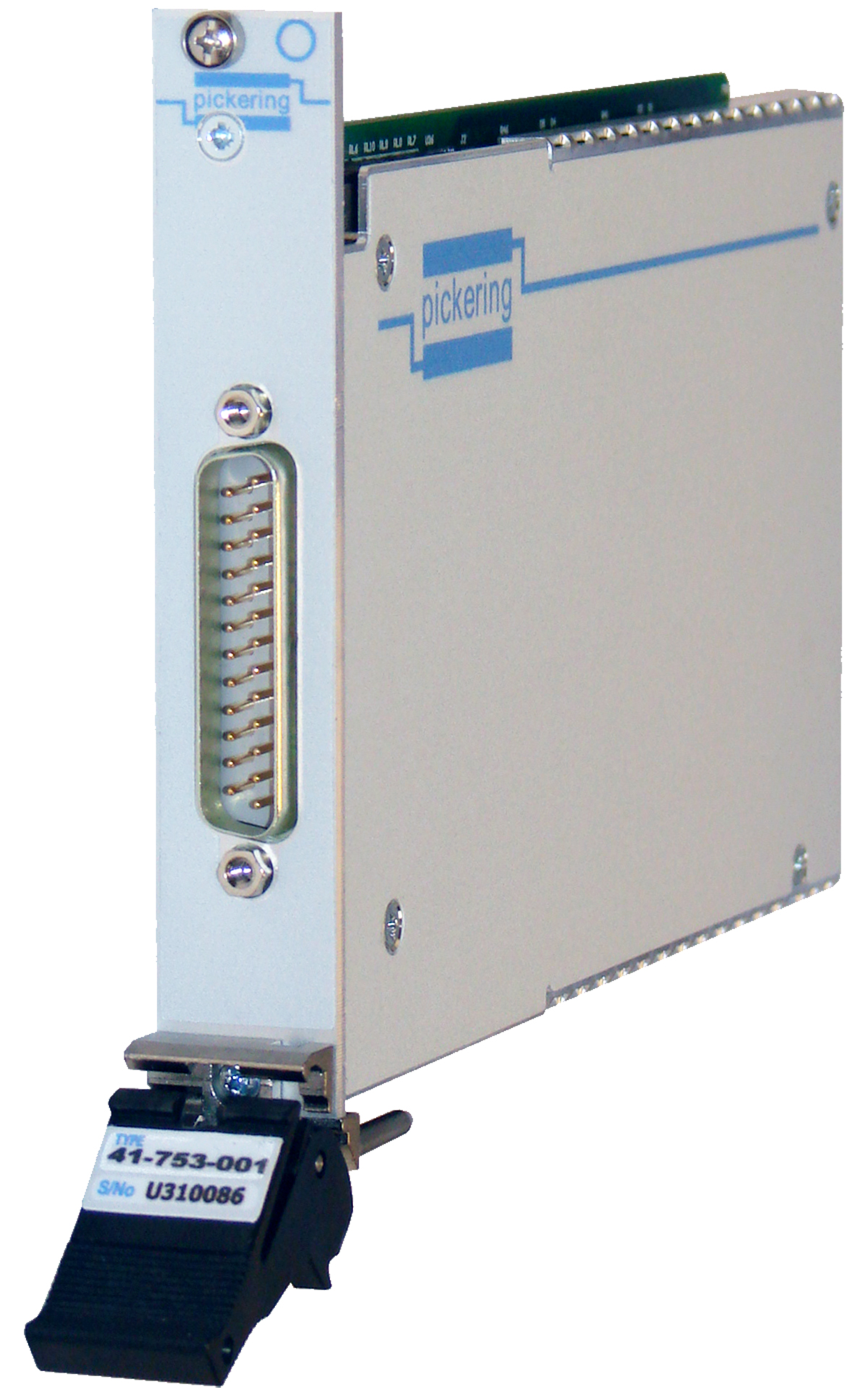

バッテリ・シミュレータ(型番:41-753)は、シングル・セルの携帯電話のテストに最適です。
PXIバッテリ・シミュレータは、携帯型のバッテリ駆動機器の電源をシミュレートするように設計されています。
PXIバッテリ・シミュレータ・モジュールは、バッテリ電源をシミュレートするため、電流を供する機能と、充電中のバッテリの動作をシミュレートするため電流のシンクとして動作する機能を持っています。
電気自動車向け6セルのバッテリ・シミュレータ・モジュール概要
6セルのバッテリ・シミュレータ(型番:41-752A)は、電気自動車に使用されるバッテリスタックをエミュレートするのに理想的です。
高密度で高い絶縁耐圧バリアにより、多くのセルを直列に使用できるため、単一のPXIまたはLXIシャーシ内で、最大108セルのバッテリスタックをエミュレートすることができます。
また、PXI
Express規格専用の6セルのバッテリ・シミュレータ(型番:43-752A)も提供しております。
PXI / PXIe バッテリ・シミュレータ・モジュール一覧
型番をクリックすると英国ピカリング社のページを開きます。
BATTERY SIMULATORS | ||||||
電流 | 入力電圧 | 出力電圧 | 構成 | コ ネ ク タ |
ス ロ ッ ト 数 |
型番(*) |
ソース300mA, シンク300mA |
バックプレーンから5V | 0~7Vまで可変, 最大1000VDCまで スタック可能 |
6 Channel Simulator | 37-pin Male HV D-type | 1 | 41-752A-101 * |
6 Channel Simulator – V/I Readback | 41-752A-111 * | |||||
4 Channel Simulator | 41-752A-102 * | |||||
4 Channel Simulator – V/I Readback | 41-752A-112 * | |||||
2 Channel Simulator | 41-752A-103 * | |||||
2 Channel Simulator – V/I Readback | 41-752A-113 * | |||||
0~7Vまで可変, 最大700VDCまで スタック可能 |
6 Channel Simulator | 41-752A-001 * | ||||
6 Channel Simulator – V/I Readback | 41-752A-011 * | |||||
4 Channel Simulator | 41-752A-002 * | |||||
4 Channel Simulator – V/I Readback | 41-752A-012 * | |||||
2 Channel Simulator | 41-752A-003 * | |||||
2 Channel Simulator – V/I Readback | 41-752A-013 * | |||||
ソース300mA, シンク300mA 簡素化された電流シンク機能 |
6 Channel Simulator | 41-752-901 * | ||||
6 Channel Simulator – V/I Readback | 41-752-911 * | |||||
4 Channel Simulator | 41-752-902 * | |||||
4 Channel Simulator – V/I Readback | 41-752-912 * | |||||
2 Channel Simulator | 41-752-903 * | |||||
2 Channel Simulator – V/I Readback | 41-752-913 * | |||||
ソース2.8A, シンク0.5A, 可変の出力抵抗 |
0~6Vまで可変 | 1 Channel Simulator | 25-pin Male D-type | 1 | 41-753-001 |
型番:
アスタリスク・マーク(*)が後ろについている型番については、PXI版の他に、PXIe
(PXI Express)版の製品も販売しております。
スロット数:
モジュールが占有するPXIスロットの数
ピカリング社では、システムの構築を迅速に行えるように、ケーブルおよびコネクタの組配も承ります。
ピカリング社の製品は3年保証です。
