7スロット・シーケンス機能付き

スキャン・リスト・シーケンシング＆トリガ機能付

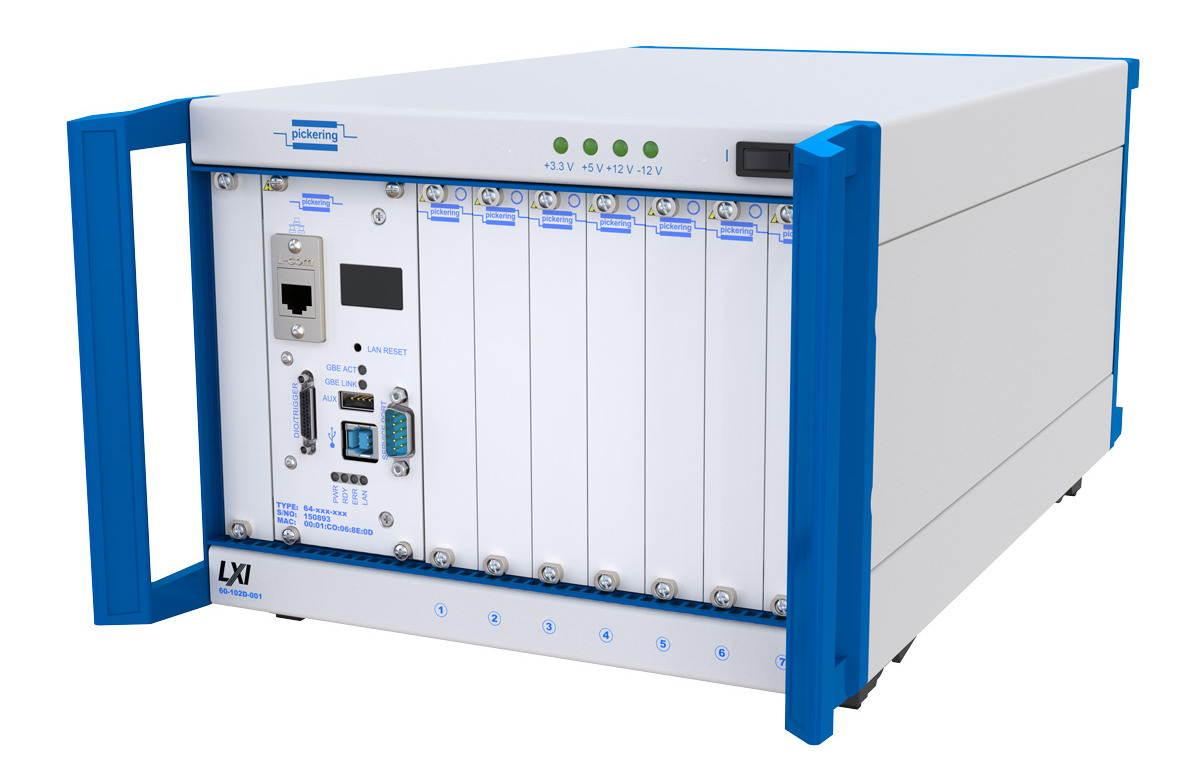

7スロット LXI/USBモジュラーシャーシ 60-102D-002

• スキャン・リスト・シーケンシング＆トリガ機能内蔵
• 1～7枚のピカリング社製3UサイズPXIスイッチング モジュールに対応(※)
• LXI規格1.4に完全準拠
• USBからも制御できます。
• オプションのキットによりラックマウントに対応
• 3年保証

お問合せ

7スロット LXI/USBモジュラーシャーシの概要

7スロットLXI/USBモジュラーシャーシ 60-102D-002は、中規模のポータブル、ベンチトップ、スペース制限アプリケーションに最適です。
シャーシは、机またはラックマウント用に設計されており、USBまたはLXIイーサネットを介したリモートコントロールが可能です。
ネットワークを介したリモート制御により、テストシステムのスイッチング機能をターゲット機器に可能な限り近接して配置することができます。

60-102D-001シャーシは1枚から7枚までのピカリング社製3U PXIモジュールをサポート(※)しており、中規模のアプリケーションを構築するのに最適なモジュール式のプラットフォームです。
シャーシから利用可能なシステムには、マトリックススイッチ、マルチプレクサ、またはプログラマブル抵抗/センサシミュレーション用のモジュールが含まれています。

7スロットシャーシはUSB3.0対応で、LXI標準1.4準拠のインターフェイスを備え、これらの通信規格により、シャーシは、HTML5をサポートするほとんどのパーソナルコンピュータとタブレットにある標準インタフェースを介して直接制御できます。モジュラーテストおよび計測市場でのさまざまなアプリケーションで活用できます。

スキャン・リスト・シーケンシング＆トリガリング機能

スキャン・リスト・シーケンシングは、LXI機器上で一連の所定のシーケンスを設定する機能をユーザに提供します。
これらのシーケンスは、ソフトウェアまたは16のソフトウェア構成可能なオープンコレクタトリガのうちの1つによってトリガすることができます。
操作をグループ化することで、ターゲットスイッチ状態の複合変更を達成するために必要な制御トランザクションの数が最小限に抑えられ、1つのサブユニット内の複数の操作が1つの操作に集約され、システムスイッチの全体的なセトリング時間が短縮されます。

例えば、ユーザが第1のシーケンスにおいてX1-Y1、X4-Y1、X2-Y2を動作させたい場合には、1回の操作を行って待つだけです。
さらに、スイッチ状態シーケンスがLXIコントローラ自体に格納されるので、ホストCPUおよびイーサネットに対するトラフィックへの負担が大幅に軽減され、システム全体の待ち時間が短縮されます。
（※60-102D-001には搭載されていない無い機能です。）

7スロット LXI/USBモジュラーシャーシの特徴

• LXIインターフェス 1.4に完全準拠
• イーサネット 1000baseTインターフェース
• USB 3.0 互換
• 1000を超えるピカリング社製3UサイズPXIモジュールに対応:
  • プログラマブル 抵抗
  • マトリクススイッチ
  • マルチプレクサスイッチ
  • 汎用リレースイッチ
  • RFスイッチ
  • 障害挿入スイッチ
• ７本のユーザースロットに対応

LXIソリューションについて お問合せ

LXI モジュラーシャーシ 製品一覧

型番をクリックすると英国ピカリング社のページを開きます。

構成：
　3U PXI Mainframe with LXI/USB Control　= USB/LXIコントローラ内蔵のPXIメインフレーム
　Scan List Sequencing & Triggering　= スキャン・リストおよびトリガ機能付き
ファン数：
　内蔵冷却ファンの数
スロット数：
　PXI スロットの数
　2×3 = 2スロットが3個で、合計で6スロット (※2スロット幅のPXIモジュールまで対応)

---

※ ピカリングインターフェス社製の大半のPXIモジュールに対応しております。PXI Express版のモジュールは非対応です。
