PXI パワー 汎用スイッチ モジュール

- 最大2.5Aまでのリード・リレーとメカニカル・リレーのソリューション
- 単極単投、単極双投、2極単投と2極双投のバージョン
- 多彩なセル・ベースで組み合わされた構成のバージョン
- eBIRST スイッチング システム テスト ツールに対応し、LXIやPXIスイッチ システム上のリレーの異常を単純かつ迅速に発見できます。
PXI パワー 汎用スイッチ モジュール 概要

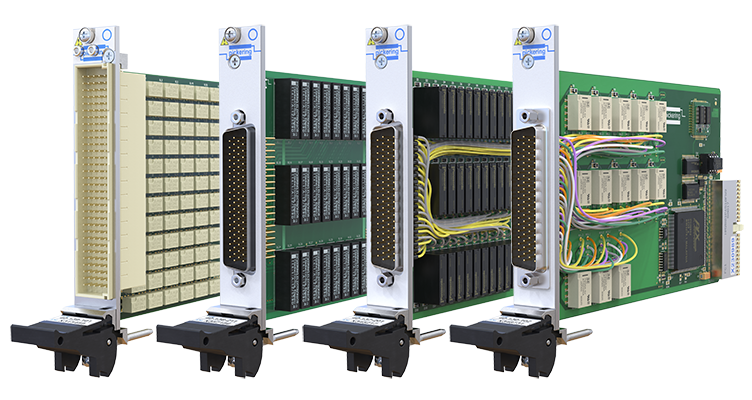

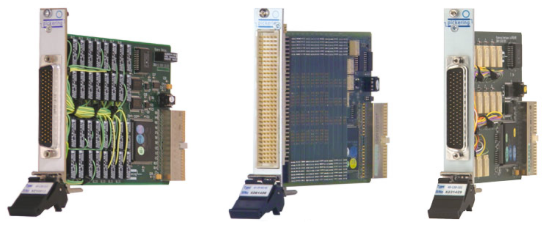

ピカリング社の PXI パワー 汎用スイッチ モジュールは、3Uスロットで高い電流定格を提供します。
製品のリレーは長寿命を確保するために慎重に選択されています。
また、コネクター同士を接続するためのケーブルの組配も承ります。
リードリレーのバージョンは、低・中負荷の切替条件の下で優れた接触性能を発揮するルテニウムをスパッタした高品質のリレーを使用しています。
また、より高い負荷が掛かる用途に向いたメカニカル・リレーのバージョンも提供しております。
PXI パワー 汎用スイッチ モジュール 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
PXI ミディアム・パワー・リレー・モジュール | ||||||
ス イ ッ チ |
電 流 |
S W の 種 類 |
電 圧 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
SPST (NO) | 1 A (2A) | Reed Relay | 200V | x32 | 1 | 40-136-211 |
1 A (2.5A) | x16 | 40-136-011 | ||||
x25 | 40-136-111 | |||||
2 A | EMR | 300VDC/250VAC | x16 | 40-132-101 | ||
x32 | 40-132-201 | |||||
Hot Switch 110VDC/250VAC | x32 | 40-137-101 | ||||
x39 | 40-137-201 | |||||
300VDC/250VAC | x80 | 40-139-101 | ||||
SPDT | 2 A | EMR | 300VDC/250VAC | x16 | 1 | 40-131-101 |
40-131-001 | ||||||
x26 | 40-131-201 | |||||
x52 | 40-139-201 | |||||
200VDC/140VAC | x83 | 40-100-001 | ||||
DPST | 1 A (2A) | Reed Relay | 200V | x16 | 1 | 40-136-112 |
x19 | 40-136-212 | |||||
1 A (2.5A) | Reed Relay | 200V | x12 | 40-136-012 | ||
2 A | EMR | 300VDC/250VAC | x16 | 40-132-102 | ||
x19 | 40-132-202 | |||||
x40 | 40-139-102 | |||||
DPDT | 2 A | EMR | 220VDC/125VAC | x8 | 1 | 40-130-002 |
x13 | 40-130-102 | |||||
300VDC/250VAC | x26 | 40-139-202 |
PXI コンボ – ミディアム・パワー・リレー | aa=SPSTの数, bb=SPDTの数, cc=DPSTの数, dd=DPDTの数 | |||||
ス イ ッ チ |
電 流 |
S W の 種 類 |
電 圧 |
構 成 |
ス ロ ッ ト 数 |
型 番 |
SPST, SPDT, DPST, DPDTのコンボ | 2 A | EMR | 300VDC /250VAC |
x26 ~ x80 | 1 | 40-138-aa-bb-cc-dd (1 Cell) |
40-138-aa-bb-cc-dd (2 Cell) | ||||||
40-138-aa-bb-cc-dd (3 Cell) | ||||||
40-138-aa-bb-cc-dd (4 Cell) | ||||||
40-138-aa-bb-cc-dd (5 Cell) | ||||||
40-138-aa-bb-cc-dd (6 Cell) | ||||||
40-138-aa-bb-cc-dd (7 Cell) | ||||||
40-138-aa-bb-cc-dd (8 Cell) | ||||||
40-138-aa-bb-cc-dd (9 Cell) | ||||||
40-138-aa-bb-cc-dd (10 Cell) | ||||||
40-138-aa-bb-cc-dd (11 Cell) | ||||||
40-138-aa-bb-cc-dd (12 Cell) | ||||||
40-138-aa-bb-cc-dd (13 Cell) |
コンボ:
お客様のご要望に応じてボードの各セルごとに、異なるリレーを実装します。
詳細についてはデータシートを参照してください。
スイッチ:
SPST = 単極単投、SPDT = 単極双投、DPST = 2極単投、DPDT = 2極双投
NO = ノーマル・オープン、NC=ノーマル・クローズ
SWの種類:
EMR = メカニカル・リレー、 Reed = リード・リレー、Solid State = 半導体リレー
スロット数:
モジュールが占有するPXIスロットの数
