PXI 大規模 マトリクス・スイッチ 定格1Aまで

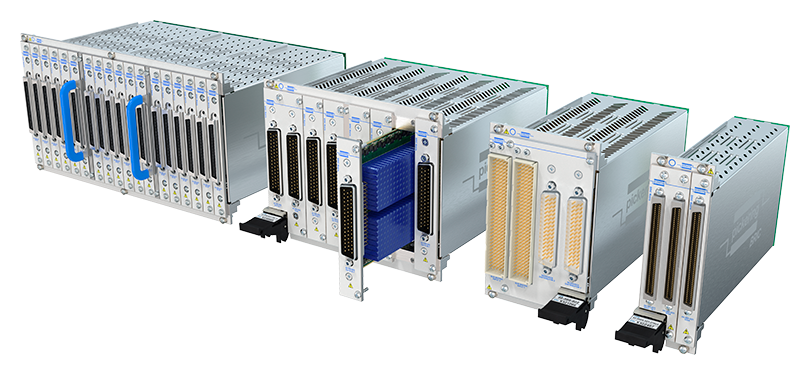

PXI 大規模 マトリクス・スイッチ モジュール

  • 高性能の内蔵アナログ・バスにより統合されたPXI 大規模 マトリクス・スイッチ モジュール
  • 完全にスケーラブルなマトリクス・スイッチのソリューション
  • 高信頼性の装置向け品質のリード・リレー版とソリッド・ステート・リレー版を提供
  • 2つ、4つまたは8スロットを占有する3U PXIサイズのモジュールを提供
  • 最大定格は150V、1A、20Wまで
  • 標準で3年保証

PXI 大規模 マトリクス・スイッチ 製品概要

ピカリング インターフェース社のPXI 大規模マトリクス・スイッチ モジュール 定格1A版は、最大1アンペアまでの電流を扱うことができるとともに、大半のモデルが、ピカリング インターフェース社の提供する内蔵リレー自己診断テストツールである、BIRST (Built-In-Relay-Self-Test)と eBIRST スイッチ システム テストツールに対応しています。このツールは、迅速かつ単純にPXIやLXI、PCIに接続された、スイッチ・システムのリレーの故障を発見する事ができます。 モジュール間の結線に利用するコネクタ・ケーブルの組配も承ります。

電流定格2A版の PXI モジュールはこちらから

PXI 大規模 マトリクス・スイッチ 製品一覧

1極版：　x4 Analog Bus    x6 Analog Bus     x8 Analog Bus
              x12 Analog Bus    x16 Analog Bus     x32 Analog Bus

2極版：　全のバージョン

型番をクリックすると英国ピカリング社のページを開きます。

1極版：x4 / 1極版：x6 / 1極版：x8 / 1極版：x12 / 1極版：x16 / 1極版：x32 / 2極版 – お問合せ

PXI 大規模 マトリクス・スイッチ – 1極版 x4 Analog Bus
種
類		 電
流		 Ｓ
Ｗ
の
種
類		 電
圧		 ス
ロ
ッ
ト
数		 コ
ネ
ク
タ		 マ
ト
リ
ク
ス		 型
番
Single x4
Analog Bus		 0.5A (0.5A) Reed Relay 140 VDC / 100 VAC 2 96-pin Male Micro-D 184×4 40-560B-221-184×4
276×4 40-560B-221-276×4
4 96-pin Male Micro-D 184×4 40-560B-021-184×4
276×4 40-560B-021-276×4
368×4 40-560B-021-368×4
460×4 40-560B-021-460×4
552×4 40-560B-021-552×4
8 96-pin Male Micro-D 184×4 40-560B-121-184×4
276×4 40-560B-121-276×4
368×4 40-560B-121-368×4
460×4 40-560B-121-460×4
552×4 40-560B-121-552×4
644×4 40-560B-121-644×4
736×4 40-560B-121-736×4
828×4 40-560B-121-828×4
920×4 40-560B-121-920×4
1012×4 40-560B-121-1012×4
1104×4 40-560B-121-1104×4
12 96-pin Male Micro-D 184×4 40-560B-321-184×4
276×4 40-560B-321-276×4
368×4 40-560B-321-368×4
460×4 40-560B-321-460×4
552×4 40-560B-321-552×4
644×4 40-560B-321-644×4
736×4 40-560B-321-736×4
828×4 40-560B-321-828×4
920×4 40-560B-321-920×4
1012×4 40-560B-321-1012×4
1104×4 40-560B-321-1104×4
1196×4 40-560B-321-1196×4
1288×4 40-560B-321-1288×4
1380×4 40-560B-321-1380×4
1472×4 40-560B-321-1472×4
1564×4 40-560B-321-1564×4
1656×4 40-560B-321-1656×4
1A (1.2A) Reed Relay 150 VDC / 100 VAC 2 96-pin Male Micro-D 88×4 40-562B-221-88×4
132×4 40-562B-221-132×4
4 96-pin Male Micro-D 88×4 40-562B-021-88×4
132×4 40-562B-021-132×4
176×4 40-562B-021-176×4
220×4 40-562B-021-220×4
264×4 40-562B-021-264×4
8 96-pin Male Micro-D 88×4 40-562B-121-88×4
132×4 40-562B-121-132×4
176×4 40-562B-121-176×4
220×4 40-562B-121-220×4
264×4 40-562B-121-264×4
308×4 40-562B-121-308×4
352×4 40-562B-121-352×4
396×4 40-562B-121-396×4
440×4 40-562B-121-440×4
484×4 40-562B-121-484×4
528×4 40-562B-121-528×4
12 96-pin Male Micro-D 88×4 40-562B-321-88×4
132×4 40-562B-321-132×4
176×4 40-562B-321-176×4
220×4 40-562B-321-220×4
264×4 40-562B-321-264×4
308×4 40-562B-321-308×4
352×4 40-562B-321-352×4
396×4 40-562B-321-396×4
440×4 40-562B-321-440×4
484×4 40-562B-321-484×4
528×4 40-562B-321-528×4
572×4 40-562B-321-572×4
616×4 40-562B-321-616×4
660×4 40-562B-321-660×4
704×4 40-562B-321-704×4
748×4 40-562B-121-748×4
792×4 40-562B-121-792×4
Quad x4
Analog Bus		 1A (1.2A) Reed Relay 190 VDC / 200 VAC 2 160-pin Male DIN41612 256×4 40-559-201-256×4
4 160-pin Male DIN41612 256×4 40-559-401-256×4
384×4 40-559-401-384×4
512×4 40-559-401-512×4
8 160-pin Male DIN41612 256×4 40-559-801-256×4
384×4 40-559-801-384×4
512×4 40-559-801-512×4
640×4 40-559-801-640×4
768×4 40-559-801-768×4
896×4 40-559-801-896×4
1024×4 40-559-801-1024×4
