MRI自動検査装置の成功事例

MRI自動検査装置の成功事例 ~カスタムマイクロ波スイッチ~

ピカリング社は、フィリップス ヘルスケア様のMRIの自動検査装置用のマイクロ波対応マルチプレクサを提供するために、自社製品の18GHzリレーをカスタマイズすることにより、ご希望の期間内で36chのマルチプレクサの開発を実現いたしました

お問合せ PDF版をみる

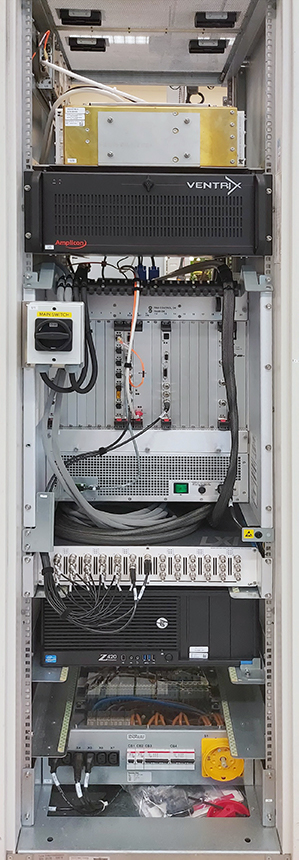

MRI自動検査装置の課題

フィリップス社内でMRIの自動テストために使用されてきたGPIB制御の32:1マイクロ波スイッチが廃版となってしまったため、代替え品を探していました。 MRIの磁気共鳴システムは約32の異なるコイルで構成されており、データ取得には1つの出力しかないため、RFスイッチが必要です。フィリップス社の自動検査装置に、利用されるスイッチには厳しい条件があります。 RF信号は1MHz未満ですが、スイッチは波形の整合性を維持する事が課題となります。 より高い周波数の高調波(パルス)を含む波形は、スイッチの影響を受けてはなりません。

ピカリング社のMRI自動検査装置向けのカスタム対応

ピカリングインターフェース社では、構成のな18GHzのリレーを使用して、既存のGPIBスイッチとRFスイッチの接続コネクタを共通のBNCフロントパネルを採用し、お客様が、組み立てに必要な部品点数を減らす事ができるように、1Uから2Uの高さのエンクロージャでユニットを製造しました。ピカリングインターフェース社の新しいRFスイッチユニットはGPIBにはなかったLEDによる接続先の表示装置を追加しました。

MRI自動検査装置のソフトウェア開発を効率化するソリューション

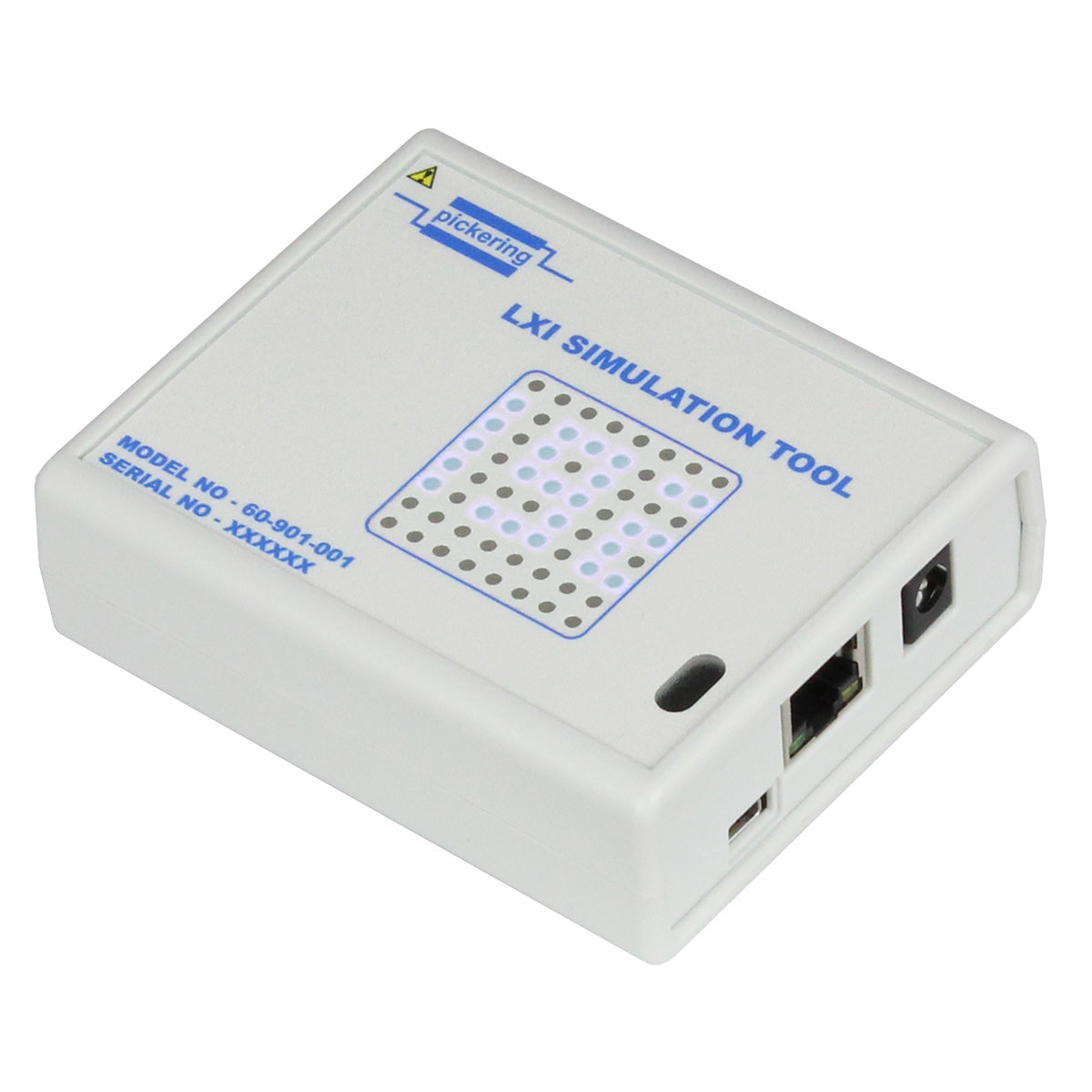

フィリップス社では、ピカリング社のLXIシミュレーションツール(モデル60-901)を使用して、ソフトウェアの開発を加速しました。 LXIシミュレーションツールは、ソフトウェアから、実際のハードウェアの様にリアルタイムで反応するため、ソフトウェアの開発や検証を容易にします。 ユーザーの作成したLabVIEWのアプリケーションで、追加の変更が不要であることを保証するために、ピカリング社では、アプリケーションにシームレスに統合された、特定のバージョンのLabVIEWドライバを提供しました。また、ピカリング社では、ドライバに加えて、スムーズにGPIBからピカリング社のLXI製品に移行できるように、サンプルプログラムとリモートトレーニングセッションも提供しました。 これにより、フィリップス社では、従来の自動テキストシステムと100%互換性のあるより良いシステムを予定通りの予算とスケジュールで実現する事が可能となりました。

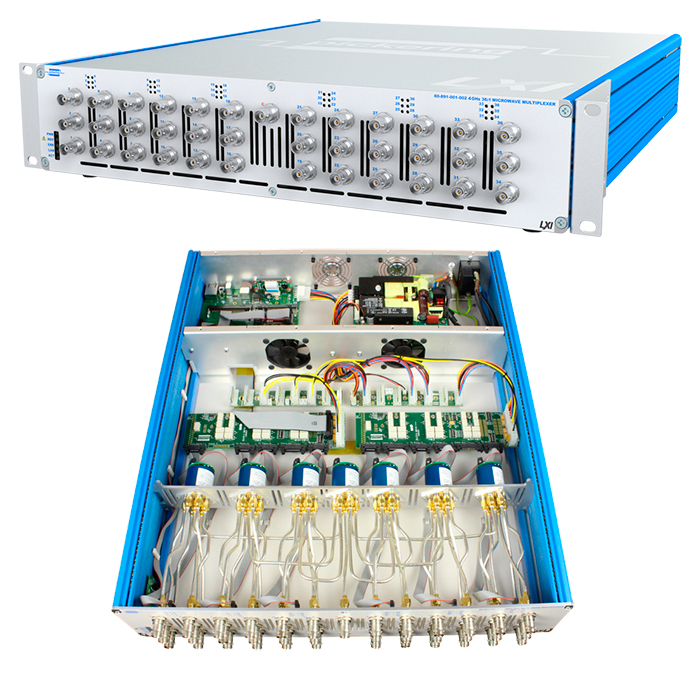

ピカリング社のタンキーLXIマイクロ波スイッチおよび信号ルーティングサブシステムサビース

ピカリングインターフェース社では、フィリップス ヘルスケア様向けに、カスタムのLXI規格基づいたマイクロ波スイッチ・ソリューションを開発して以来、ピカリングインターフェース社では、ターンキーLXIマイクロ波スイッチおよび信号ルーティングサービスを正式に開始しました。

このサービスは、顧客の仕様に基づいて、カスタム・エンジニアリング・ソリューションを提供します。
統合されたマイクロ波テストパケージには、スイッチ、Switch Path Manager信号ルーティングソフトウェア、専用のソフトフロントパネル、マイクロ波スイッチと、すべての配線が、適切なエンクロージャに含まれ、完全にテストされ、ドキュメントと3年間の保証が付いております。

詳細につきましては、「 ターンキーLXIマイクロ波スイッチ/ シグナル・ルーティング・サブシステム・サービス」をご覧ください。
