DSTREAM

DSTREAMファミリ (JTAG ICE + トレース)

DSTREAM ST

Arm社のDSTREAM 高性能デバッグ&トレースユニットは、Armプロセッサベースのハードウェアターゲットに対し、パワフルなソフトウェアデバッグと最適化を実現します。 Arm社純正の統合開発環境Arm DSDS-5 Development Studioから複雑なSoCの開発やデバッグを行なうために最適な製品です。

  • DSTREAM-PT … 最も高性能なトレースとデバッグのソリューション
  • DSTREAM-ST … ストリーム対応のトレースソリューション
  • DSTREAM … 4GBのTraceバッファを内蔵
セミナー お問合せ


DSTREAMファミリーがサポートするプロセッサー

Armv8アーキテクチャを含む、主要な全てのArmプロセッサをサポート

  • Cortex-Aシリーズ、Cortex-Rシリーズ、Cortex-Mシリーズ
  • Arm11シリーズ、Arm9シリーズ、Arm7シリーズ

DSTREM-PTの特長

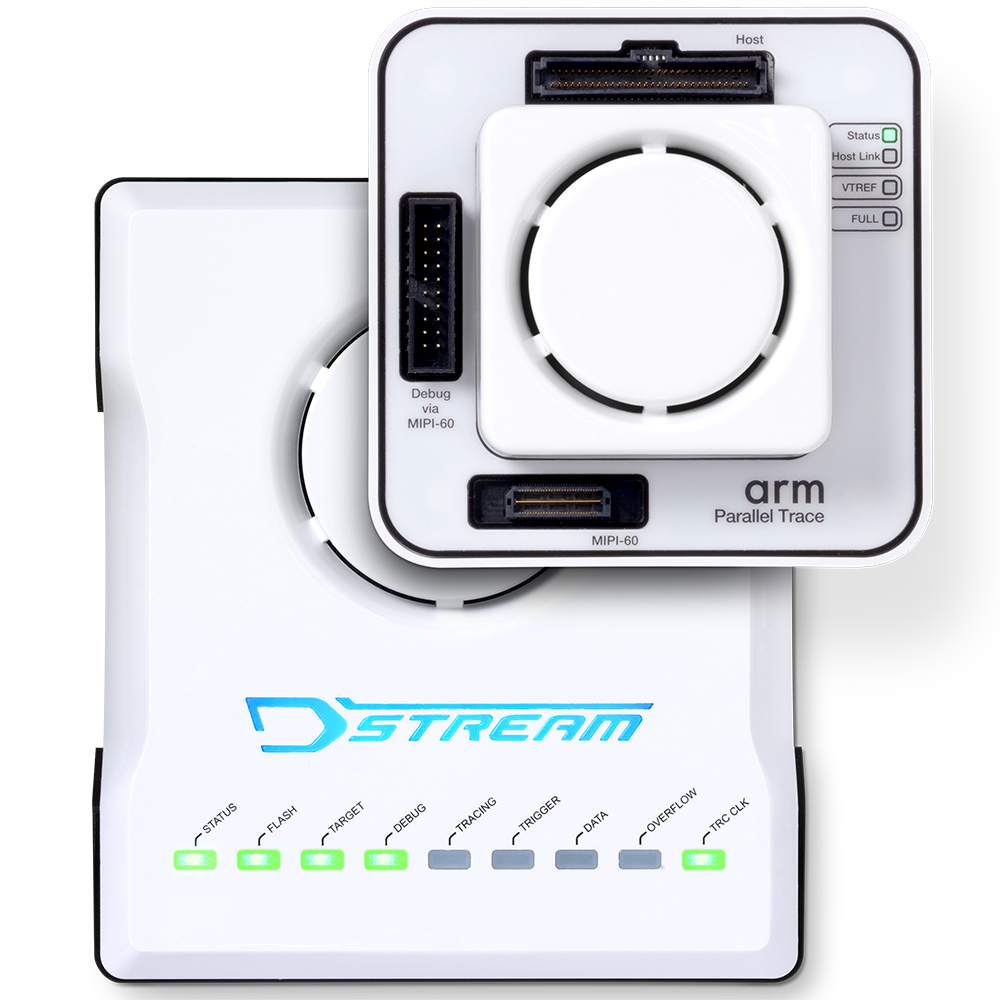

最大32ピンのPrallel traceポートにより最大19.2GbpsのTraceバンド幅に対応し、8GBのTrace memory storeを内蔵したParallel trace probeとDSTREAM-STをセットにした、最も高性能なデバッグとTraceのソリューションです。

2019年3月に登場(予約受付中)
お問合せ

DSTREAM PT
  • 最大接続コア数
    • 1022コア (CoreSigthデバイスも合わせた上限)
  • JTAG周波数
    • 180MHz
  • メモリダウンロード
    • 12000(KB/s)
  • デバッグ接続
    • JTAG、 SW
  • 外部パラレルトレース対応
    • 最大32ピンまで
  • 外部シリアルトレス対応
    • なし
  • トレースバッファ
    • Parallel trace probe上に8GB
  • Hostとの接続方法
    • USB 3.0、Gigabit Ethernet
  • 対応ソフトウェアのバージョン
    • Arm Development Studio 2019.0以降
お問合せ

DSTREM-STの特長

DSTREM-STはストリーミング機能のトレースに対応した、デバッグ・アダプタです。
ストリーミング機能により、トレースユニット本体のメモリーサイズに制約される事無く、 大量のトレースデーターを取り続ける事を実現します。

DSTREAM ST
  • 最大接続コア数
    • DSTREAM-ST … 1022コア (CoreSigthデバイスと上限)
  • JTAG周波数
    • DSTREAM-ST … 180MHz
  • メモリダウンロード
    • DSTREAM-ST … 12000(KB/s)
  • デバッグ接続
    • JTAG、 SW
  • 外部パラレルトレース対応
    • DSTREAM-ST … 最大4ピンまで
  • 外部シリアルトレス対応
    • DSTREAM-ST … なし
  • トレースバッファ
    • DSTREAM-ST … ホストPCへストリーム転送されます
  • Hostとの接続方法
    • DSTREAM-ST … USB 3.0、Gigabit Ethernet
  • 対応ソフトウェアのバージョン
    • Arm Development Studio または、DS-5 5.27以降
お問合せ

DSTREAMの特長

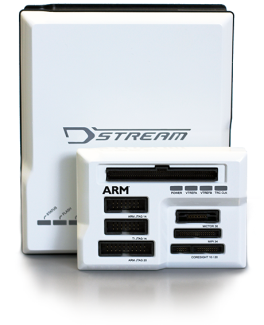

DSTREAMは大容量の内蔵メモリ4GBが実装されたトレースユニットです。

DSTREAM
  • 最大接続コア数
    • DSTREAM   … 128コア (CoreSightデバイスと合わせると254)
  • JTAG周波数
    • DSTREAM   … 60MHz
  • メモリダウンロード
    • DSTREAM   … 2500(KB/s)
  • デバッグ接続
    • JTAG、 SW
  • 外部パラレルトレース対応
    • DSTREAM   … 最大16ピンまで
  • 外部シリアルトレス対応
    • DSTREAM   … HSTTP、SETM
  • トレースバッファ
    • DSTREAM   … 4GB
  • Hostとの接続方法
    • DSTREAM   … USB 2.0、Ethernet
  • 対応ソフトウェア
    • Arm Development Studio または、DS-5
お問合せ

DSTERAMファミリをターゲットに接続するためには

DSTREAMまたはDSTREAM-STを使用してターゲットに接続するには、 Arm DSはそのターゲットに固有のデバッグ設定を使用します。
DS-5では予め、下記のリストに表示されるすべてのプラットフォーム用の設定が提供されています。
こちらのリストにターゲットがない場合は、DS-5(ProfessionalまたはUltimate Edition)からPlatform Configuration Editorを使用して設定を作成して頂くか、 弊社まで、お問合せください。

DSTREAM/DSTREM-STが対応するデバイス・ベンダの一覧

96 Boards

SoC 検証済みのプラットフォーム
HiKey Board
HiKey 960 Board

Actions

SoC 検証済みのプラットフォーム
ActDuino S500
ActDuino S700
ActDuino S900

Alpha Project

SoC 検証済みのプラットフォーム
AP-RZA-0A

Altera

SoC 検証済みのプラットフォーム
Arria V SoC FPGA
Dual Arria V SoC (2 Dual Core SoCs)
Cyclone V SoC FPGA
Dual Cyclone V SoC (2 Dual Core SoCs)
Arria 10 SoC
Stratix 10

Applied Micro Circuits Corporation

SoC 検証済みのプラットフォーム
APM883208-X1 X-Gene

Arm

SoC 検証済みのプラットフォーム
Cortex-M Prototyping System (V2M-MPS2) Cortex-M0
Cortex-M Prototyping System (V2M-MPS2) Cortex-M0+
Cortex-M Prototyping System (V2M-MPS2) Cortex-M1
Cortex-M Prototyping System (V2M-MPS2) Cortex-M3
Cortex-M Prototyping System (V2M-MPS2) Cortex-M4
Cortex-M Prototyping System (MPS2) Cortex-M7 (SMM-M7)
Cortex-M Prototyping System (MPS2) Cortex-M7 (SMM-M7CS)
Cortex-M Prototyping System (MPS2) Cortex-M7 (CS_ITM)
Cortex-M Prototyping System (MPS2+) Cortex-M3 DesignStart
Cortex-M Prototyping System (MPS2+) Cortex-M23 IoT
Cortex-M Prototyping System (MPS2+) Cortex-M33 IoT
Cortex-M Prototyping System (MPS3) Cortex-M33 IoT
CoreTile Arm11 MPCore
CoreTile Cortex-R4
Keil MCBSTR9
Keil MPS M0
Keil MPS M0+
Keil MPS M1
Keil MPS M3
Keil MPS M4
Versatile Express family
Juno Arm Development Platform

Atmel

SoC 検証済みのプラットフォーム
AT91SAM9263 Atmel AT91SAM9263-EK
AT91SAM9G15 Atmel AT91SAM9G15-EK
AT91SAM9G20 Atmel AT91SAM9G20-EK
AT91SAM9G25 Atmel AT91SAM9G25-EK
AT91SAM9G35 Atmel AT91SAM9G35-EK
AT91SAM9G45 Atmel AT91SAM9G45-EK-ES
AT91SAM9M10 Atmel AT91SAM9M10-G45-EK
AT91SAM9X25 Atmel AT91SAM9X25-EK
AT91SAM9X35 Atmel AT91SAM9X35-EK
ATSAMA5D2x
ATSAMA5D3x

Cavium

SoC 検証済みのプラットフォーム
ThunderX
ThunderX-r2

CoreLogic

SoC 検証済みのプラットフォーム
CLM9721

CSR

SoC 検証済みのプラットフォーム
SiRFprimaII

Cypress

SoC 検証済みのプラットフォーム
Spansion S6J3110EJAA
Spansion MB9BF506N

Faraday

SoC 検証済みのプラットフォーム
A380 SoCreative! IV A380

Fujitsu

SoC 検証済みのプラットフォーム
MB86R12 Emerald-P
MB9BF506N

Intel

SoC 検証済みのプラットフォーム
Arria V SoC FPGA
Dual Arria V SoC (2 Dual Core SoCs)
Cyclone V SoC FPGA
Dual Cyclone V SoC (2 Dual Core SoCs)
Arria 10 SoC
Stratix 10
AXM5504
AXM5508
AXM5512
AXM5516
AXM5500x4SIM
AXM5500x16SIM
AXM5604
AXM5608
AXM5612
AXM5616
AXM5600x4 SIM
AXM5600x16 SIM

LG

SoC 検証済みのプラットフォーム
L9

Macom

SoC 検証済みのプラットフォーム
Transcede 2000 M84210/M84220
Transcede 3000 M84300/M84311/M84313
Transcede 4000 M84000/M84020

Marvell

SoC 検証済みのプラットフォーム
PJ4
88i9346
88FR101 Marvell 88SV581x-v7-PJ4
88FR111

Nufront

SoC 検証済みのプラットフォーム
NS115 Nufront NS115 Dev Kit

NVIDIA

SoC 検証済みのプラットフォーム
Tegra 2 nVIDIA Tegra 250 Dev Kit
Tegra 3 nVIDIA Tegra 3 Dev Kit

NXP

SoC 検証済みのプラットフォーム
LPC3131
LPC3141
LPC3152
LPC3220
LPC3230
LPC3240
LPC3250 FDI 3250
Shiner
i.MX233 i.MX23 EVK
i.MX25 i.MX25 PDK
i.MX27 LogicPD Zoom i.MX27 Litekit
i.MX28 i.MX28 EVK
i.MX31 LogicPD Zoom i.MX31 Litekit
i.MX35 Icytecture i.MX35 Starter
Silica i.Evolution i.MX35
i.MX50 i.MX50 EVK
i.MX51 i.MX51 PDK
i.MX535 i.MX53 QuickStart
Emtrion DIMM-MX53
Boundary Devices SABRE lite
i.MX6 Boundary Devices Nitrogen6X
i.MX6 SoloX Sabre SDB
i.MX6 SoloLite
i.MX6 UltraLite
i.MX7 i.MX7 SDB
i.MX7 Dual
Phytec i.MX7 Dual
Kinetis L Series
QorIQ LS1021A TWR-LS1021A
Vybrid VF3xx
Vybrid VF5xx
Vybrid VF6xx Phytec PhyCORE Vybrid
Tower System TWR-VF65GS10

RaspberryPi

SoC 検証済みのプラットフォーム
Raspberry Pi 2
Raspberry Pi 3

RC Module

SoC 検証済みのプラットフォーム
MB77.07
MC76.01
MC127.01

Realtek

SoC 検証済みのプラットフォーム
Real-M200
Real-M300
Real-M500

Renesas

SoC 検証済みのプラットフォーム
RZ/A1H R7S721001 Renesas GENMAI
RZ/A1L R7S721020
EM/EV2 KMC KZM-A9-Dual
Emtrion DIMM-EMEV2
RZ/T1 R7S910 family
RZ/T1 RTK7910018S00000BE
RZ/G1E R8A7794
R-Car H3

Samsung

SoC 検証済みのプラットフォーム
Exynos 4 Dual (4210) Hardkernel Odroid-A
Samsung S5PV310
Insignal Origen
Exynos 4 Quad (4410)
Exynos 4 Quad (4412) Hardkernel ODROID-Q
Exynos 4 Quad (4412) Hardkernel ODROID-Q
Exynos 5 Dual (5250) Insignal Arndale
S5PC100 Samsung SMDK C100
S5PC110 Samsung SMDK C110
S5PV210 Samsung SMDK V210

ST-Ericsson

SoC 検証済みのプラットフォーム
Nova A9500 Calao Systems Snowball
NovaThor U8500 ST-Ericsson U8500 EVB

STMicroelectronics

SoC 検証済みのプラットフォーム
SPEAr300
SPEAr310
SPEAr320
SPEAr600
SPEAr1310
STA2064/STA2065
STM32E Keil MCBSTM32E
STR912

Texas Instruments

SoC 検証済みのプラットフォーム
66AK2Hx TI EVMK2H KeyStone II
AM1707 Spectrum Digital AM1707 EVM
AM1808 Logic PD AM1808 EVM
AM3352/4/6/7/8/9
AM3517 Logic PD Zoom AM3517 EVM
AM3730 BeagleBoard xM
AM387x
C6A814x
DM3725
DM3730 Mistral AM/DM37x EVM
DM6467 Spectrum Digital TMDXEVM6467T
DM814x
DM8168 Spectrum Digital DM8168 EVM
Hercules TMS570 TI TMDX570LS04HDK/LS12HDK/LS31HDK
Hercules RM4x TI TMDXRM42HDK/RM46HDK/RM48HDK
OMAP34xx
OMAP3430 LogicPD Zoom OMAP3430 MDP
OMAP35xx
OMAP3530 BeagleBoard
OMAP3630
OMAP4430 PandaBoard
OMAP4430 Blaze MDP
OMAP4460 PandaBoard ES
OMAP534x
OMAP-L138 Logic PD OMAP L138 eXperimenter
RM57Lx

Xilinx

SoC 検証済みのプラットフォーム
Zynq-7000 Avnet Electronics Zedboard
ZC702
Zynq UltraScale+ MPSoC ES1/ES2 ZCU102 Rev. D

本ページには、Arm社で検証されたボードのリストが掲載されております。


本ページに掲載されている内容は、2018年1月末現在の情報に基づいて記載されております。ツールの改良のため、デバイスのサポート状況などの内容が変更される事があります事をご了承ください。
お問い合わせはこちらから
