JTAG設計ソリューション
当社は、基板を簡単にデバッグするための無料のソリューションから、JTAGエミュレーションからテストまでサポートするソフトウェアとして完全なJTAGバウンダリスキャン統合開発環境 (IDE) まで、幅広い設計ソリューション (JTAGデバッグ ツール) を提供しています。
新しい製品設計では、できるだけ早く生産準備が整う必要があります。生産歩留まりを最適化するために、設計時には十分に「テスト可能」である必要があります。テスト容易化設計 (DＦT) ガイドラインと分析ツールは、設計エンジニアが余分な設計時間を費やすことなく、テスト可能な設計を作成できるように支援します。プロトタイプのデバッグ中、JTAG / バウンダリスキャンツール (JTAGハードウェアデバッガー) は、設計エンジニアが設計上の問題に集中できるようにし、はんだ付け不良やその他の実装不良によって引き起こされる「軽微な」接続問題の発見に貴重な時間を費やすことを避けることに役立ちます。
デザインソリューション
設計のデバッグ

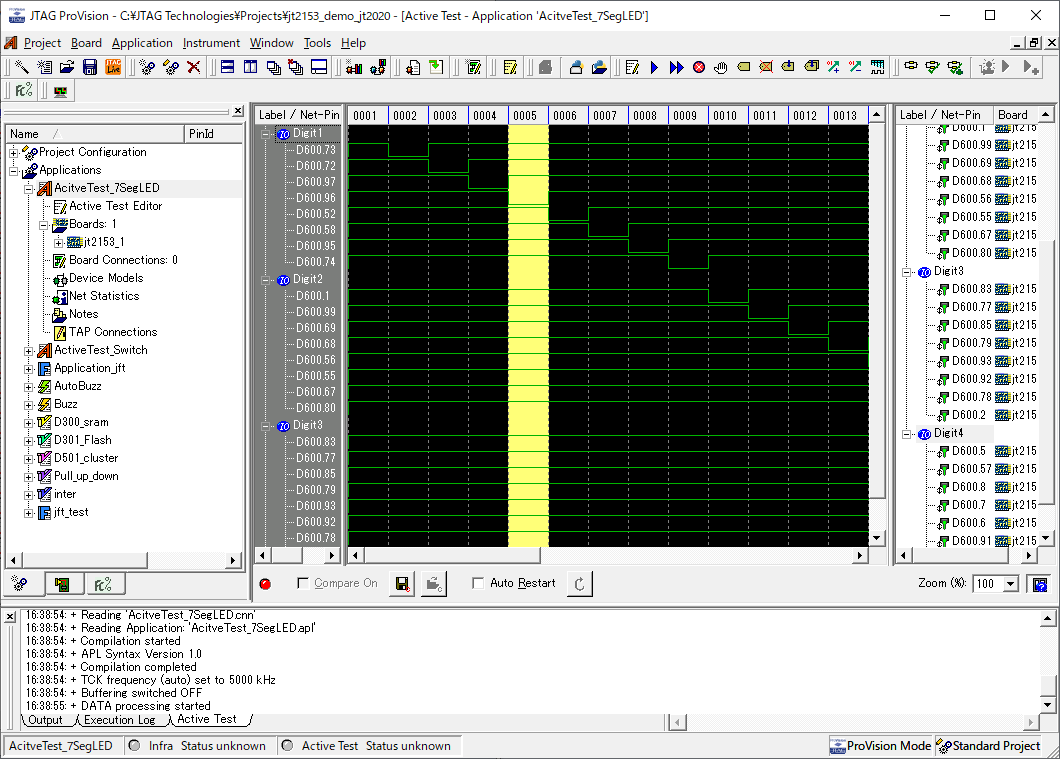

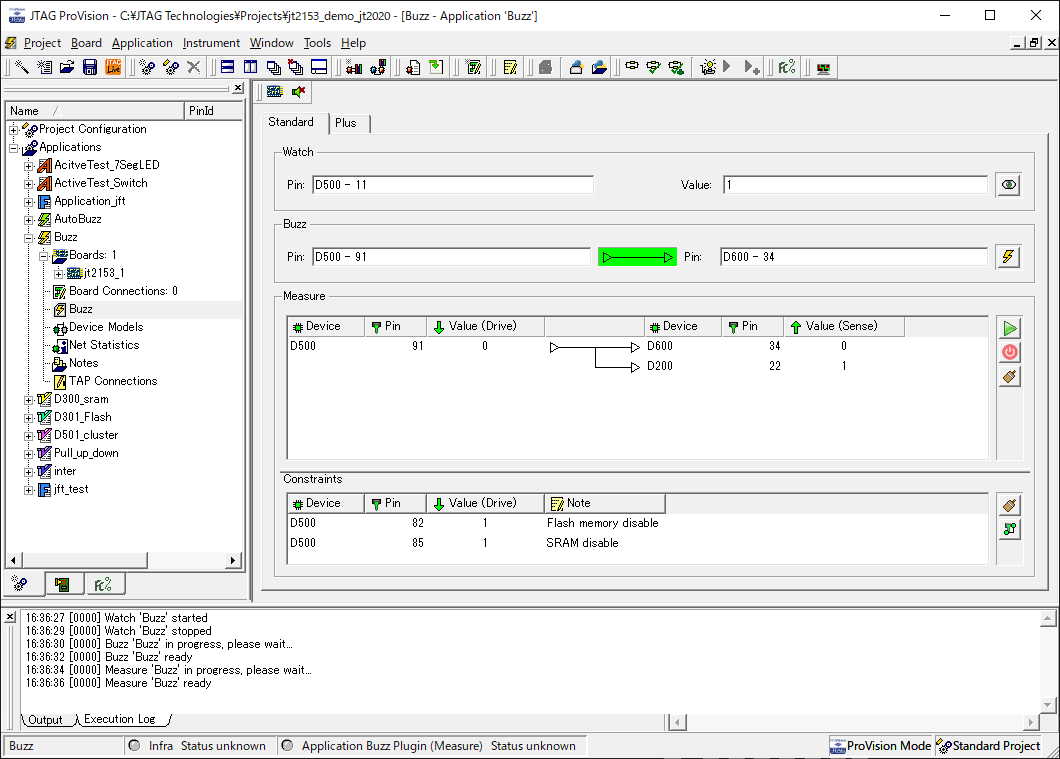

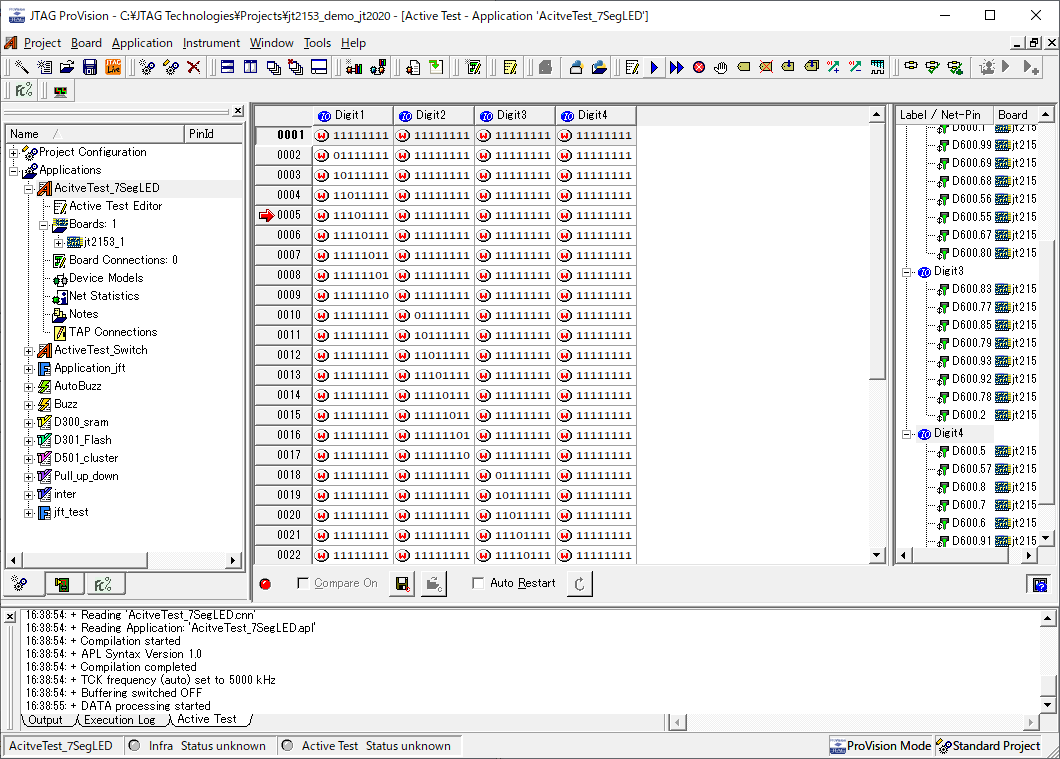

新しいデザインを立ち上げるときにエラーが発生した場合、ハードウェア デバッグツールは、設計ミスや、はんだ付けされていないデバイスのピンなどの接続の欠落が誤動作の原因であるかどうかを切り分けて判断することに役立ちます。JTAG Technologies社のハードウェア デバッグツールは、デザイン内でJTAGデバイスのバウンダリスキャン機能を使用します。「Buzz」と「BuzzPlus」を使用すると、信号のアクティビティを観察し、接続を呼び出して接続の存在を対話的に確認できます。「Clip」 /「ActiveTest」を使用して、JTAG対応デバイスのピンに接続されたJTAG非対応デバイスの入力と出力を駆動および検出します。「CoreCommander」は、組み込みソフトウェアやファームウェアを必要とせずに、マイクロプロセッサまたはマイクロコントローラーとメモリおよび I/Oデバイス間の接続を高速に検証するのに役立ちます。
デバイスのプログラミング
製品開発中は、FPGAとCPLDを、これらのデバイス用の設計ステーションが提供するハードウェアとソフトウェアを使用してプログラムできます。フラッシュメモリおよびマイクロコントローラー / DSP (内蔵フラッシュ) は、組み込みソフトウェアの開発およびデバッグ用のツールを使用してプログラムされます。当社の「インシステム デバイスプログラミング ガイド」は、製造プロセス中のスループットを向上させ、利便性を向上させるための貴重な情報を提供します。
ハードウェア
JTAG Technologies社のデバッグツールは FPGAベンダーの多数の JTAGコントローラーもサポートしているため、FPGA または CPLD をプログラミングするためにデバイスベンダーから入手した JTAGコントローラーをデバッグ目的にも使用できることがよくあります。あるいは、シングル TAPの「JTAG Live コントローラー」、または 2 TAPの「JT 3705/USB コントローラー」は、ハードウェアのデバッグやデバイスプログラミングのためにボード上のJTAGチェーンにアクセスするための優れたハードウェア ソリューションを提供します。オプションで、「JT 2111 DIOSモジュール」を追加して、バウンダリスキャン経由でコネクタのピンにアクセスできます。
設計のテスト可能性を最大限に高める
生産現場では、バウンダリスキャン機能を使用して、実装基板の製造上の欠陥をテストできます。「ボード DFT ガイドライン」の Design-For-Test (DFT) ルールを適用すると、ボードのバウンダリスキャン機能を最大限に活用でき、その結果、デザインのバウンダリスキャン テストの容易性が最大限に達成されます。「JTAG Maps」を使用すると、デザインのアクセシビリティ / テスト容易性を迅速に評価できます。
「システム DFT ガイドライン」で説明されているように、JTAGの機能はシステムレベルでも役立ちます。システムレベルの設計とデバイスも当社のツールでサポートされています。
小型基板のテスト

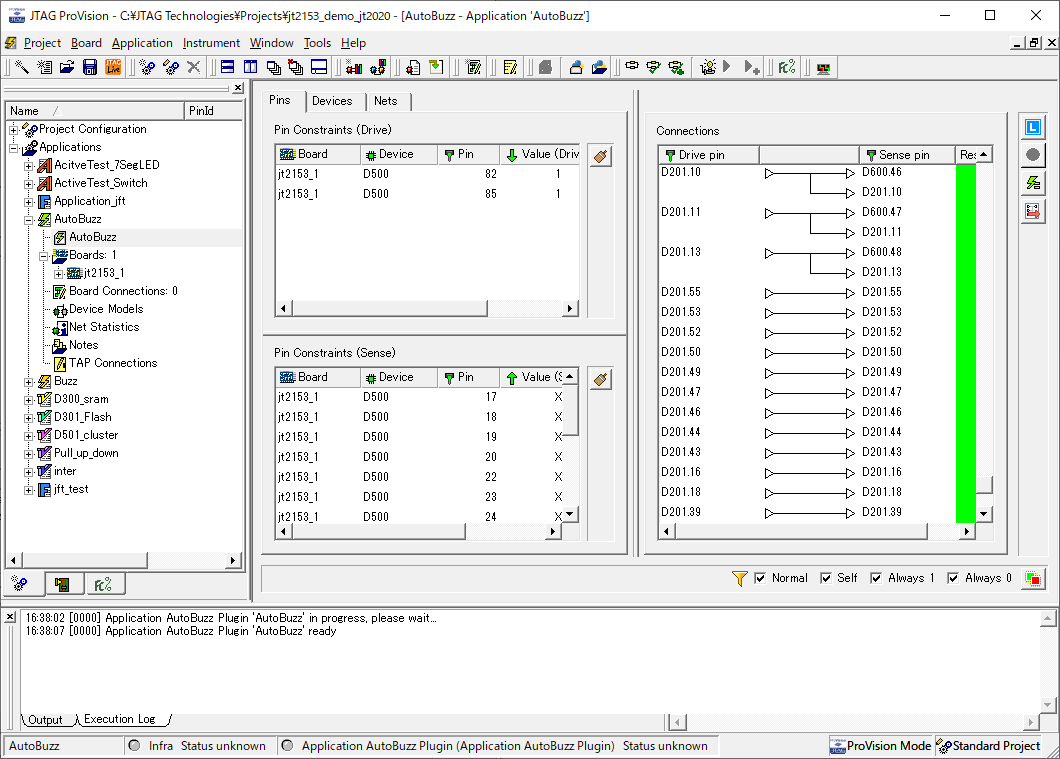

小規模のボードをテストする必要がある場合、「AutoBuzz」を使用すると時間を節約できます。既知の良品のボード、またはボードのネットリストから接続マップを学習した後、このツールを使用してボードのバウンダリスキャン接続を自動的に呼び出し、障害のあるデバイスと接続を明らかにできます。
「AutoBuzz」のテストアプリケーションを他のボードテストと組み合わせると、さらに時間が節約されます。「JTAG Live Studio」では、FPGA開発ツールで生成されたプログラミングファイルを使用するJAM、STAPL、または SVFプレーヤーを使用して、ボード上のFPGAのプログラミングをこのスクリプトに追加することもできます。
デザインツール
設計とサービスに関しては、インタラクティブなハードウェアデバッグツールが用意されており、障害発生時に対話型アプローチに対応しています。これらのデバッグツールに加えて、バウンダリスキャンを介してクラスター I/Oを操作、および検知するために使用できる汎用スクリプトツールも提供されています。「JTAG Live Studio」には、ボード上のCPLD および FPGA をプログラムするためのJAM、STAPL、および SVFプレーヤーが含まれており、この範囲の製品を完成させます。
