PXIスイッチモジュールの使い方

PXIスイッチ・モジュールを利用するには

PXIスイッチ・モジュールを利用するには次の製品が必要です

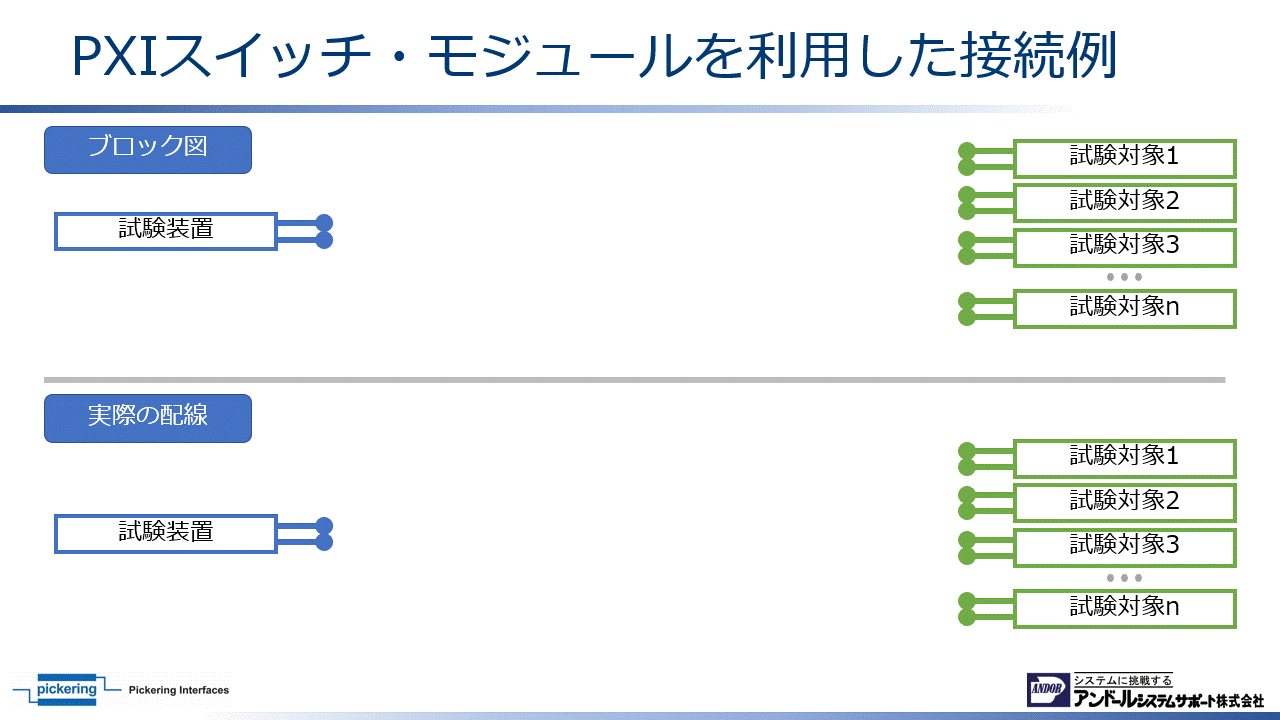

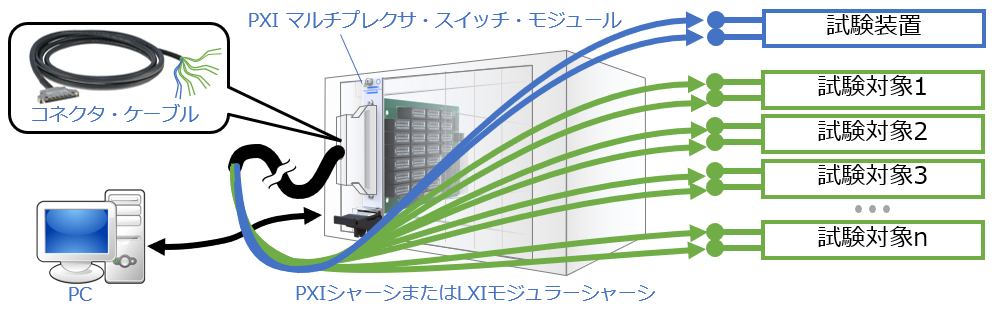

PXI接続例

PXIスイッチモジュールについて

ピカリングインターフェース社では、PXI規格のスイッチモジュールと、PXI Express規格のスイッチモジュールの両方を販売しております。
PXIスイッチ・モジュール製品一覧 お問い合わせ

PXIスイッチ・モジュールの場合

PXI module ピカリングインターフェース社のPXI規格のスイッチモジュールは、PXIシャーシ、PXI Express Hybiridシャーシ、LXIモジュラーシャーシから利用可能です。 シャーシとの互換性 お問い合わせ

PXI Expressスイッチ・モジュールの場合

PXI Express module ピカリングインターフェース社のPXI Express規格のスイッチモジュールは、PXI Express Hybiridシャーシから利用可能です。
シャーシとの互換性 お問い合わせ

シャーシの種類について

PXIシャーシについて

PXIシャーシは、PXI規格のモジュールを扱えるシャーシとなっています。
別途販売しているPXI用のリモートインターフェースキットを御利用頂く事で、市販のPCから、PCIの拡張ボックスの様に扱う事ができます。
PXIシャーシ製品 規格概要 お問い合わせ

PXI Express Hybridシャーシについて

PXI Express Hybridシャーシは、PXI規格のペリフェラル・モジュールと、PXI Express規格のペリフェラル・モジュールの両方に対応したHybiridスロットを持っているシャーシです。 別途PXI Express用のリモートインターフェースキットを御利用頂く事で、市販のPCから、PCIの拡張ボックスの様に扱う事ができます。
PXI Express Hybiridシャーシ製品 規格概要 お問い合わせ

LXIモジュラーシャーシについて

lxi-switching-solutions ピカリングインターフェース社のPXIスイッチ・モジュールやPXIエミュレーション・モジュールをEthernetケーブル1本で制御可能なLXI規格に変換できるシャーシです。
Ethernetケーブルが利用可能な、市販のWindows PCから制御できます。 LXIモジュラーシャーシでは、リモート・コントローラの機能が本体に内蔵されています。
LXI モジュラーシャーシ製品 規格概要 お問い合わせ

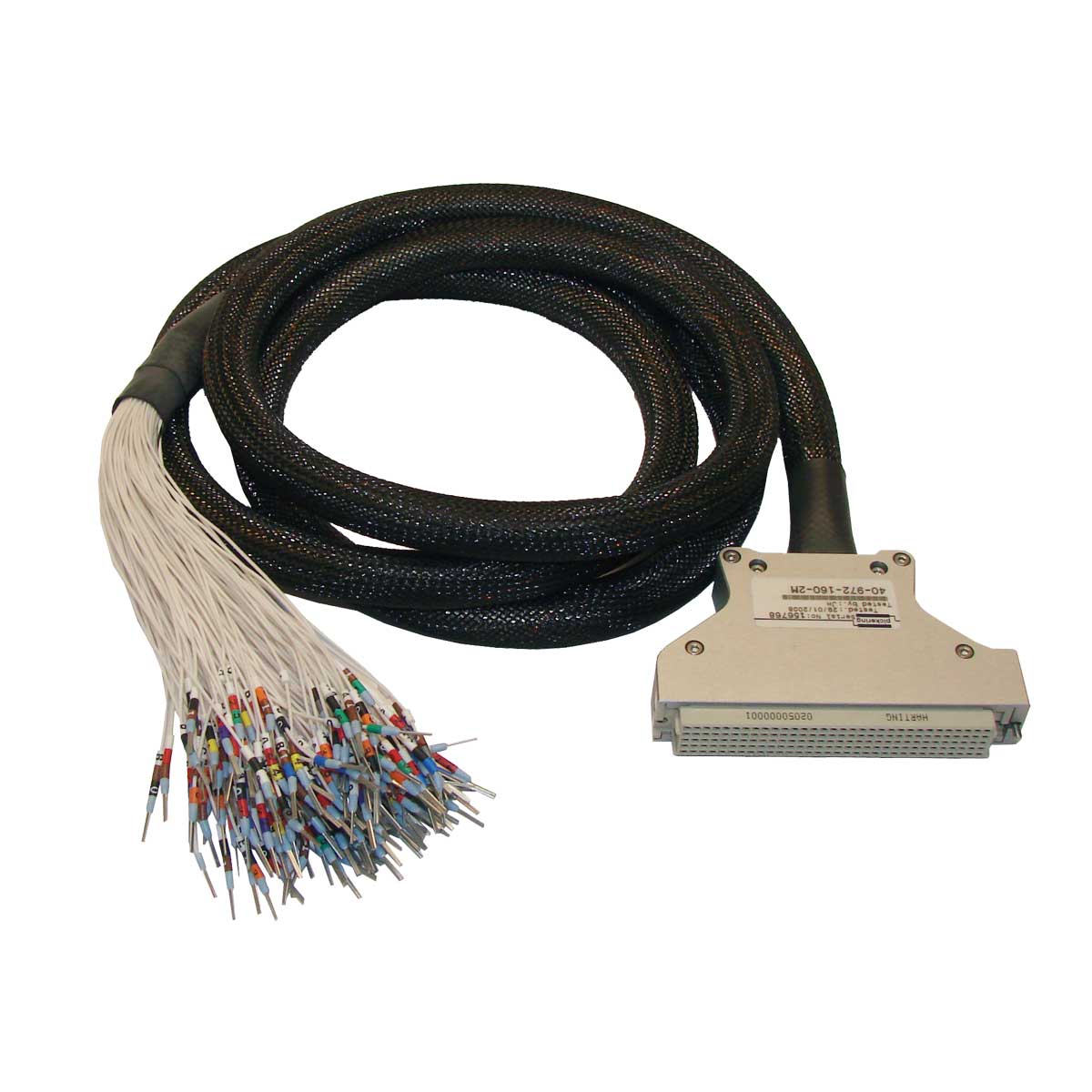

コンクターケーブルについて

PXIモジュール全面に設けられたコネクターに対し、ケーブルを利用して、試験装置と各試験対象を接続します。
ピカリングインターフェース社では、各コネクター用のばら線ケーブルを販売しているだけでなく、お客様の用途に合わせたカスタマイズのコネクターケーブルの組配も承っております。
コネクターケーブル お問い合わせ

制御用PCについて

ピカリングインターフェース社のシャーシは、市販のx64ベースのWindows PCからコントロールできます。
対応OS お問い合わせ

PXIシャーシ・PXI Expressシャーシの場合

PXIシャーシ、PXI Express Hybridシャーシを御利用される場合には、別途リモートインターフェスキットに含まれるPCI Expressカードを挿入できるスロットが必要です。

LXIモジュラーシャーシの場合

LXIモジュラーシャーシを御利用の場合には、Ethernetケーブルを繋ぐポートが必要です。

ソフトウェア

ピカリングインターフェース社のPXIスイッチモジュールは、PXIシャーシやPXI Expressシャーシに接続して頂くと、Windows PCからはPCIカードとして認識されます。
ピカリングインターフェース社が提供しているドライバを利用して頂ければ、C言語やLabView等の開発環境から、制御プログラムを作成する事が可能です。

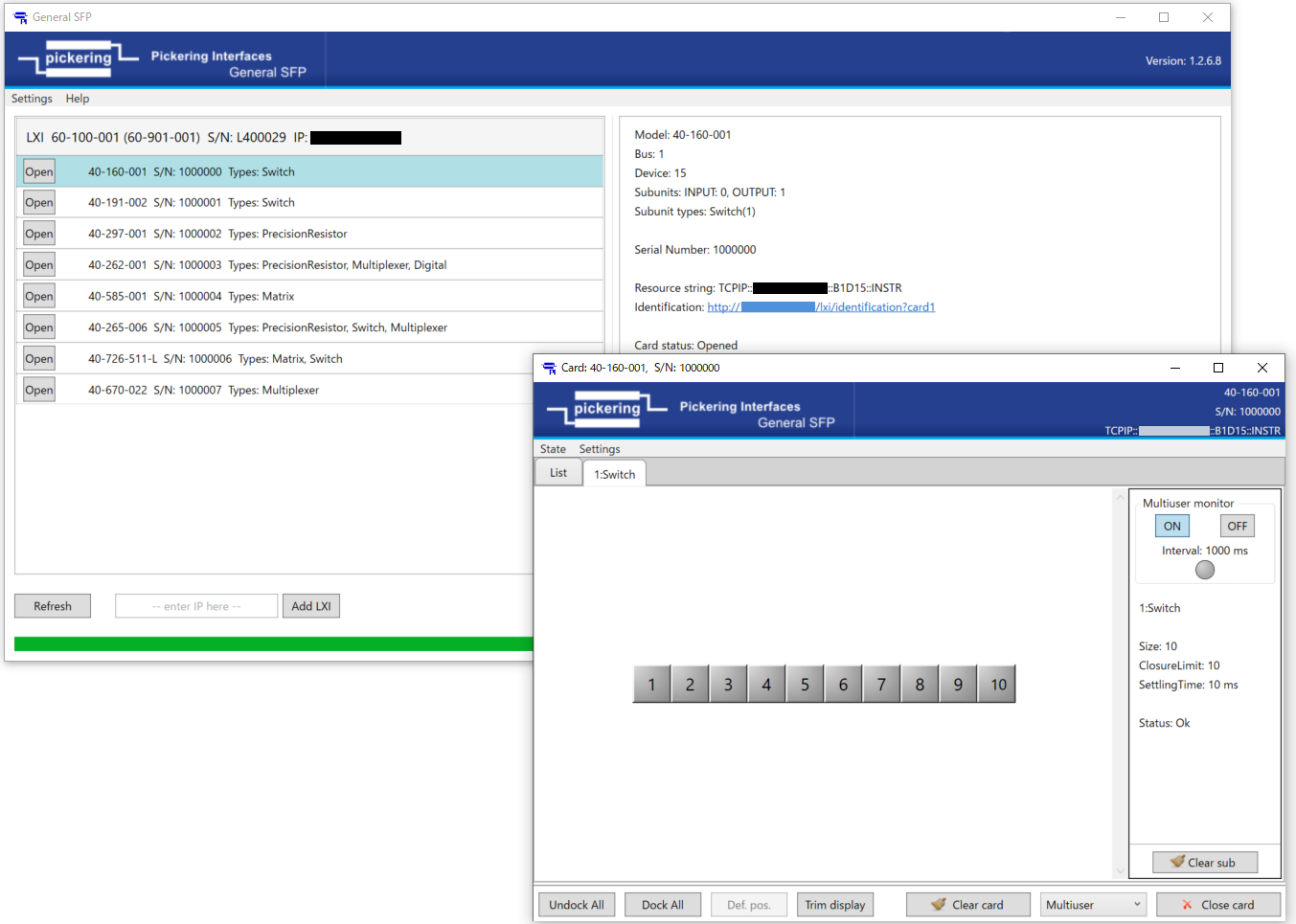

サンプルプログラムだけでなく、PXIスイッチモジュールの動作を確認するために、マウスから扱えるGeneral SFPと呼ばれるGUIのアプリケーションを提供しております。
ソフトウェア GUIから手動で操作するには お問い合わせ
