PXI マイクロ波 スイッチ

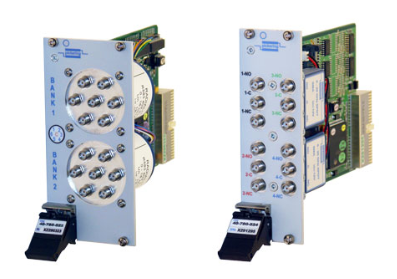

PXI/PXIe マイクロ波 スイッチ モジュール

  • 汎用スイッチ、高密度マルチプレクサ構成
  • 50Ωと75Ωのインピーダンスに合わせたモジュールを提供
  • 信号帯域は最大110GHzまで
  • 接続コネクタはSMA、SMZ および Mini SMB
  • 最大700Wまで
  • PXI環境でVISAとIVIのカーネルに対応
  • LXI環境でIVIとカーネルに対応

PXI/PXIe マイクロ波 スイッチ モジュール 概要

低挿入損失と非常に高アイソレーション特性を備えた高性能なスイッチです。

ピカリング インターフェース社ではPXI マイクロ波スイッチとして、単純なマルチプレクサから、構成を切り替える事ができるマトリクス・スイッチや大規模なマルチプレクサを提供しております。

ほとんどの製品は50Ωの特性に合わせられたものですが、75Ωに合わせた製品も標準品やカスタム製品として提供しております。

ホストとなるシャーシから、マイクロ波スイッチを分離してマウントし、専用のケーブルで接続して利用するPXIスロットを１スロットしか占有しない、リモートバージョンの製品も提供しております。

PXI / PXIe マイクロ波 スイッチ モジュール 製品一覧

トランスファ・スイッチ – SPDT スイッチ – マルチプレクサ

型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。

PXI /PXIe マイクロ波 トランスファ スイッチ モジュール
種
類		 周
波
数
範
囲		 構
成		 コ
ネ
ク
タ		 ス
ロ
ッ
ト
数		 型
番
(*)
50Ω DC ～ 18 GHz Single SMA 2 40-782B-521 *
Dual 40-782B-522 *
DC ～ 26.5 GHz Single SMA 40-782B-531 *
Dual 40-782B-532 *
DC ～ 40 GHz Single SMA-2.9 40-782B-541 *
Dual 40-782B-542 *
DC ～ 50 GHz Single SMA-2.4 40-782B-551 *
Dual 40-782B-552 *
PXI /PXIe マイクロ波 SPDT スイッチ モジュール
種
類		 周
波
数
範
囲		 構
成		 コ
ネ
ク
タ		 ス
ロ
ッ
ト
数		 型
番
(*)
50Ω DC ～ 12.4 GHz 1 x SPDT Panel Mount N-Type 2 40-780B-511 *
2 x SPDT 3 40-780B-512 *
1 x SPDT Remote Mount 1 40-780B-511-E *
2 x SPDT 40-780B-512-E *
3 x SPDT 40-780B-513-E *
DC ～ 18 GHz 1 x SPDT Panel Mount SMA 1 40-780B-521 *
1 x SPDT Internally Terminated 40-781A-021 *
1 x SPDT Externally Terminated 40-781A-121 *
2 x SPDT 40-780B-522 *
2 x SPDT Internally Terminated 2 40-781A-022 *
2 x SPDT Externally Terminated 40-781A-122 *
3 x SPDT 40-780B-523 *
4 x SPDT 40-780B-524 *
1 x SPDT Remote Mount 1 40-780B-521-E *
2 x SPDT 40-780B-522-E *
3 x SPDT 40-780B-523-E *
DC ～ 26.5 GHz 1 x SPDT Panel Mount SMA 1 40-780B-531 *
1 x SPDT Internally Terminated 40-781A-221 *
1 x SPDT Externally Terminated 40-781A-321 *
2 x SPDT 40-780B-532 *
2 x SPDT Internally Terminated 2 40-781A-222 *
2 x SPDT Externally Terminated 40-781A-322 *
3 x SPDT 40-780B-533 *
4 x SPDT 40-780B-534 *
1 x SPDT Remote Mount 1 40-780B-531-E *
2 x SPDT 40-780B-532-E *
3 x SPDT 40-780B-533-E *
DC ～ 40 GHz 1 x SPDT Panel Mount SMA-2.9 1 40-780B-541 *
1 x SPDT Internally Terminated 40-781A-421 *
1 x SPDT Externally Terminated 40-781A-521 *
2 x SPDT 40-780B-542 *
2 x SPDT Internally Terminated 2 40-781A-422 *
2 x SPDT Externally Terminated 40-781A-522 *
3 x SPDT 40-780B-543 *
4 x SPDT 40-780B-544 *
1 x SPDT Remote Mount 1 40-780B-541-E *
2 x SPDT 40-780B-542-E *
3 x SPDT 40-780B-543-E *
DC ～ 50 GHz 1 x SPDT Panel Mount SMA-2.4 1 40-780B-551 *
1 x SPDT Externally Terminated 40-781A-721 *
2 x SPDT 40-780B-552 *
2 x SPDT Externally Terminated 2 40-781A-722 *
3 x SPDT 40-780B-553 *
4 x SPDT 40-780B-554 *
1 x SPDT Remote Mount 1 40-780B-551-E *
2 x SPDT 40-780B-552-E *
3 x SPDT 40-780B-553-E *
DC ～ 67 GHz 1 x SPDT Panel Mount SMA-1.85 1 40-780B-571 *
2 x SPDT 40-780B-572 *
3 x SPDT 2 40-780B-573 *
4 x SPDT 40-780B-574 *
1 x SPDT Remote Mount 1 40-780B-571-E *
2 x SPDT 40-780B-572-E *
3 x SPDT 40-780B-573-E *
DC ～ 110 GHz 1 x SPDT Externally Terminated, Latching Panel Mount SMA1.0 1 40-781A-921-LA *
2 x SPDT Externally Terminated, Latching 2 40-781A-922-LA *
75Ω DC ～ 2.5 GHz 1 x SPDT Panel Mount 1.6/5.6 1 40-780B-751 *
2 x SPDT 40-780B-752 *
3 x SPDT 2 40-780B-753 *
4 x SPDT 40-780B-754 *
1 x SPDT Remote Mount 1 40-780B-751-E *
2 x SPDT 40-780B-752-E *
3 x SPDT 40-780B-753-E *
PXI / PXIe マイクロ波 マルチプレクサ モジュール
種
類		 周
波
数
範
囲		 構
成		 コ
ネ
ク
タ		 ス
ロ
ッ
ト
数		 型
番
(*)
50Ω DC ～ 3 GHz 1 x SP6T Panel Mount N-Type 4 40-785C-561 *
1 x SP6T Terminated 40-785C-561-T *
1 x SP6T Remote Mount 1 40-785C-561-E *
2 x SP6T 40-785C-562-E *
3 x SP6T 40-785C-563-E *
1 x SP6T Terminated 40-785C-561-TE *
2 x SP6T Terminated 40-785C-562-TE *
3 x SP6T Terminated 40-785C-563-TE *
50Ω DC ～ 6 GHz 1 x SP4T Panel Mount SMA 2 40-784B-101 *
2 x SP4T 40-784B-102 *
3 x SP4T 40-784B-103 *
1 x SP4T Remote Mount 1 40-784B-101-E *
2 x SP4T 40-784B-102-E *
3 x SP4T 40-784B-103-E *
1 x SP6T Panel Mount 2 40-784B-001 *
2 x SP6T 40-784B-002 *
3 x SP6T 40-784B-003 *
1 x SP6T Remote Mount 1 40-784B-001-E *
2 x SP6T 40-784B-002-E *
3 x SP6T 40-784B-003-E *
50Ω DC ～ 8 GHz 1 x SP8T Panel Mount N-Type 4 40-788-011 *
1 x SP8T Remote Mount 2 40-788-011-E *
2 x SP8T 40-788-012-E *
1 x SP10T 40-788-111-E *
2 x SP10T 40-788-112-E *
1 x SP12T 40-788-211-E *
2 x SP12T 40-788-212-E *
50Ω DC ～ 18 GHz 1 x SP4T Panel Mount SMA 2 40-784B-121 *
3 40-785C-421 *
2 x SP4T 2 40-784B-122 *
3 40-785C-422 *
3 x SP4T 2 40-784B-123 *
1 x SP4T, Terminated 3 40-785C-421-T *
2 x SP4T, Terminated 6 40-785C-422-T *
1 x SP4T Remote Mount 1 40-784B-121-E *
40-785C-421-E *
2 x SP4T 40-784B-122-E *
40-785C-422-E *
3 x SP4T 40-784B-123-E *
40-785C-423-E *
1 x SP4T, Terminated 40-785C-421-TE *
2 x SP4T, Terminated 40-785C-422-TE *
3 x SP4T, Terminated 40-785C-423-TE *
1 x SP6T Panel Mount 2 40-784B-021 *
3 40-785C-521 *
2 x SP6T 2 40-784B-022 *
3 40-785C-522 *
1 x SP6T 2 40-784B-023 *
1 x SP6T, Terminated 3 40-785C-521-T *
2 x SP6T, Terminated 6 40-785C-522-T *
1 x SP6T Remote Mount 1 40-784B-021-E *
40-785C-521-E *
2 x SP6T 40-784B-022-E *
40-785C-522-E *
3 x SP6T 40-784B-023-E *
40-785C-523-E *
1 x SP6T, Terminated 40-785C-521-TE *
2 x SP6T, Terminated 40-785C-522-TE *
3 x SP6T, Terminated 40-785C-523-TE *
1 x SP8T Panel Mount 3 40-788-021 *
2 x SP8T 6 40-788-022 *
1 x SP8T, Terminated 3 40-788-021-T *
2 x SP8T, Terminated 6 40-788-022-T *
1 x SP8T Remote Mount 2 40-788-021-E *
2 x SP8T 40-788-022-E *
1 x SP8T, Terminated 40-788-021-TE *
2 x SP8T, Terminated 40-788-022-TE *
1 x SP10T Panel Mount 4 40-788-121 *
2 x SP10T 6 40-788-122 *
1 x SP10T, Terminated 4 40-788-121-T *
2 x SP10T, Terminated 6 40-788-122-T *
1 x SP10T Remote Mount 2 40-788-121-E *
2 x SP10T 40-788-122-E *
1 x SP10T, Terminated 40-788-121-TE *
2 x SP10T, Terminated 40-788-122-TE *
1 x SP12T Panel Mount 4 40-788-221 *
2 x SP12T 6 40-788-222 *
1 x SP12T, Terminated 4 40-788-221-T *
2 x SP12T, Terminated 6 40-788-222-T *
1 x SP12T Remote Mount 2 40-788-221-E *
2 x SP12T 40-788-222-E *
1 x SP12T, Terminated 40-788-221-TE *
2 x SP12T, Terminated 40-788-222-TE *
50Ω DC ～ 22 GHz 1 x SP10T Panel Mount SMA 4 40-788-131 *
2 x SP10T 6 40-788-132 *
1 x SP10T, Terminated 4 40-788-131-T *
2 x SP10T, Terminated 6 40-788-132-T *
1 x SP10T Remote Mount 2 40-788-131-E *
2 x SP10T 40-788-132-E *
1 x SP10T, Terminated 40-788-131-TE *
2 x SP10T, Terminated 40-788-132-TE *
50Ω DC ～ 26.5 GHz 1 x SP4T Panel Mount SMA 2 40-784B-131 *
3 40-785C-431 *
2 x SP4T 2 40-784B-132 *
3 40-785C-432 *
3 x SP4T 2 40-784B-133 *
1 x SP4T, Terminated 3 40-785C-431-T *
2 x SP4T, Terminated 6 40-785C-432-T *
1 x SP4T Remote Mount 1 40-784B-131-E *
40-785C-431-E *
2 x SP4T 40-784B-132-E *
40-785C-432-E *
3 x SP4T 40-784B-133-E *
40-785C-433-E *
1 x SP4T, Terminated 40-785C-431-TE *
2 x SP4T, Terminated 40-785C-432-TE *
3 x SP4T, Terminated 40-785C-433-TE *
1 x SP6T Panel Mount 2 40-784B-031 *
3 40-785C-531 *
2 x SP6T 2 40-784B-032 *
3 40-785C-532 *
1 x SP6T 2 40-784B-033 *
1 x SP6T, Terminated 4 40-785C-531-T *
2 x SP6T, Terminated 6 40-785C-532-T *
1 x SP6T Remote Mount 1 40-784B-031-E *
40-785C-531-E *
2 x SP6T 40-784B-032-E *
40-785C-532-E *
3 x SP6T 40-784B-033-E *
40-785C-533-E *
1 x SP6T, Terminated 40-785C-531-TE *
2 x SP6T, Terminated 40-785C-532-TE *
3 x SP6T, Terminated 40-785C-533-TE *
1 x SP8T Panel Mount 4 40-788-041 *
2 x SP8T 6 40-788-042 *
1 x SP8T, Terminated 4 40-788-041-T *
2 x SP8T, Terminated 6 40-788-042-T *
1 x SP8T Remote Mount 2 40-788-041-E *
2 x SP8T 40-788-042-E *
1 x SP8T, Terminated 40-788-041-TE *
2 x SP8T, Terminated 40-788-042-TE *
50Ω DC ～ 40 GHz 1 x SP4T Panel Mount SMA-2.9 2 40-784B-141 *
3 40-785C-441 *
2 x SP4T 2 40-784B-142 *
3 40-785C-442 *
3 x SP4T 2 40-784B-143 *
1 x SP4T, Terminated 3 40-785C-441-T *
2 x SP4T, Terminated 6 40-785C-442-T *
1 x SP4T Remote Mount 1 40-784B-141-E *
40-785C-441-E *
2 x SP4T 40-784B-142-E *
40-785C-442-E *
3 x SP4T 40-784B-143-E *
40-785C-443-E *
1 x SP4T, Terminated 40-785C-441-TE *
2 x SP4T, Terminated 40-785C-442-TE *
3 x SP4T, Terminated 40-785C-443-TE *
1 x SP6T Panel Mount 2 40-784B-041 *
3 40-785C-541 *
2 x SP6T 2 40-784B-042 *
3 40-785C-542 *
1 x SP6T 2 40-784B-043 *
1 x SP6T, Terminated 4 40-785C-541-T *
2 x SP6T, Terminated 6 40-785C-542-T *
1 x SP6T Remote Mount 1 40-784B-041-E *
40-785C-541-E *
2 x SP6T 40-784B-042-E *
40-785C-542-E *
3 x SP6T 40-784B-043-E *
40-785C-543-E *
1 x SP6T, Terminated 40-785C-541-TE *
2 x SP6T, Terminated 40-785C-542-TE *
3 x SP6T, Terminated 40-785C-543-TE *
50Ω DC ～ 50 GHz 1 x SP4T Panel Mount SMA-2.4 3 40-785C-451 *
2 x SP4T 40-785C-452 *
1 x SP4T, Terminated 40-785C-451-T *
2 x SP4T, Terminated 6 40-785C-452-T *
1 x SP4T Remote Mount 1 40-785C-451-E *
2 x SP4T 40-785C-452-E *
3 x SP4T 40-785C-453-E *
1 x SP4T, Terminated 40-785C-451-TE *
2 x SP4T, Terminated 40-785C-452-TE *
3 x SP4T, Terminated 40-785C-453-TE *
1 x SP6T Panel Mount 3 40-785C-551 *
2 x SP6T 40-785C-552 *
1 x SP6T, Terminated 40-785C-551-T *
2 x SP6T, Terminated 6 40-785C-552-T *
1 x SP6T Remote Mount 1 40-785C-551-E *
2 x SP6T 40-785C-552-E *
3 x SP6T 40-785C-553-E *
1 x SP6T, Terminated 40-785C-551-TE *
2 x SP6T, Terminated 40-785C-552-TE *
3 x SP6T, Terminated 40-785C-553-TE *
50Ω DC ～ 67 GHz 1 x SP4T Panel Mount SMA-1.85 3 40-785C-471 *
2 x SP4T 40-785C-472 *
1 x SP4T, Terminated 40-785C-471-T *
2 x SP4T, Terminated 40-785C-472-T *
1 x SP4T Remote Mount 1 40-785C-471-E *
2 x SP4T 40-785C-472-E *
3 x SP4T 40-785C-473-E *
1 x SP4T, Terminated 40-785C-471-TE *
2 x SP4T, Terminated 40-785C-472-TE *
3 x SP4T, Terminated 40-785C-473-TE *
1 x SP6T Panel Mount 3 40-785C-571 *
2 x SP6T 40-785C-572 *
1 x SP6T, Terminated 40-785C-571-T *
2 x SP6T, Terminated 40-785C-572-T *
1 x SP6T Remote Mount 1 40-785C-571-E *
2 x SP6T 40-785C-572-E *
3 x SP6T 40-785C-573-E *
1 x SP6T, Terminated 40-785C-571-TE *
2 x SP6T, Terminated 40-785C-572-TE *
3 x SP6T, Terminated 40-785C-573-TE *
75Ω DC ～ 2.5 GHz 1 x SP6T Panel Mount 1.6/5.6 3 40-785C-751 *
2 x SP6T 40-785C-752 *
1 x SP6T Remote Mount 1 40-785C-751-E *
2 x SP6T 40-785C-752-E *
3 x SP6T 40-785C-753-E *

型番：
アスタリスク・マーク(*)が後ろについている型番については、PXI版の他に、PXIe (PXI Express)版の製品も販売しております。

構成：
SPDT = 単極双投、SP4T = 単極４投、SP6T = 単極６投、SP8T = 単極８投、
SP10T = 単極10投、SP12T = 単極12投、
Terminated = 終端機能内蔵(特に表記が無い場合は内部終端)
Internally Terminated = 内部終端、Externally Terminated = 外部終端機能付き
Latching = ラッチ機能付き

Panel Mount = パネル・マウント構成：
PXIモジュールのパネルに、マイクロ波スイッチが取り付けられています。
複数のPXIスロットを占有します。

Remote Mount = リモート・マウント構成：
マイクロ波スイッチをPXIシャーシから分けて取り付ける事ができます。
パネルマウントよりも占有するPXIスロットを減らす事ができます。

スロット数：
モジュールが占有するPXIスロットの数

マイクロ波スイッチの種類と特長について コネクタおよびケーブル お問合せ

PXI/LXI自動テストシステム

PXI/LXI自動テストシステム

お知らせ

新着情報

BGA実装検査・故障解析技術の最前線 ｢真の不良原因｣を追及する ～ハンダ不良検出装置 Ｘ 超音波断面試料作製装置コラボセミナー～
Arm IoT機器開発者必見！ 2027年から義務化されるEUサイバーレジリエンス法（CRA）とSBOMとは
ピカリング インターフェース社が、航空宇宙/車載アプリケーション向けの 高速PXIレゾルバ・シミュレーション・モジュールを発表
PAGETOP
