PXI 規格について

PXI は、PCI および PCIe (PCI Express) バスシステムに基づく高速データインターフェースを利用するためのモジュール式計測システムです。
オープン規格を採用しているため、あらゆるベンダーが製品開発の際に使用でき、モジュールのベンダーが異なっていても、さまざまなベンダーのシャーシで動作するオープンプラットフォームな仕様となっています。
市場販売されている標準品、いわゆるCOTS (Commercial off-the-shelf)を活用できるため、コストパフォーマンスの高い自動テストとのシステムを構築を実現できます。

  • PXI は、PCIバスを基に産業用に拡張された規格です。
  • PXI Express (PXIe)は、PXIの拡張として、PCI Expressを基に産業用に拡張された規格です。
PXI

PXI モジュールの外観

PXI 規格は、3U モジュールと6U モジュールの機械的な外観とコネクタを規定しています。現在では3U のモジュールが多数派となっております。

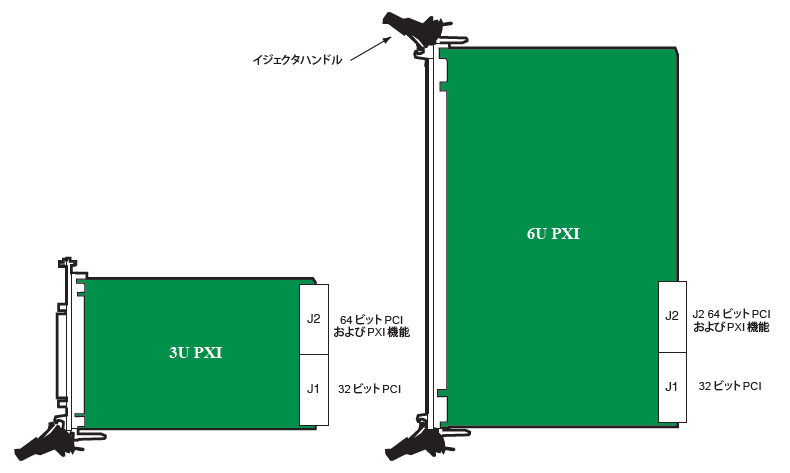

3U PXIモジュールと6U PXIモジュールの外観

PXI シャーシのスロットとモジュールの対応について

3U モジュール専用のシャーシと6U モジュールにも対応したシャーシがあります。

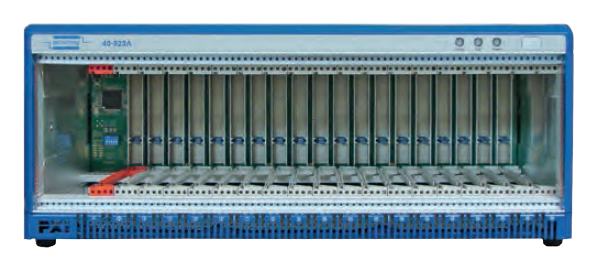

3U モジュール専用シャーシの例

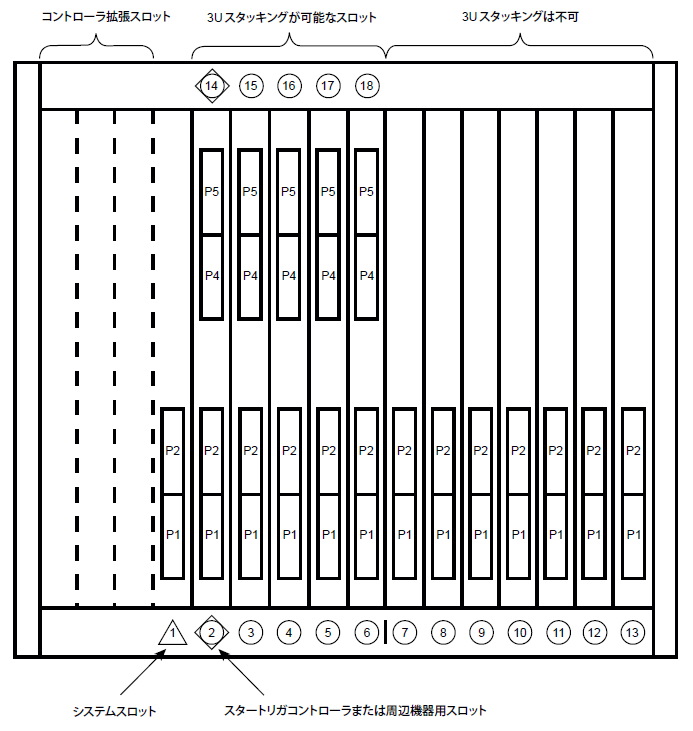

3U スタッキングが可能な6U シャーシのスロットの番号付け

  • システム・スロット
  • システム・コントローラ専用のスロットです。
    専用PCが内蔵されたコントローラ・モジュールや汎用PCへのリモート接続するための、リモート・コントローラ・インターフェース・モジュールを取り付けるためのスロットです。

  • スター・トリガ・コントローラ・スロット
  • PXIスター トリガを利用するための、スター・トリガ・コントーローラ用のスロットです。
    スター トリガを利用しない場合は、周辺モジュール用のスロットとしても利用できます。

  • 周辺機器用スロット
  • 様々な PXI 計測モジュールやPXI スイッチ・モジュールを接続するためのスロットです。 6U モジュールに対応したシャーシのスロットに対して、アダプタを利用して3U の周辺機器用モジュールを取り付けることも可能です。
    3U モジュールを上下2段に重ねて利用できるスロットはスロットの上側にスロット番号が記載されています。

PXI Express シャーシのスロットとモジュールの対応について

PXIe シャーシの機械的な仕組みは、PXI シャーシとほぼ同じですが、バックプレーンおよび PXIe モジュールへの接続は、電気的にも機械的にも異なりますが、PXIe シャーシは PXIe モジュールと PXI モジュールの両方に対応しています。

PXI Express シャーシの例

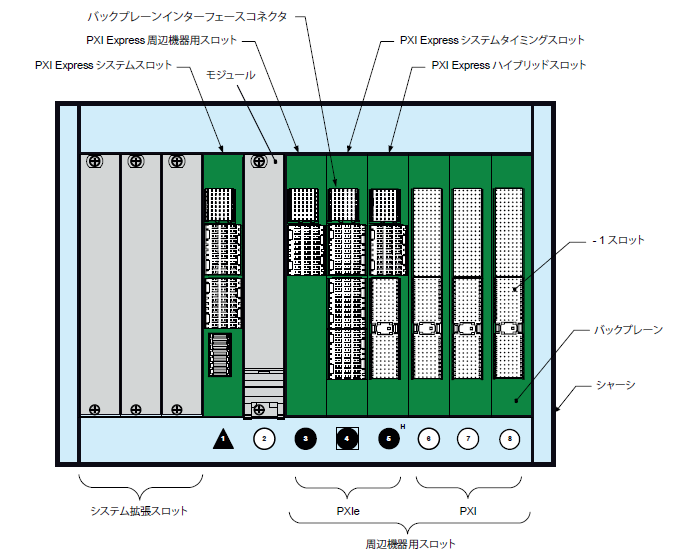

PXI Express シャーシの周辺機器用スロットの種類

  • PXI Express 周辺機器用スロット
  • PXIe モジュール専用のスロットです。

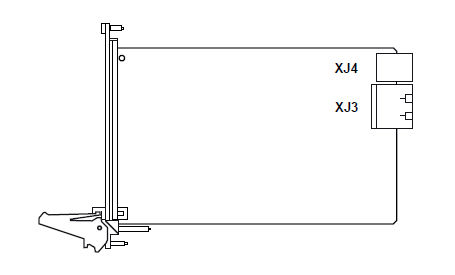

    PXIe 周辺機器 3U モジュールの外観とモジュールの例

    PXIe 周辺機器 3U モジュールの例:PXIe USB 2.0 Hub

  • ハイブリッド・スロット
  • PXI モジュールと、PXIe モジュールの両方に対応するスロットです。
    J2コネクタの一部を無くしたPXIモジュールはレガシースロットにも対応します。

    ハイブリッド・スロット対応する PXI モジュールの例

    ※ピカリングインターフェース社現在販売しているPXI周辺機器用モジュールは、ハイブリッド・スロットも対応しております。 左の図のモジュールは、PXI Hybridのコネクタ、右の図のモジュールは、32-bit CompactPCIのコネクタと表記される場合もあります。

  • レガシー・スロット
  • PXI モジュールのみをサポートするスロットです。
    背面のコネクタがフル実装されたPXIモジュールはレガシースロットにのみ対応します。

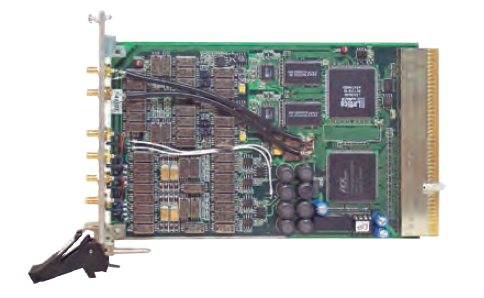

    レガシー・スロットにのみ対応する PXI モジュールの例


  • PXI Express システムタイミングスロット
  • PXIeのタイミング機能のサポート用です。
    従来PXIモジュールを挿入するためには使用できません。

    PXIe 周辺機器モジュールまたは、PXIe システム・タイミング・モジュールにのみ対応します。
