スキャン・リスト・シーケンシング＆トリガ機能付

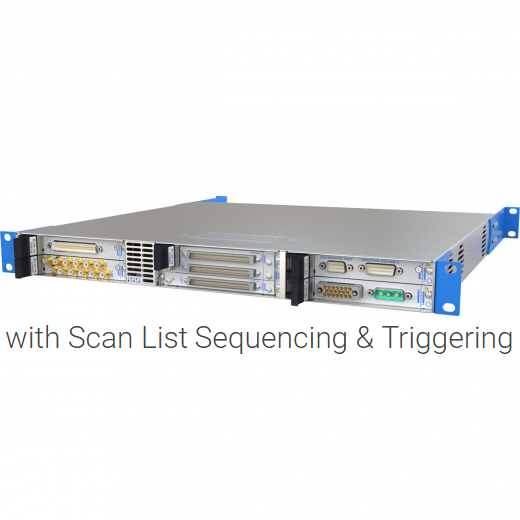

6スロット LXI/USBモジュラーシャーシ 60-106-002
- スキャン・リスト・シーケンシング＆トリガリング機能を内蔵
- 6枚までのピカリング社製3UサイズPXIスイッチング モジュールに対応(※)
- USB制御にも対応し、LXI規格1.5に完全準拠
スキャン・リスト・シーケンシング＆トリガリング機能付き
6スロット LXI/USBモジュラーシャーシの概要
ピカリン社の60-106-002モジュラーLXI / USBシャーシは、1Uラックサイズの小型フォームファクタを採用し、持ち運びが必要な用途やラックマウントに適しています。
USBまたはLXI規格に基づくイーサネットを介したリモートコントロールが可能です。
PCからネットワークを介してリモートコントロールする事ができるため、よりターゲット機器に可能な限り近づけて配置することができます。
60-106-002にはスキャン・リスト・シーケンシングとトリガ機能が内蔵されています(60-106-001にはこの機能が含まれていません)。
ピカリング社製の3UのPXIモジュール(※)を最大６枚までサポートします。マトリクス、マルチプレクサ、汎用リレー、RFスイッチ、障害挿入ユニットなど、1,000枚を超えるモジュールから選ぶことができます。
スキャン・リスト・シーケンシング＆トリガリング機能
スキャン・リスト・シーケンシングは、LXI機器上で一連の所定のシーケンスを設定する機能をユーザに提供します。
これらのシーケンスは、ソフトウェアまたは16のソフトウェア構成可能なオープンコレクタトリガのうちの1つによってトリガすることができます。
操作をグループ化することで、ターゲットスイッチ状態の複合変更を達成するために必要な制御トランザクションの数が最小限に抑えられ、1つのサブユニット内の複数の操作が1つの操作に集約され、システムスイッチの全体的なセトリング時間が短縮されます。
例えば、ユーザが第1のシーケンスにおいてX1-Y1、X4-Y1、X2-Y2を動作させたい場合には、1回の操作を行って待つだけです。
さらに、スイッチ状態シーケンスがLXIコントローラ自体に格納されるので、ホストCPUおよびイーサネットに対するトラフィックへの負担が大幅に軽減され、システム全体の待ち時間が短縮されます。
（※60-106-001には搭載されていない無い機能です。）
小規模なシステムを構築するのに最適なプラットフォームです。
ピカリング社製のPXIモジュールの組みわせで構成可能なシステムの構成例：
- 最大3312クロスポイントのマトリクス・スイッチ
- 2スロット×3組に3枚の40-560 BRIC2(1枚につき2スロット占有)を入れた場合
- 最大108チャンネルのプログラマブル抵抗/センサエミュレーション
- 6つのスロットに6枚の40-295 (18チャネル抵抗モジュール)を入れた場合
6スロットシャーシはUSB
3.0互換で、完全準拠のLXIインターフェイスを備えています。これらの通信規格により、シャーシは、HTML5をサポートするほとんどのパーソナルコンピュータとタブレットにある標準インタフェースを介して直接制御できます。
モジュラー式のテストシステムおよび計測市場でのさまざまな用途で非常に使い易い製品です。
スキャン・リスト・シーケンシング＆トリガリング機能付き
6スロット LXI/USBモジュラーシャーシの特徴
- LXIインターフェス 1.5に完全準拠
- イーサネット 1000baseTインターフェース
- USB 3.0 互換
- 1000枚を超えるピカリング社製3UサイズPXIモジュールに対応:
- ２スロット×3組で６つのユーザースロットに対応
- コンパクトな1Uフォームファクタのラック・マウント・サイズ
- スキャン・リスト・シーケンシング＆トリガリング機能内蔵
- ３年保証
LXI モジューラ・シャーシ 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
| LXI モジュラーシャーシ | |||||||
| 構 成 |
外 形 寸 法 |
電 源 ユ ニ ッ ト 数 |
定 格 |
入 力 電 圧 |
フ ァ ン 数 |
ス ロ ッ ト 数 |
型 番 |
| 3U PXI Mainframe with LXI/USB Control | 1U Half Rack | 1 External | 60W | 19VDC | 2 | 2 | 60-104-001 |
| 2U Half Rack | 2 | 4 | 60-105-001 | ||||
| 3U PXI Mainframe with LXI/USB Control | 1U Full Rack | 1 | 600W | 100-240VAC | 8 | 2×3 | 60-106-001 |
| 3U PXI Mainframe with LXI/USB Control & Scan List Sequencing & Triggering |
60-106-002 | ||||||
| 3U PXI Mainframe with LXI/USB Control | 4U Half Rack | 1 | 400W | 100-240VAC | 1 | 7 | 60-102D-001 |
| 3U PXI Mainframe with LXI/USB Control & Scan List Sequencing & Triggering |
60-102D-002 | ||||||
| 3U PXI Mainframe with LXI/USB Control | 4U Full Rack | 1 | 600W | 90-264VAC | 3 | 18 | 60-103D-001 |
| 3U PXI Mainframe with LXI/USB Control & Scan List Sequencing & Triggering |
60-103D-002 | ||||||
構成：
3U PXI Mainframe with LXI/USB Control = USB/LXIコントローラ内蔵のPXIメインフレーム
Scan List Sequencing & Triggering = スキャン・リストおよびトリガ機能付き
ファン数：
内蔵冷却ファンの数
スロット数：
PXI スロットの数
2×3 = 2スロットが3個で、合計で6スロット (※2スロット幅のPXIモジュールまで対応)
※ ピカリングインターフェス社製の大半のPXIモジュールに対応しております。PXI Express版のモジュールは非対応です。
