PXI RF マルチプレクサ モジュール

- 50Ω と 75ΩのRF マルチプレクサを提供
- 帯域は最大8GHzまで
- SMB, SMA, MCX, MS-M RFを含めた様々なコネクタに対応
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIとカーネルに対応

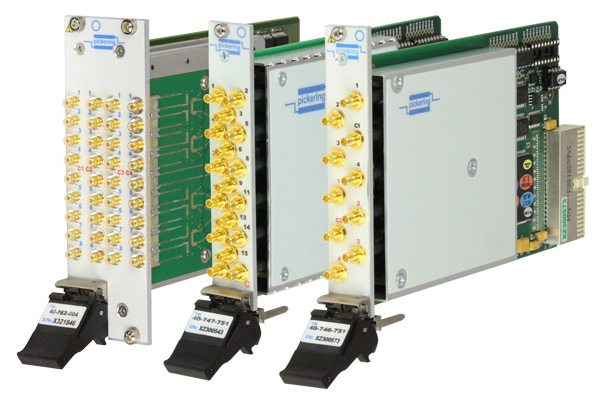

PXI RF マルチプレクサ モジュール 概要
ピカリング インターフェース社のPXI RF マルチプレクサは、最大8GHzまでの周波数に対応したスイッチを経済的に提供できます。 50Ωと75Ωが提供されており、75Ωバージョンは、電気通信と高品質のビデオ信号の切り替え用に設計されています。
PXI RFスイッチ モジュールとして、他にも、SPDTスイッチやマトリクス・スイッチの、形式も提供しております。
より高い周波数の用途や、より高い性能レベルを要求される用途では、マイクロ波 スイッチ モジュールの利用をご検討ください。
- RFスイッチ モジュールの接続に利用する高品質のRFコネクタに対応するケーブルの組配も提供しております。
- ピカリング インターフェース社の製品は3年保証です。
- 製品や提供しているサービスについてご不明な点がありましたら、気軽に弊社までお問合せください。
PXI RF マルチプレクサ モジュール 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
PXI 50Ω RF マルチプレクサ モジュール | |||||||
種 類 |
周 波 数 レ ン ジ |
S W の 種 類 |
構 成 |
バ ン ク 数 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
50Ω | DC ~ 1.3GHz | EMR | 4:1 | 5 | MS-M | 1 | 40-755-005 |
4:1 | 10 | 40-755-010 | |||||
DC ~ 600MHz | EMR | 4:1 | 2 | SMB | 1 | 40-760-002 | |
4 | 1 | 40-760-004 | |||||
8 | 2 | 40-760-008 | |||||
4:1 Terminated | 2 | 1 | 40-761A-002 | ||||
4 | 1 | 40-761A-004 | |||||
8 | 2 | 40-761A-008 | |||||
8:1 | 1 | 1 | 40-762-001 | ||||
2 | 1 | 40-762-002 | |||||
4 | 2 | 40-762-004 | |||||
8:1 Terminated | 1 | 1 | 40-763A-001 | ||||
2 | 1 | 40-763A-002 | |||||
4 | 2 | 40-763A-004 | |||||
16:1 | 1 | 1 | 40-764-001 | ||||
2 | 2 | 40-764-002 | |||||
16:1 Terminated | 1 | 1 | 40-765A-001 | ||||
2 | 2 | 40-765A-002 | |||||
32:1 | 1 | 2 | 40-766-001 | ||||
32:1 Terminated | 1 | 2 | 40-767A-001 | ||||
DC ~ 1GHz | 16:1 | SMB | 1 | 40-747-511 | |||
SMA | 2 | 40-747-521 | |||||
4:1 | 1 | BNC | 1 | 40-745-501 | |||
DC ~ 1.3GHz | EMR | 4:1 | 4 | SMB | 1 | 40-749-511 | |
SMA | 2 | 40-749-521 | |||||
DC ~1.8GHz | EMR | 4:1 | 4 | SMB | 1 | 40-755-104 | |
10 | 2 | 40-755-110 | |||||
DC ~ 2GHz | EMR | 4:1 | 1 | SMB | 1 | 40-745-591 | |
2 | SMB | 40-746-511 | |||||
SMA | 40-746-521 | ||||||
4:1 Auto Terminated | 1 | SMB | 40-740-511 | ||||
SMA | 40-740-521 | ||||||
8:1 | 1 | SMB | 1 | 40-745-511 | |||
SMA | 40-745-521 | ||||||
2 | SMB | 40-748-511 | |||||
SMA | 40-748-521 | ||||||
DC ~ 3GHz | EMR | 4:1 | 1 | SMB | 1 | 40-872-001 | |
2 | 40-872-002 | ||||||
4 | 40-872-004 | ||||||
1 | MCX | 40-872-101 | |||||
2 | 40-872-102 | ||||||
4 | 40-872-104 | ||||||
8:1 | 1 | SMB | 40-874-001 | ||||
2 | 40-874-002 | ||||||
1 | MCX | 40-874-101 | |||||
2 | 40-874-102 | ||||||
16:1 | 1 | SMB | 40-875-001 | ||||
1 | MCX | 40-875-101 | |||||
4:1 Terminated | 1 | SMB | 40-873-001 | ||||
2 | 40-873-002 | ||||||
1 | MCX | 40-873-101 | |||||
2 | 40-873-102 | ||||||
1 | SMB | 40-876-001 | |||||
2 | 40-876-002 | ||||||
4 | SMB | 40-876-004 | |||||
1 | MCX | 40-876-101 | |||||
2 | 40-876-102 | ||||||
4 | 40-876-104 | ||||||
10MHz ~ 8GHz | Solid State | 4:1 Terminated | 1 | SMA | 1 | 40-882A-001 | |
2 | 2 | 40-882A-002 | |||||
3 | 3 | 40-882A-003 | |||||
4 | 3 | 40-882A-004 | |||||
6:1 Terminated | 1 | SMA | 1 | 40-881A-001 | |||
2 | 2 | 40-881A-002 | |||||
8:1 Terminated | 1 | SMA | 2 | 40-883A-001 | |||
16:1 Terminated | 3 | 40-883A-002 |
PXI 75Ω RF マルチプレクサ モジュール | |||||||
種 類 |
周 波 数 レ ン ジ |
S W の 種 類 |
構 成 |
バ ン ク 数 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 |
75Ω | DC ~ 1GHz | EMR | 4:1 | 1 | BNC | 1 | 40-745-701 |
16:1 | 1 | 1.0 / 2.3 | 1 | 40-747-731 | |||
SMB | 40-747-751 | ||||||
8:1 | 2 | 1.0 / 2.3 | 1 | 40-748-731 | |||
SMB | 40-748-751 | ||||||
4:1 | 4 | 1.0 / 2.3 | 40-749-731 | ||||
SMB | 40-749-751 | ||||||
DC ~ 2GHz | EMR | 4:1 Auto Terminated | 1 | SMZ / Type 43 | 1 | 40-740-711 | |
1.0 / 2.3 | 40-740-731 | ||||||
SMB | 40-740-751 | ||||||
8:1 | 1 | SMZ / Type 43 | 40-745-711 | ||||
1.0 / 2.3 | 40-745-731 | ||||||
SMB | 40-745-751 | ||||||
4:1 | 2 | SMZ / Type 43 | 40-746-711 | ||||
1.0 / 2.3 | 40-746-731 | ||||||
SMB | 40-746-751 | ||||||
DC – 3GHz | EMR | 4:1 | 1 | SMB | 1 | 40-832-001 | |
2 | 40-832-002 | ||||||
4 | 40-832-004 | ||||||
1 | MCX | 40-832-101 | |||||
2 | 40-832-102 | ||||||
4 | 40-832-104 | ||||||
8:1 | 1 | SMB | 40-834-001 | ||||
2 | 40-834-002 | ||||||
1 | MCX | 40-834-101 | |||||
2 | 40-834-102 | ||||||
16:1 | 1 | SMB | 40-835-001 | ||||
1 | MCX | 40-835-101 |
SWの種類:
EMR = メカニカル・リレー、 Reed = リード・リレー、Solid State = 半導体リレー
スロット数:
モジュールが占有するPXIスロットの数
