マイクロ波スイッチ設計ツールによって、LXI マイクロ波スイッチング製品の柔軟な構成を簡単にできるようになりました。 無料のオンライン・ツールによって、5G、無線と電気通信、半導体、医療、航空宇宙、防衛にわたる信号ルーティング アプリケーション向けのに柔軟なLXI規格(イーサネットにより機器を制御できるようにするための規格)を利用したRF(ラジオ周波数帯) およびマイクロ波帯域の信号に対して接続の切替えを行うリレー システムの製作作業を大幅に簡素化します。

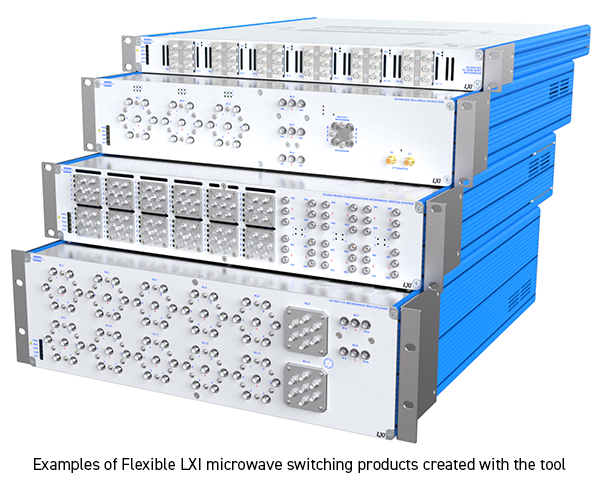

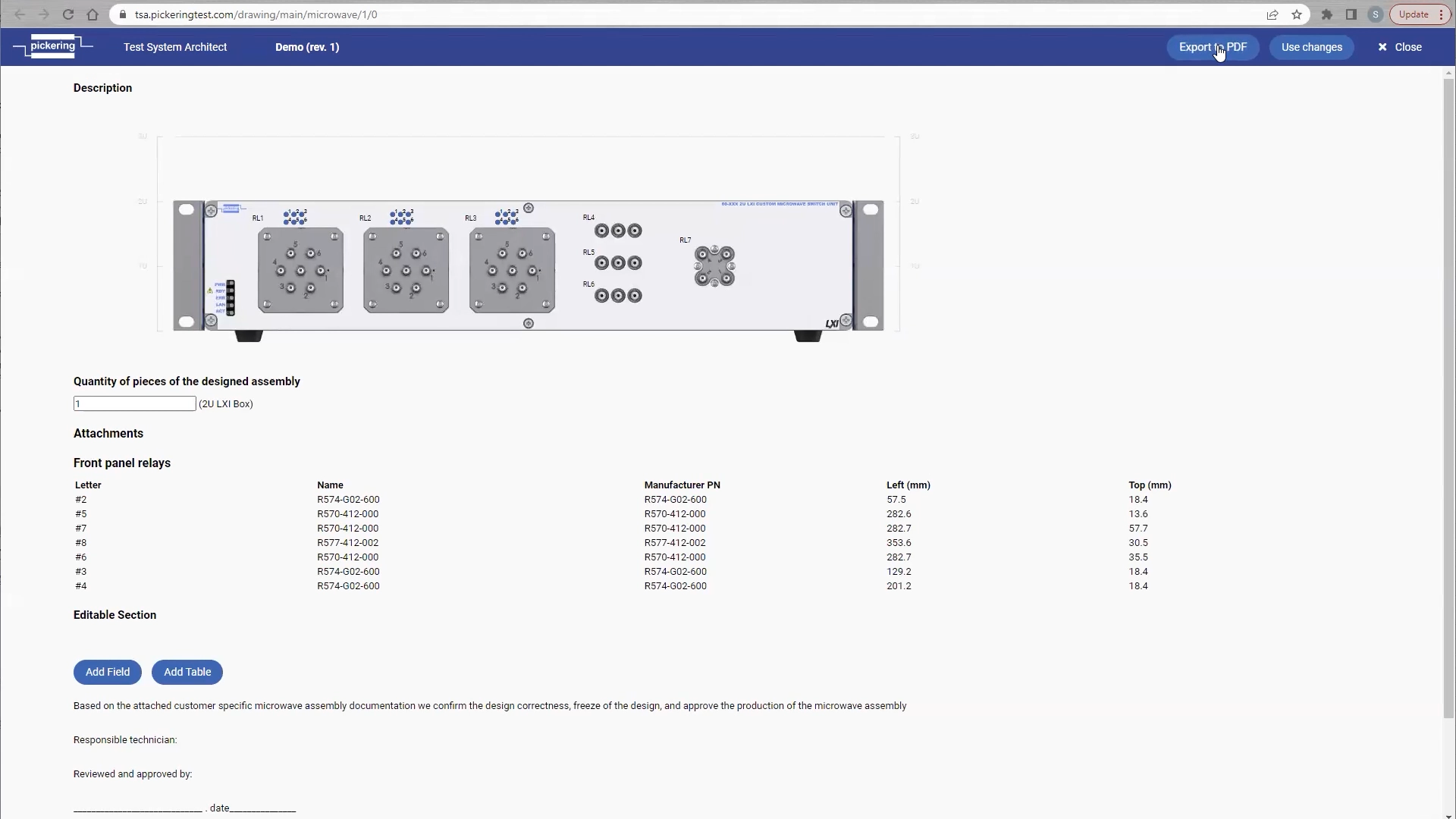

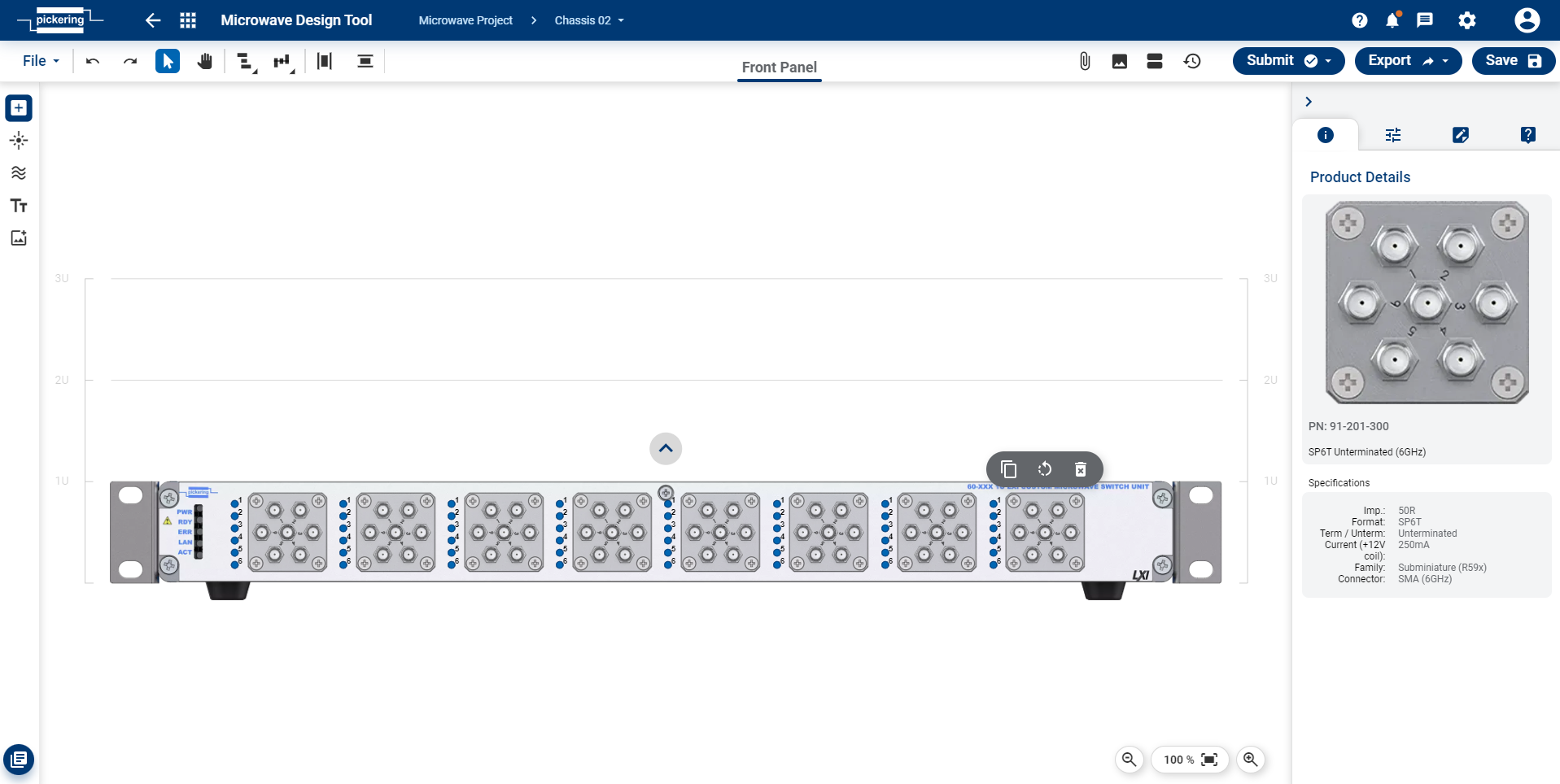

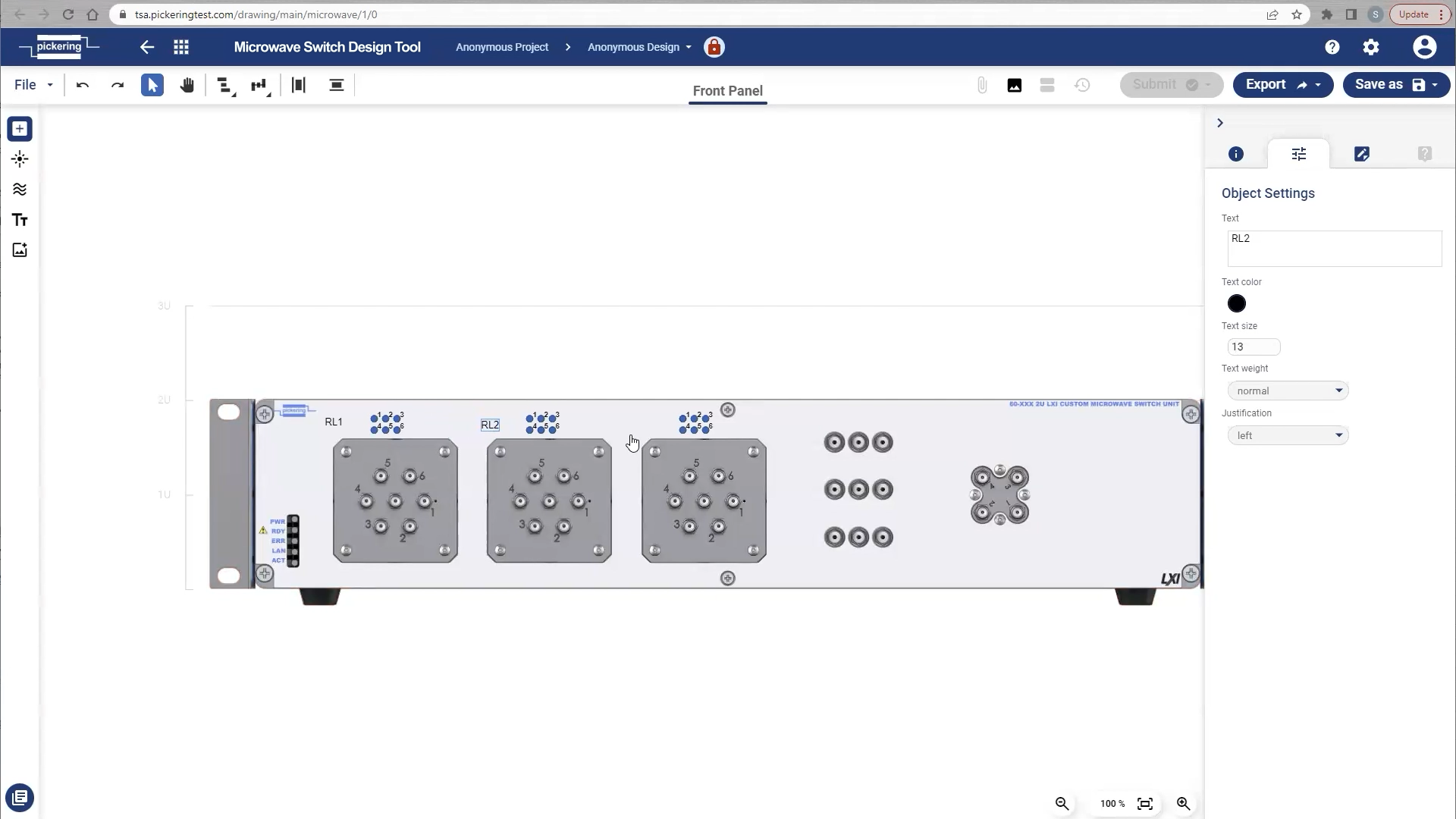

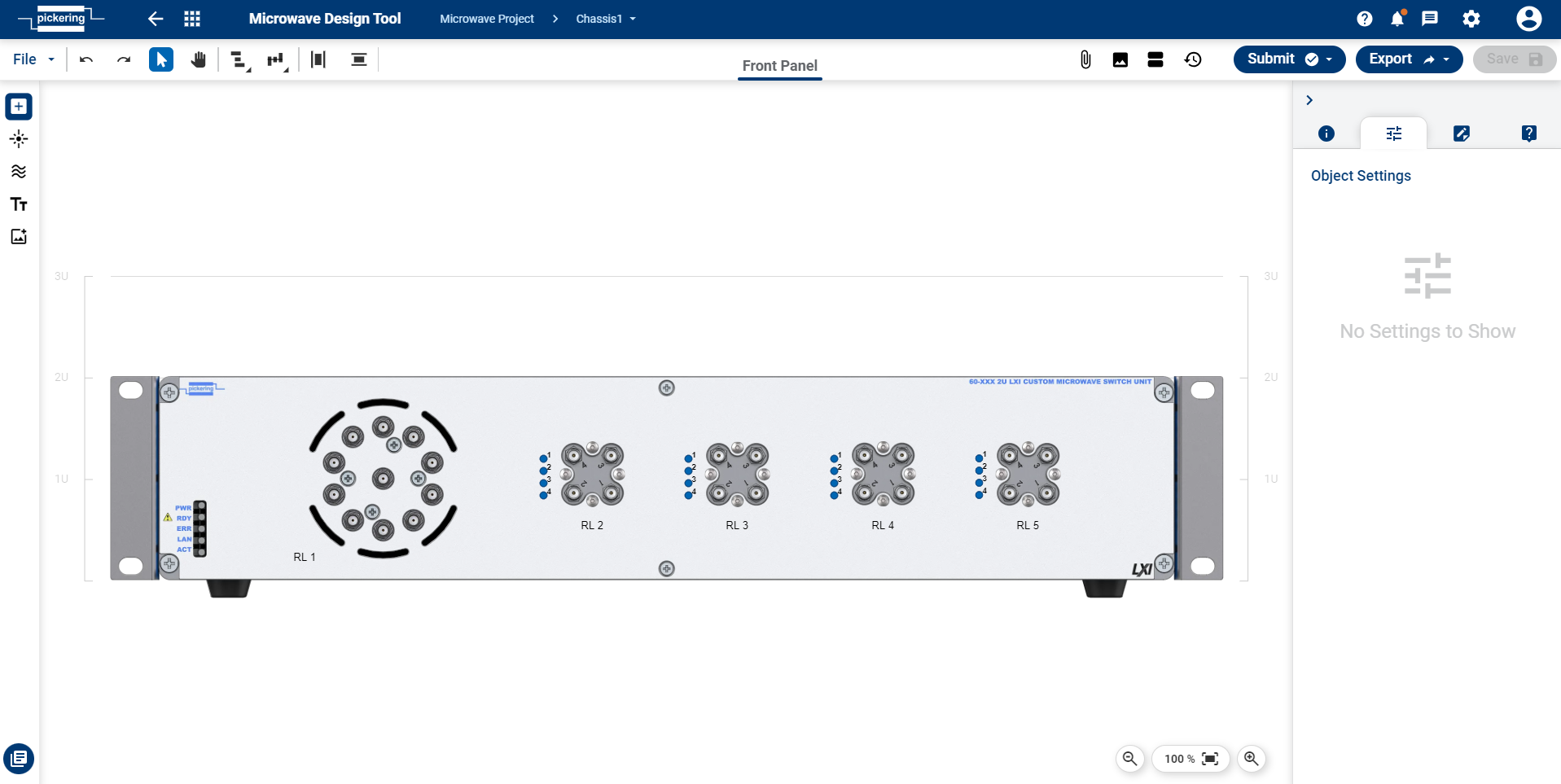

マイクロ波スイッチ設計ツールの利用画面の例

ピカリング社のマイクロ波スイッチ設計ツールの特長

• イーサネット制御を備えた完全な業界標準の LXI RF およびマイクロ波スイッチング システムを簡単に設計できます。
• コンパクトな 1U ～ 4U フォームファクタで提供
• 高性能マイクロ波リレーの組み合わせを指定して構成できます。
• リレーは最大110GHz の帯域幅、50Ωまたは75Ωインピーダンスを備え、 終端 および 非終端型 バージョンの トランスファ(transfer) 、 SPDT、 SP4T、 SP6T、 SP8T、 SP10T、および SP12Tのスイッチ構成を含みます。
• 幅広いコネクタタイプと配置の完全な柔軟性により、外部ケーブルの長さを最小限に抑えることができます。
• ラベルやフロントパネルをツールのGUIにより視覚的に編集できます。
• ツール内で必要なすべてのドキュメントや固有の部品番号の引用を生成できます。
• RF(ラジオ周波数)特性と特性の再現性が優れています。
• 低いVSWR (電圧定在波比)、非常に高い絶縁、低損失、高い電力定格
• HF帯からマイクロ波周波数まで高性能を必要とする同軸システムのスイッチングに最適
