PXI 大規模マトリクス・スイッチ 定格2A版


- 統合された最大3072クロスポイントの大規模マトリクス・スイッチ
- ユーザーの設定作業が不要
- アップグレード・パスを持ったスケーラブルなソリューション
- 4、6、8、12または16のY接続による幅広い範囲のマトリクス・サイズ
- 空きスロットがある構成も提供
- 3ミリ秒以下の高速な動作速度
- 2つ、4つまたは、8つの3U PXI スロットを占有するモジュールを提供

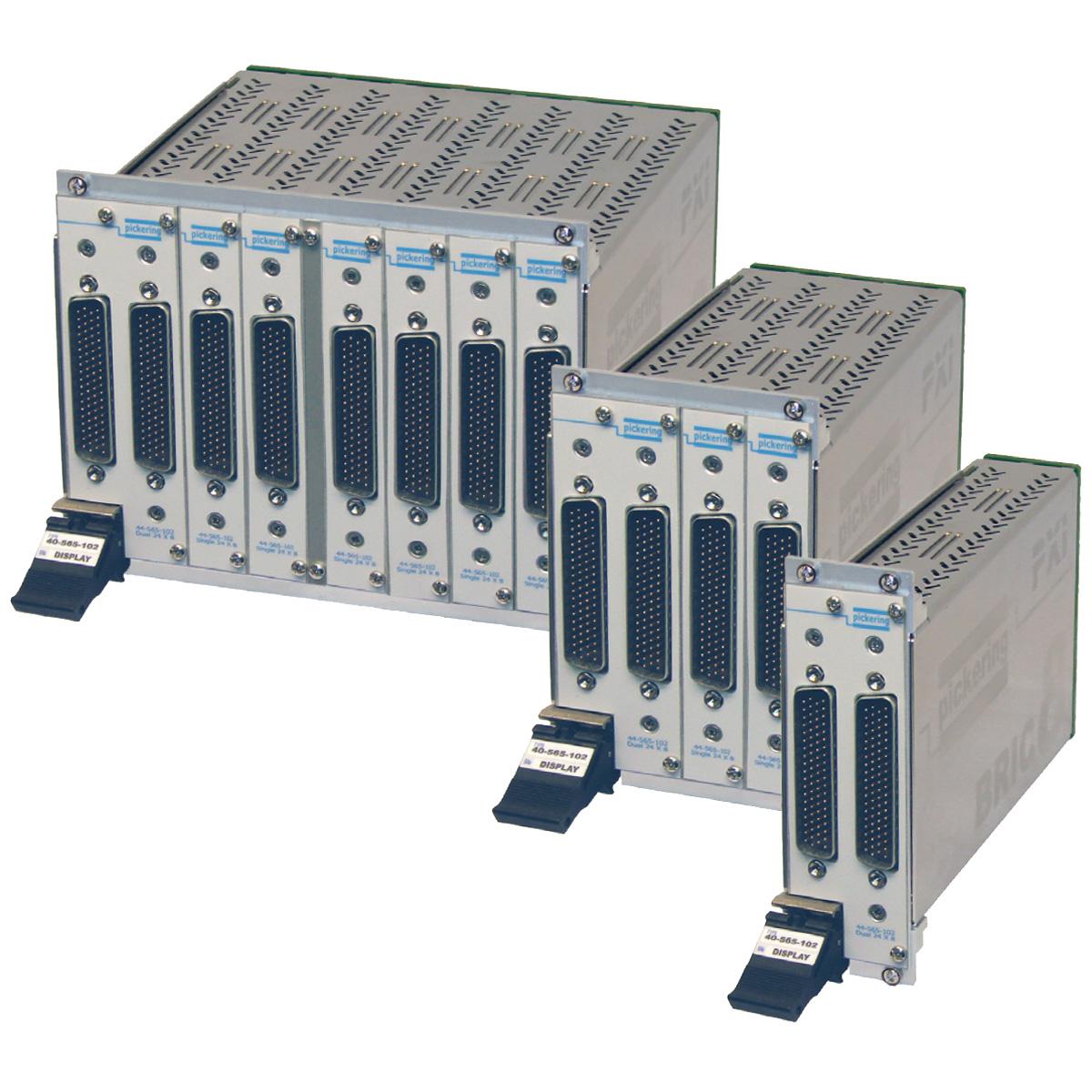

PXI 大規模マトリクス・スイッチ 定格2A 製品概要
ピカリング インターフェース社の最大2AのPXI 大規模マトリクス・スイッチ (BRIC)は、2アンペアのスイッチ定格を達成するために高品質のメカニカル・リレーを使用ています。
BRICは、複数のPXIスロットを利用して構築する大規模なPXI マトリクス・スイッチを、高価な拡張ケーブルを使わずに実現できます。
BRICは、完全に統合されたプログラミング・インターフェースにより、ユーザーのプログラムからは、一つのマトリクス・スイッチとして容易に扱えるため、プログラミング作業上の誤りを生む可能性を減らせます。
大半のモデルが、ピカリング インターフェース社の提供する内蔵リレー自己診断テストツールである、BIRST (Built-In-Relay-Self-Test)と eBIRST スイッチ システム テストツールに対応しています。このツールは、迅速かつ単純にPXIやLXI、PCIに接続された、スイッチ・システムのリレーの故障を発見する事ができます。
PXI 大規模マトリクス・スイッチ 定格2A 製品一覧
型番をクリックすると英国ピカリング社のページを開きます。
PXI 大規模マトリクス・スイッチ モジュール 1極版 | ||||||
種 類 |
電 流 |
S W の 種 類 |
電 圧 |
ス ロ ッ ト 数 |
マ ト リ ク ス |
型 番 |
x4 Analog Bus | 2A | EMR | 200VDC/140VAC | 2 | 75×4 | 40-568-201 |
150×4 | 40-568-202 | |||||
4 | 75×4 | 40-568-001 | ||||
150×4 | 40-568-002 | |||||
225×4 | 40-568-003 | |||||
300×4 | 40-568-004 | |||||
8 | 75×4 | 40-568-101 | ||||
150×4 | 40-568-102 | |||||
225×4 | 40-568-103 | |||||
300×4 | 40-568-104 | |||||
375×4 | 40-568-105 | |||||
450×4 | 40-568-106 | |||||
525×4 | 40-568-107 | |||||
600×4 | 40-568-108 | |||||
x6 Analog Bus | 2A | EMR | 150VDC/100VAC | 2 | 58×6 | 40-596-201 |
116×6 | 40-596-202 | |||||
4 | 58×6 | 40-596-001 | ||||
116×6 | 40-596-002 | |||||
174×6 | 40-596-003 | |||||
232×6 | 40-596-004 | |||||
8 | 58×6 | 40-596-101 | ||||
116×6 | 40-596-102 | |||||
174×6 | 40-596-103 | |||||
232×6 | 40-596-104 | |||||
290×6 | 40-596-105 | |||||
348×6 | 40-596-106 | |||||
406×6 | 40-596-107 | |||||
464×6 | 40-596-108 | |||||
x8 Analog Bus | 2A | EMR | 100VDC/70VAC | 2 | 44×8 | 40-567-201 |
88×8 | 40-567-202 | |||||
4 | 44×8 | 40-567-001 | ||||
88×8 | 40-567-002 | |||||
132×8 | 40-567-003 | |||||
176×8 | 40-567-004 | |||||
8 | 44×8 | 40-567-101 | ||||
88×8 | 40-567-102 | |||||
132×8 | 40-567-103 | |||||
176×8 | 40-567-104 | |||||
220×8 | 40-567-105 | |||||
264×8 | 40-567-106 | |||||
308×8 | 40-567-107 | |||||
352×8 | 40-567-108 | |||||
x12 Analog Bus | 2A | EMR | 100VDC/70VAC | 2 | 32×12 | 40-597-201 |
64×12 | 40-597-202 | |||||
4 | 32×12 | 40-597-001 | ||||
64×12 | 40-597-002 | |||||
96×12 | 40-597-003 | |||||
128×12 | 40-597-004 | |||||
8 | 32×12 | 40-597-101 | ||||
64×12 | 40-597-102 | |||||
96×12 | 40-597-103 | |||||
128×12 | 40-597-104 | |||||
160×12 | 40-597-105 | |||||
192×12 | 40-597-106 | |||||
224×12 | 40-597-107 | |||||
256×12 | 40-597-108 | |||||
x16 Analog Bus | 2A | EMR | 100VDC/70VAC | 2 | 24×16 | 40-598-201 |
48×16 | 40-598-202 | |||||
4 | 24×16 | 40-598-001 | ||||
48×16 | 40-598-002 | |||||
72×16 | 40-598-003 | |||||
96×16 | 40-598-004 | |||||
8 | 24×16 | 40-598-101 | ||||
48×16 | 40-598-102 | |||||
72×16 | 40-598-103 | |||||
96×16 | 40-598-104 | |||||
120×16 | 40-598-105 | |||||
144×16 | 40-598-106 | |||||
168×16 | 40-598-107 | |||||
192×16 | 40-598-108 |
PXI 大規模マトリクス・スイッチ モジュール 2極版 | 全モジュールは BIRST – Built in Relay Self-Test機能を内蔵 | |||||
種 類 |
電 流 |
S W の 種 類 |
電 圧 |
ス ロ ッ ト 数 |
マ ト リ ク ス |
型 番 |

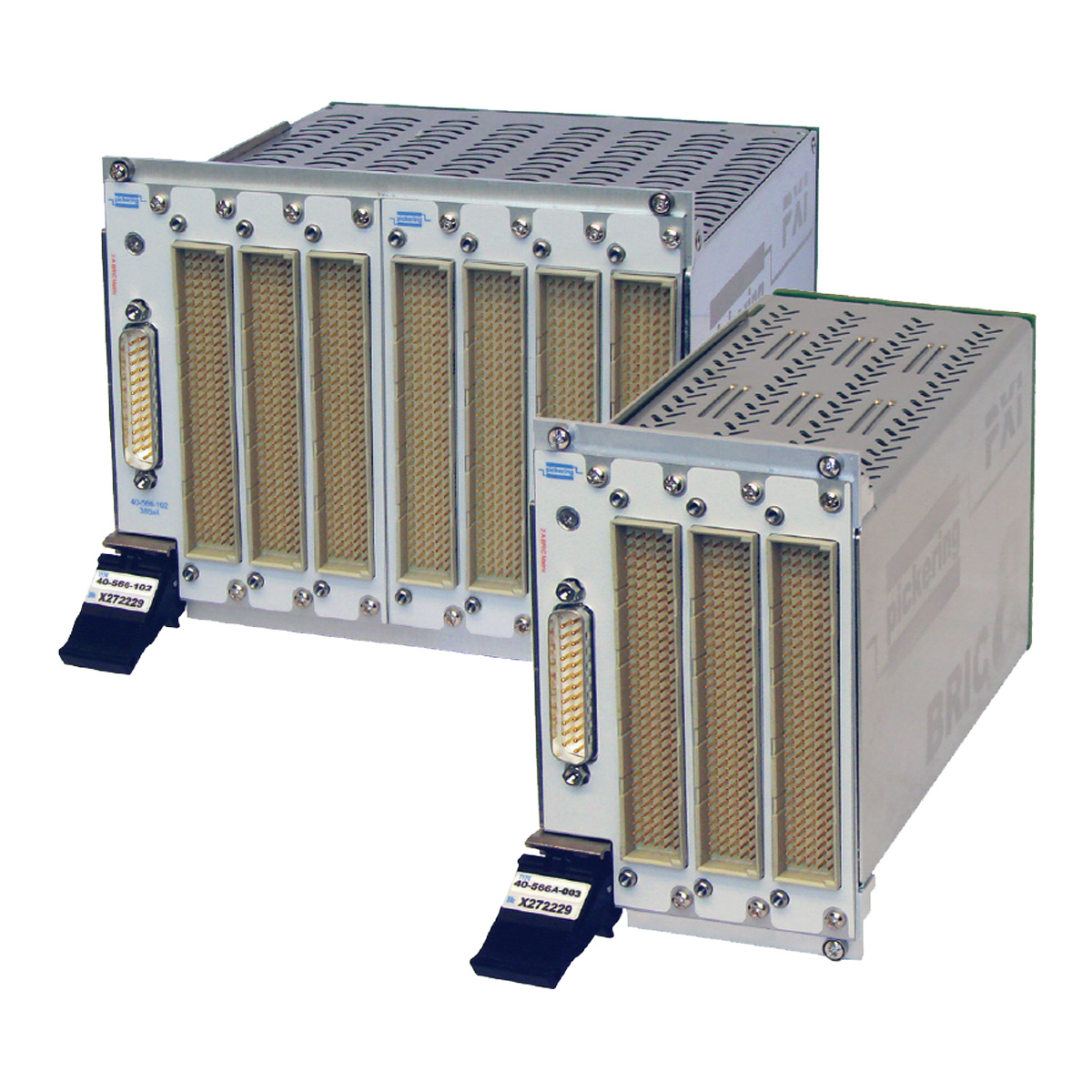

x4 Analog Bus | 2A | EMR | 150VDC/100VAC | 4 | 55×4 | 40-566A-001 |
110×4 | 40-566A-002 | |||||
165×4 | 40-566A-003 | |||||
8 | 55×4 | 40-566A-101 | ||||
110×4 | 40-566A-102 | |||||
165×4 | 40-566A-103 | |||||
220×4 | 40-566A-104 | |||||
275×4 | 40-566A-105 | |||||
330×4 | 40-566A-106 | |||||
385×4 | 40-566A-107 | |||||
x8 Analog Bus | 2A | EMR | 150VDC/100VAC | 2 | 29×8 | 40-565B-202-29×8 |
58×8 | 40-565B-202-58×8 | |||||
4 | 29×8 | 40-565B-002-29×8 | ||||
58×8 | 40-565B-002-58×8 | |||||
87×8 | 40-565B-002-87×8 | |||||
116×8 | 40-565B-002-116×8 | |||||
8 | 29×8 | 40-565B-102-29×8 | ||||
58×8 | 40-565B-102-58×8 | |||||
87×8 | 40-565B-102-87×8 | |||||
116×8 | 40-565B-102-116×8 | |||||
145×8 | 40-565B-102-145×8 | |||||
174×8 | 40-565B-102-174×8 | |||||
203×8 | 40-565B-102-203×8 | |||||
232×8 | 40-565B-102-232×8 |
種類:
Analog Bus = BRIC上に内蔵されたバックプレーン上で、
Y接続のために利用されるアナログ・バスの本数
電流:
最大定格電流
SWの種類:
EMR = メカニカル・リレー、 Reed = リード リレー、Solid State = 半導体リレー
最大定格電圧
スロット数:
モジュールが占有するPXIスロットの数
