PXI 高密度 スイッチ : 汎用スイッチ・ マルチプレクサ・ マトリクス
PXI / PXIe 高密度 マトリクス・スイッチ モジュール
- ルテニウム・リード、メカニカルとソリッド・ステート・リレーのバージョンを提供
- シングルとデュアルのマトリクス構成
- 部分実装の構成も提供
- 複数のカードで拡張可能
- PXI環境でVISAとIVIのカーネルに対応
- LXI環境でIVIのカーネルに対応
- 標準で3年保証

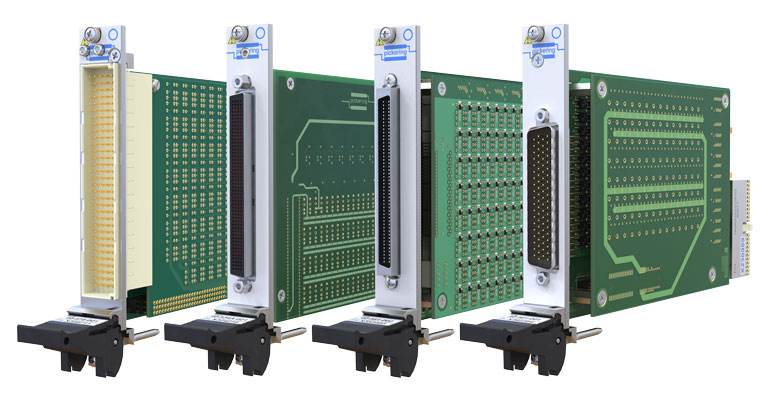

PXI / PXIe 高密度 マトリクス・スイッチ モジュール 概要
高密度を要求する用途向けに設計されています

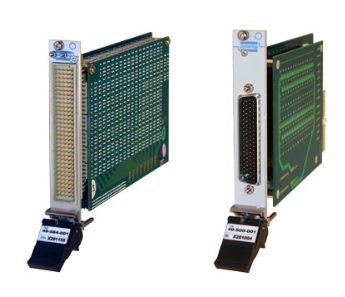

ピカリング インターフェース社のPXI 高密度 マトリクス・スイッチ
モジュールは、PXI規格で高密度のマトリクス・スイッチを必要とするアプリケーション向けに、コスト効果の高いソリューションです。複数のモジュールを接続しマトリクスを拡張できます。
リード・リレー版は、低い電圧から中ぐらいの電圧の条件のスイッチングに優れた性能を発揮する、ルテニウムをスパッタリング加工した高品質の接点が使われています。
ソリッド・ステート・リレー 版は、スイッチング速度が高速で長寿命です。 メカニカル・リレー版は、最大2Aまでの電流を扱えます。
大半のモデルが、ピカリング
インターフェース社の提供する内蔵リレー自己診断テストツールである、BIRST (Built-In-Relay-Self-Test)と eBIRST スイッチ システム
テストツールに対応しています。このツールにより、迅速かつ単純に、LXI、PCIやPXIのスイッチ・システムのリレーの故障を見つける事ができます。
モジュール間の接続に使用するケーブルの組配も承ります。
PXI / PXIe 高密度 マトリクス・スイッチ モジュール 製品一覧
型番やコネクタ名をクリックすると英国ピカリング社のページを開きます。
| PXI / PXIe 高密度 マトリクス・スイッチ モジュール – 1極版 | |||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 (*) |
| x2 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | Dual 16×2 | 50-pin Male D-type | 1 | 40-520-501 |
| 32×2 | 40-520-502 | ||||||
| 64×2 | 200-pin Female LFH | 40-533B-031 | |||||
| 2A | EMR | 300 VDC / 250 VAC | 128×2 | 160-pin Male DIN41612 | 40-584A-001 * | ||
| x4 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | Dual 12×4 | 50-pin Male D-type | 40-520-405 | |
| Dual 16×4 | 40-520-404 | ||||||
| 16×4 | 40-520-403 | ||||||
| 24×4 | 40-520-402 | ||||||
| 32×4 | 40-520-401 | ||||||
| 150mA (350mA) | Solid State | 100 V (DC または AC peak) |
64×4 | 78-pin Male D-type | 40-501-001 | ||
| 0.5 A | Reed Relay | 150 VDC / 100 VAC | Dual 32×4 | 200-pin Female LFH | 1 | 40-534A-021 | |
| Screened Reed | 40-534A-021-S | ||||||
| Reed Relay | Dual 44×4 | 96-pin Male Micro-D | 40-536-021 | ||||
| Reed Relay | 92×4 | 40-535-021 | |||||
| 132×4 | 200-pin Female LFH | 40-540-021 | |||||
| 0.5A (1.5A) | Solid State | 60 V (DC または AC peak) |
64×4 | 78-pin Male D-type | 1 | 40-500-001 | |
| 1A | Reed Relay | 150 VDC / 100 VAC | 64×4 | 200-pin Female LFH | 40-533B-021 | ||
| 2A | EMR | 300 VDC / 250 VAC | 64×4 | 78-pin Male D-type | 40-585A-001 * | ||
| 84×4 | 160-pin Male DIN41612 | 40-575-001 | |||||
| x6 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | Dual 12×6 | 50-pin Male D-type | 40-520-304 | |
| Dual 16×6 | 40-520-303 | ||||||
| 24×6 | 40-520-302 | ||||||
| 32×6 | 40-520-301 | ||||||
| 2A | EMR | 300 VDC / 250 VAC | 64×6 | 78-pin Male D-type | 40-576-001 | ||
| x8 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | Dual 8×8 | 50-pin Male D-type | 1 | 40-520-207 |
| Dual 12×8 | 40-520-206 | ||||||
| Dual 16×8 | 40-520-205 | ||||||
| 8×8 | 40-520-204 | ||||||
| 16×8 | 40-520-203 | ||||||
| 24×8 | 40-520-202 | ||||||
| 32×8 | 40-520-201 | ||||||
| 0.5A | Dual 16×8 | 96-pin Male Micro-D | 40-532-021 | ||||
| Screened Reed | 40-532-021-S | ||||||
| Reed Relay | 32×8 | 40-531-021 | |||||
| Screened Reed | 40-531-021-S | ||||||
| Reed Relay | 44×8 | 40-537-021 | |||||
| 55×8 | 40-538-021 | ||||||
| 66×8 | 40-541-021 | ||||||
| 1A | 32×8 | 40-530-021 | |||||
| 2A | EMR | 300 VDC / 250 VAC | 32×8 | 50-pin Male D-type | 1 | 40-586B-001 * | |
| 50×8 | 78-pin Male D-type | 40-577-001 | |||||
| x12 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | 8×12 | 50-pin Male D-type | 40-520-103 | |
| 12×12 | 40-520-102 | ||||||
| 16×12 | 40-520-101 | ||||||
| 2A | EMR | 300 VDC / 250 VAC | 36×12 | 40-578-001 | |||
| x16 Analog Bus | 1A | Reed Relay | 150 VDC / 100 VAC | 16×16 | 40-520-001 | ||
| 0.5A | 33×16 | 68-pin Male Micro-D | 40-542-021 | ||||
| 2A | EMR | 300 VDC / 250 VAC | 16×16 | 37-pin Male D-type | 40-587B-001 | ||
| 28×16 | 50-pin Male D-type | 40-579-001 | |||||
| PXI / PXIe 高密度 マトリクス・スイッチ モジュール – 2極版 | |||||||
| 種 類 |
電 流 |
Ｓ Ｗ の 種 類 |
電 圧 |
構 成 |
コ ネ ク タ |
ス ロ ッ ト 数 |
型 番 (*) |
| x2 Analog Bus | 1A | Reed Relay | 150VDC / 100VAC | 64×2 | 200-pin Female LFH | 1 | 40-533B-032 |
| x4 Analog Bus | 0.5A | Reed Relay | Dual 32×4 | 40-534A-022 | |||
| 1A | 64×4 | 40-533B-022 | |||||
| 2A | EMR | 300VDC / 250VAC | 160-pin Male DIN41612 | 40-583-001 | |||
| x8 Analog Bus | 0.5A | Reed Relay | 150VDC / 100VAC | 32×8 | 96-pin Male Micro-D | 40-531-022 | |
| Dual 16×8 | 40-532-022 | ||||||
| 1A | EMR | 33×8 | 40-581-002 | ||||
| 2A | 32×8 | 160-pin Male DIN41612 | 40-580-001 | ||||
| 220VDC / 250VAC | 2x 104-pin Male D-type | 2 | 40-588-222 * | ||||
| 16×8 | 104-pin Male D-type | 40-588-212 * | |||||
| x16 Analog Bus | 270VDC / 225VAC | 16×16 | 78-pin Male D-type | 1 | 40-582A-001 | ||
型番：
アスタリスク・マーク(*)が後ろについている型番については、PXI版の他に、PXIe
(PXI Express)版の製品も販売しております。
- PXI版のモジュールは、PXIシャーシとPXI Expressハイブリッド・シャーシ、LXIシャーシに対応
- PXI Express版のモジュールは、PXI Expressシャーシに対応
Analog Bus = (Y接続の) アナログ・バスの本数
SWの種類：
Reed = リード・リレー
Screened Reed = スクリーンド・リード・リレー (耐ノイズ性能を向上させたリード・リレー)
EMR = メカニカル・リレー
Solid State = ソリッド・ステート・リレー (半導体リレー)
構成：
Dual = マトリクスが２つ入っています
スロット数：
モジュールが占有するPXIスロットの数
