ECUの設計信頼性検証の成功事例

ECU (Engine-Control-Unit) の設計信頼性検証の成功事例

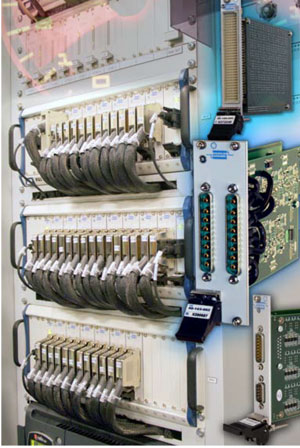

ECU (Engine-Control-Unit)の設計信頼性検証の自動化し、リアルタイム性を確保する必要があるため、PXIシステムを選択いたしました。

ピカリングのシステムと他社のハードウェアを組み合わせることにより、コスト/柔軟性、テストのパフォーマンスが向上いたしました。 　また、ケーブルの配線もすっきりしました。

ECUの設計信頼性検証の自動化の課題

手動のケーブル配線にて障害挿入を行っているため、以下の問題があり、改善が必須でした。

1. ヒューマンエラーが発生する
2. テスト時間が遅い
3. コスト高になる

ECUのテスト内容

1. ピン同士のショート
2. 電源、GNDへのショート
3. 誤ったセンサーデータの入力

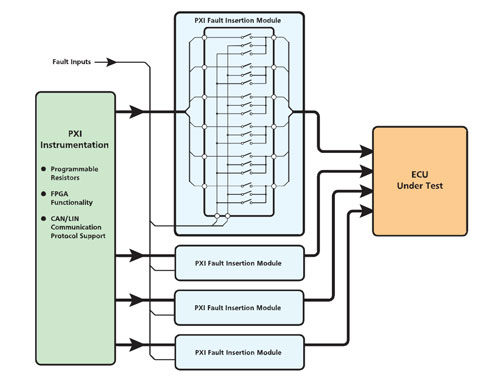

ECUのテストのために利用されるPXIモジュール

• ピカリング社製のモジュール

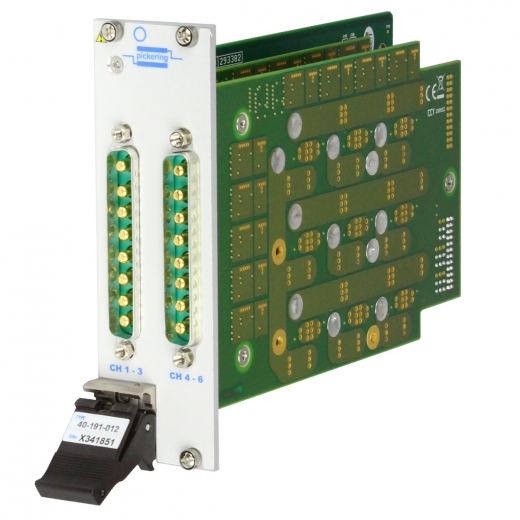

  1. 障害挿入 : 40-191-012 x24
  2. 障害挿入 : 40-194-001 x22
  3. 障害挿入 : 40-190B-001 x1
  4. プログラマブル抵抗 : 40-295-121-10/16 x1（センサーシミュレーション)

  ※型番をクリックすると英国ピカリング社のページを開きます。

  障害挿入とは プログラム抵抗とは センサーシミュレーションとは
  障害挿入モジュール一覧 プログラム抵抗モジュール一覧
• その他メーカのモジュール
  1. FPGA
  2. CAN / LIN 通信
