バッテリ・マネジメント・システム(BMS)のテスト

バッテリ・マネジメント・システム(BMS)のテスト

自動車や航空宇宙などの業界で電気自動車の採用が増えるにつれて、取り組むべき重要な課題の 1 つは、バッテリー管理システム (BMS) の効果的なテストと検証です。
BMSテストのユーザー成功事例 資料のダウンロード お問合せ

BMSのテストにPXIを利用する場合の利点

モジュール式の PXIベースのスイッチおよびシミュレーションモジュールを使用すると、BMS のテストで次のような多くの利点が得られます。

  • 必要なものを正確に満たすように最適化でき、進化する要件に対応するために簡単に変更できる、完全に柔軟なテスト システム
  • マルチベンダーの計測器と通信モジュールをシームレスに統合しながら、システムの寿命を延ばし、陳腐化を軽減する業界標準のオープン アーキテクチャ

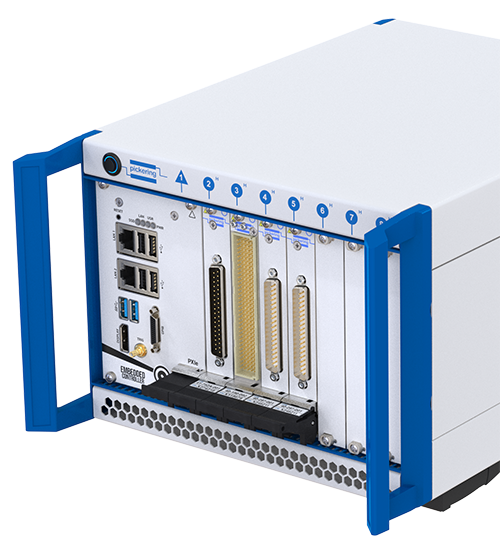

BMS テストを容易にするために、ピカリング社のPXI/PXIe マルチセル・バッテリ・シミュレータ/エミュレータ・シリーズは、モジュール式でスケーラブルなプラットフォームの利点を備えたバッテリ スタック エミュレーションに最適です。これらのモジュールは、プログラムまたはピカリング社が提供するソフトウェア・パネルによる制御を利用して、電圧および電流の値を直接読みだす事を可能にします。

絶縁仕様が750Vであるため、最大100セルのバッテリ・シミュレーションをサポートする BMSのテストシステムを構築できます。このようなシステムを構築するために、19スロットPXIシャーシ、または19スロットのPXIe シャーシ等を利用する事ができます

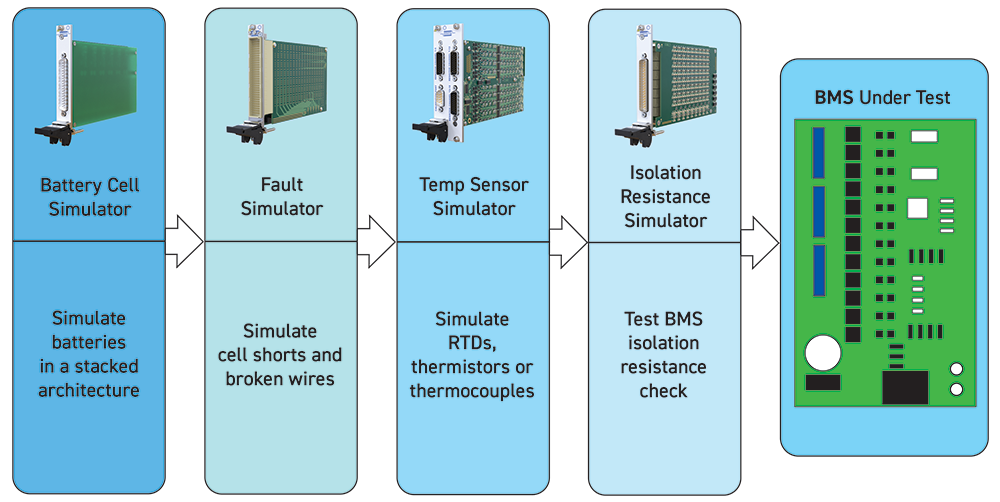

柔軟性の高いBMSのテスト・システムの構築例

柔軟性の高いBMSのテスト・システムを構築する場合には、バッテリ・シミュレータを、次のような他のPXI スイッチおよびシミュレーション・モジュールと組み合わせて利用します。

バッテリ シミュレータ モジュールは、CANbus インターフェイスなどの他のベンダーの PXI モジュールと組み合わせて、完全に柔軟なテスト システムを作成することもできます。
