DDRメモリプロトコルアナライザ

新製品 DDRプロトコルアナライザ FS2800

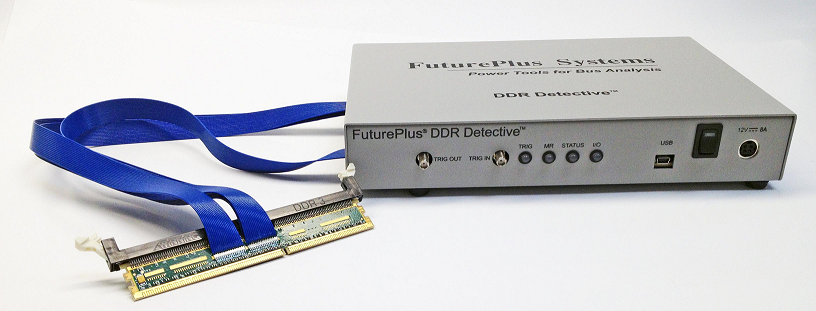

DDR_Detective

DDRプロトコルアナライザはJEDEC違反を自動検出できます

DDRプロトコルアナライザは、パソコンと接続して高速なDDR4、DDR3、LPDDR4、LPDDR3メモリのJEDECプロトコル違反チェック、プロトコル測定、デバッグを加速するソリューションです。本製品は、プローブ用のハードウェアとパソコン用の制御ソフトウェア、解析用のツールが付属しているため、すぐにデバッグ環境が整います。




製品の特徴

  • 45のJEDECプロトコル違反について、300を超える項目を自動チェックできます。
  • DDR4 2667, DDR3 2133, LPDDR4 3200, LPDDR3 1600を測定できます。
  • オンボード DDR3 / DDR3 1867 DIMM / DDR4 1600 SO-DIMM のプロトコルを解析ができます。
  • DDR3 DIMM は、240pin DIMM 形状の Unbuffered(UDIMM)、Registerd(RDIMM) に対応します。
  • DDR3 SO-DIMM は、 204pinのSO-DIMM形状 のモジュールに対応します。
  • DDR3 1867 BGAパッケージのDDR3メモリ(X4,X8,X16 64bit)に対応します。

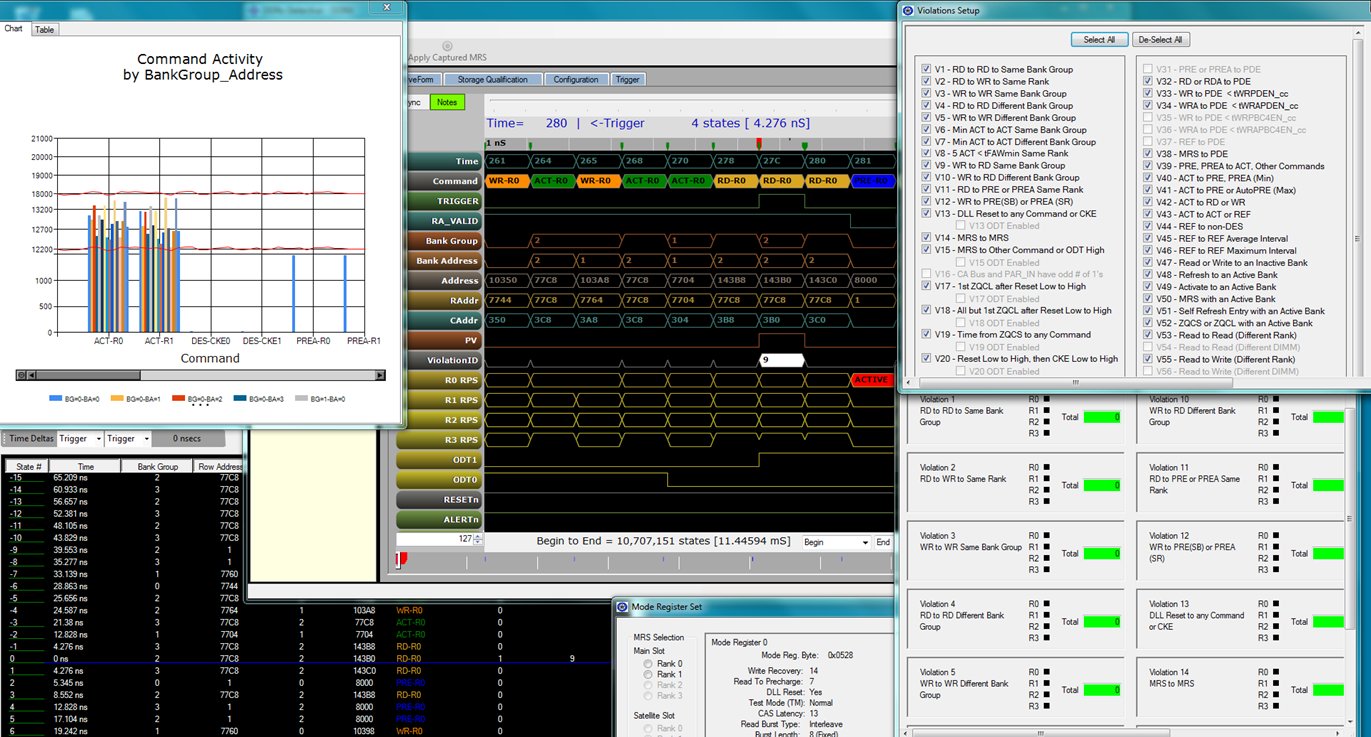

  • DDR3 Row Hammerを自動検出できます。DDR_Detective_Data

次世代DDRメモリをサポートする高いプロービング技術とデコード技術

1.メモリスロット、BGAチップから直接プロービング

マザーボード上のメモリスロットとメモリモジュールの間にDDRインターポーザを接続するだけで、DDR3アナライザを活用して、簡単にメモリを測定出来ます。プロービング用のハードウェア設計は不要です。

2.世界最速のメモリをプロービングできる高い品質

FuturePlus Systems社の優れたプロービング技術によりDDR3 1867の信号をシステム動作に影響を与えることなくプロービングできます。

3.プロトコルアナライザにより解析・検証を加速します!

FuturePlus Systems社製 DDR Detectiveは、DDRメモリ専用の解析ツールです。高速DDR4メモリバスにも対応できるプローブとパソコン用のプロトコル・デコードソフトウェア、JEDECプロトコルチェッカにより、メモリアクセスとアクセス違反を可視化できます。

DDRメモリへのアクセスは、JEDEC規格により定められたプロトコルとアクセスタイミングに準拠する必要がありますが、DDRプロトコルアナライザを使用することにより、DDRメモリのJEDEC規格のコンプライアンステストを自動化できます。

かんたんにプロービング!

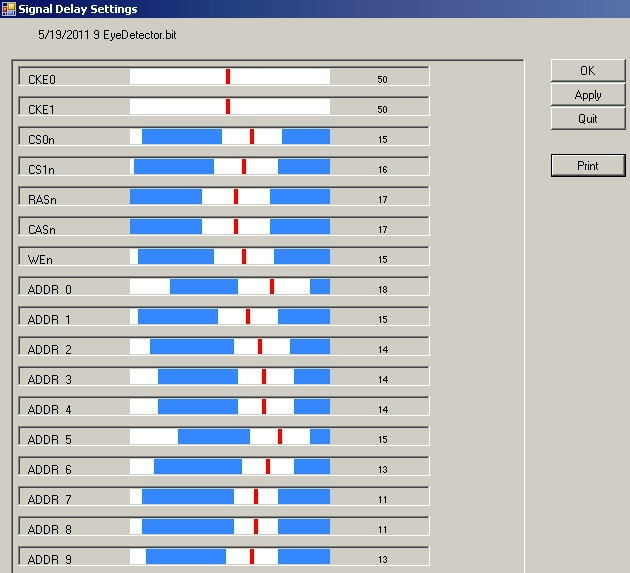

サンプリングポジションを自動設定!

EYEが開いているポジションでデータを測定して、確実にDDR3をデコードします!

DIMMタイプ、SO-DIMMタイプに対応!

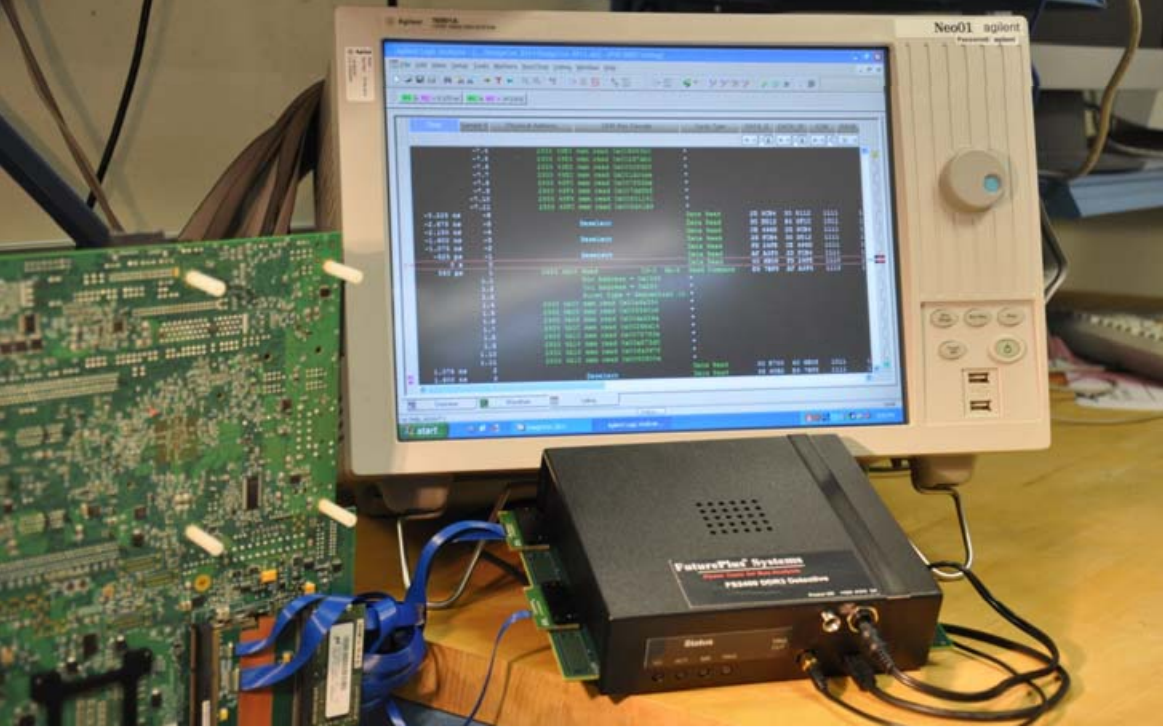

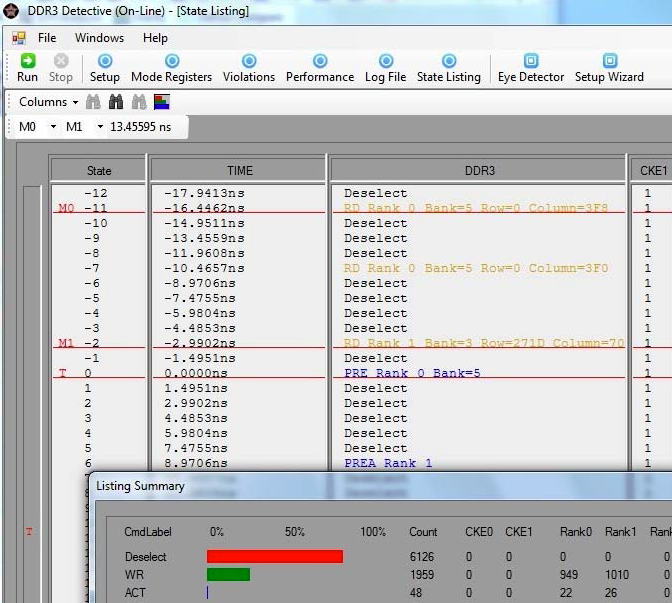

DDR3 プロトコルアナライザ 測定画面イメージ

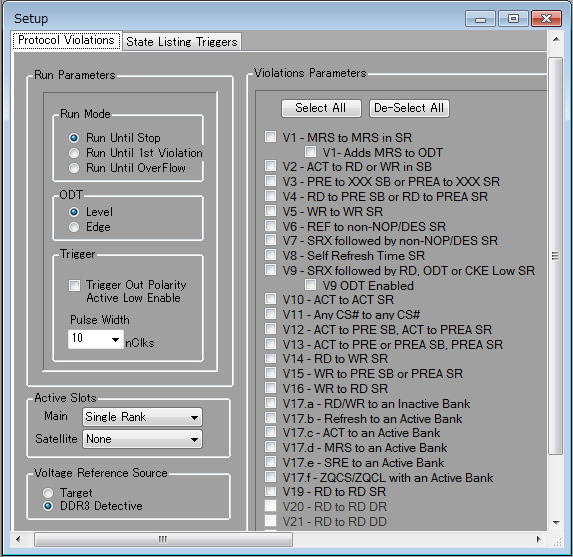

JEDECプロトコル規格リスト

チェックしたJEDEC規格の項目をリアルタイムで監視します。

プロトコル違反検出結果

違反したJEDEC規格のログが残ります。
システム上の問題点を見逃しません。

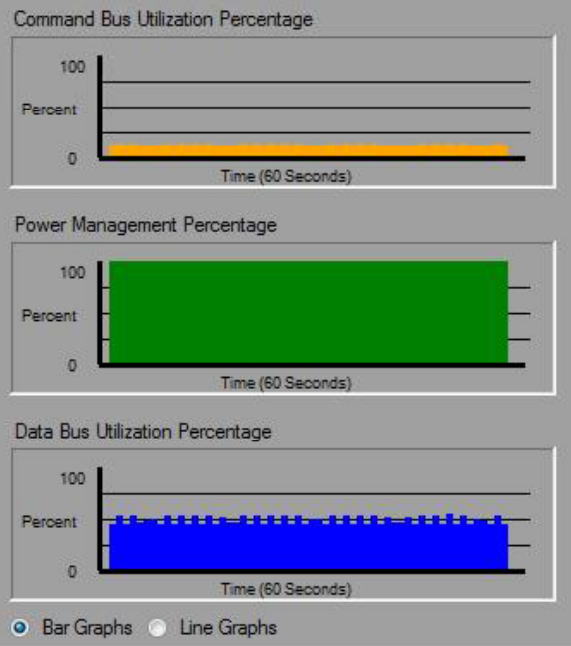

パフォーマンス測定結果


メモリの使用効率、パワーマネージメントの状態を
リアルタイムでグラフ表示します。

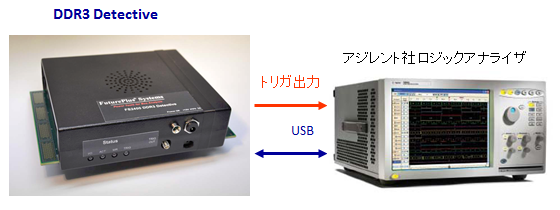

プロトコル違反時にロジックアナライザにトリガ信号を出力

プロトコル違反が発生したタイミングで、ロジックアナライザへトリガ信号を出力します。DDR3メモリを搭載したシステムを様々な切り口でデバッグ・検証ができます。

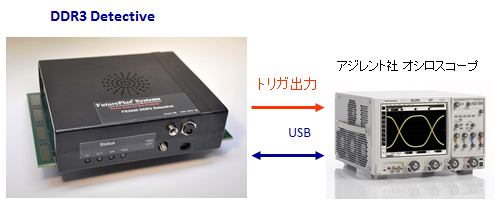

プロトコル違反時にオシロスコープにトリガ信号を出力

プロトコル違反が発生したタイミングで、オシロスコープへトリガ信号を出力します。DDR3メモリを搭載したシステムを様々な切り口でデバッグ・検証ができます。

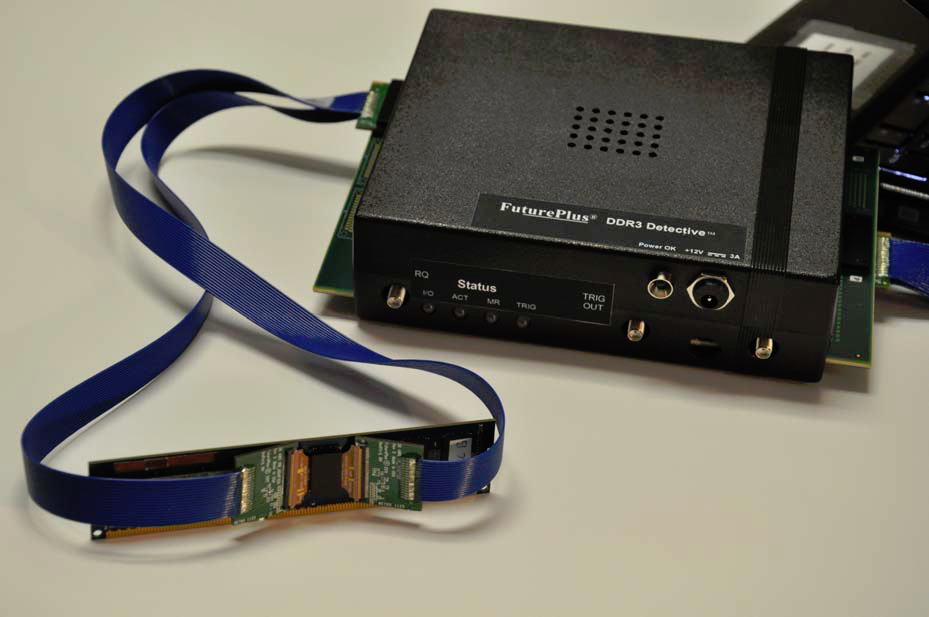

DDR3 メモリ測定用プローブ

DDR3 DIMMモジュール用
インターポーザ

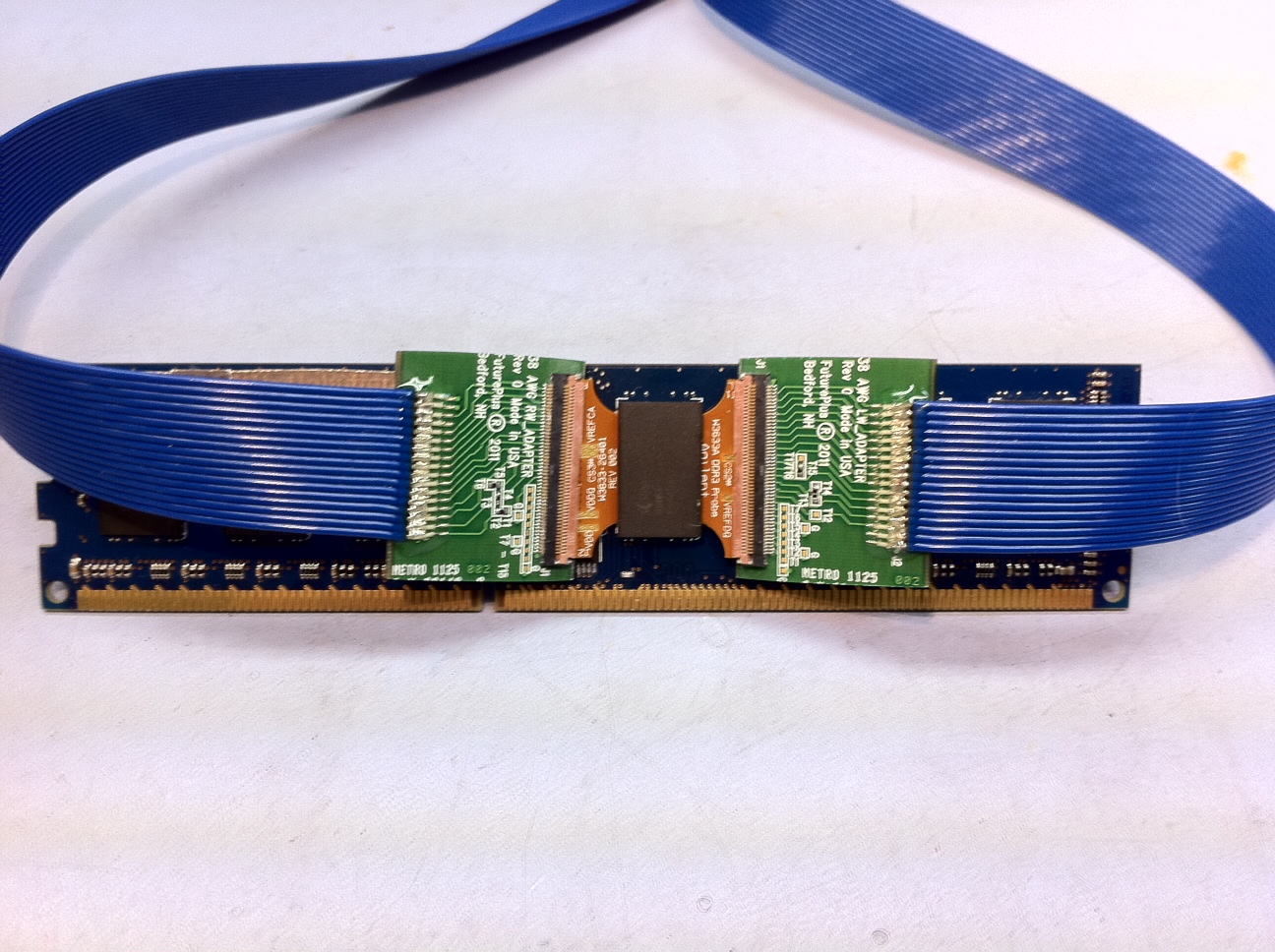

DDR3 SO-DIMM用
インターポーザ

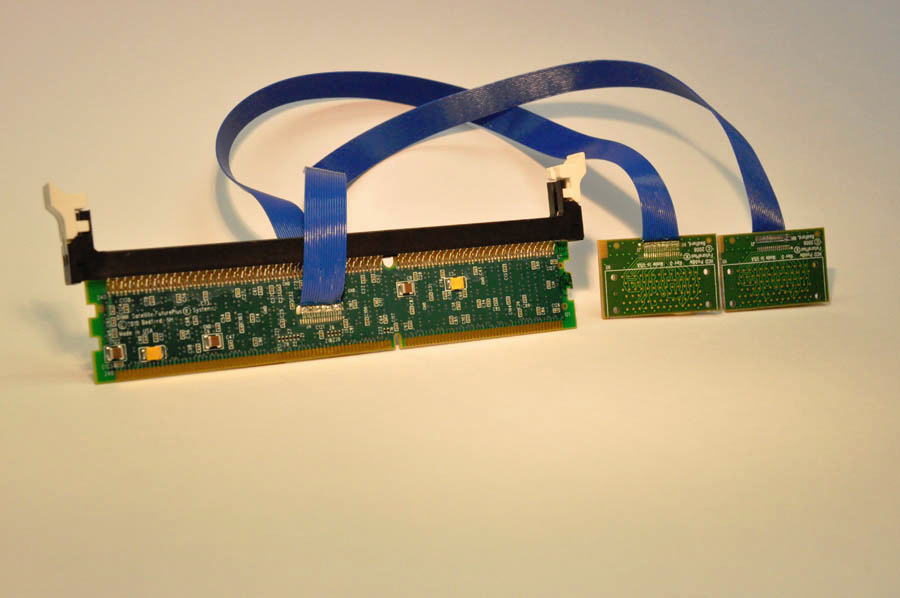

BGAインターポーザ(オンボードDDRメモリ)

お問合せ先

バス解析プローブについては弊社までお問合せください。
お問合せフォーム

関連リンク

バス解析プローブ製品は、米国 FuturePlus Systems社 の製品です。

ホームページ:https://www.futureplus.com
ロジックアナライザ製品は、キーサイト・テクノロジー株式会社 の製品です。
ホームページ:https://www.keysight.com
JEDEC規格は、DDRメモリなどの半導体を標準化する JEDEC半導体技術協会 で定められたメモリ規格です。
ホームページ:https://www.jedec.org/
