モータ制御・ソレノイド制御用 基板開発事例
特別価格で100枚限定販売中！

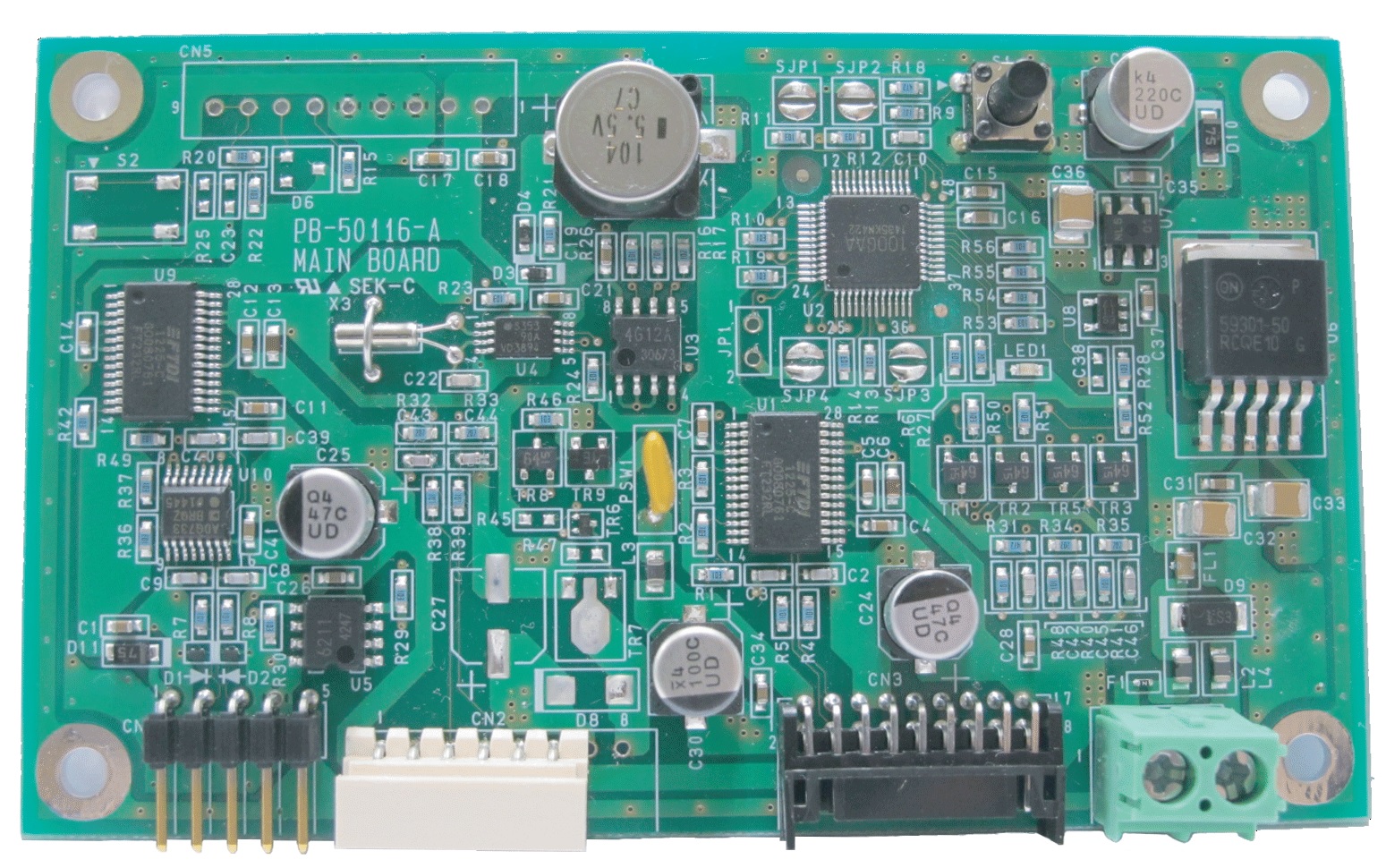

ルネサス社 CPU RL78G13搭載評価ボード
ハードウェア仕様
- CPU RL78G13：R5F100GAAFB#V0（ルネサス社）
- メモリ EEPROM 128Kbit
- RTC スーパーキャパシタによるバックアップ機能
- 通信 USB(PC側)－UARTによる通信機能
- モータIF 制御信号 4bit（OUT 2ch（正転、逆転）、IN 2ch（リミットSW））
- ソレノイドIF 制御信号 1bit（ON/OFF）
- スイッチ 1bit
- 電源IF 6V入力
- 外形寸法 100mm x 60mm

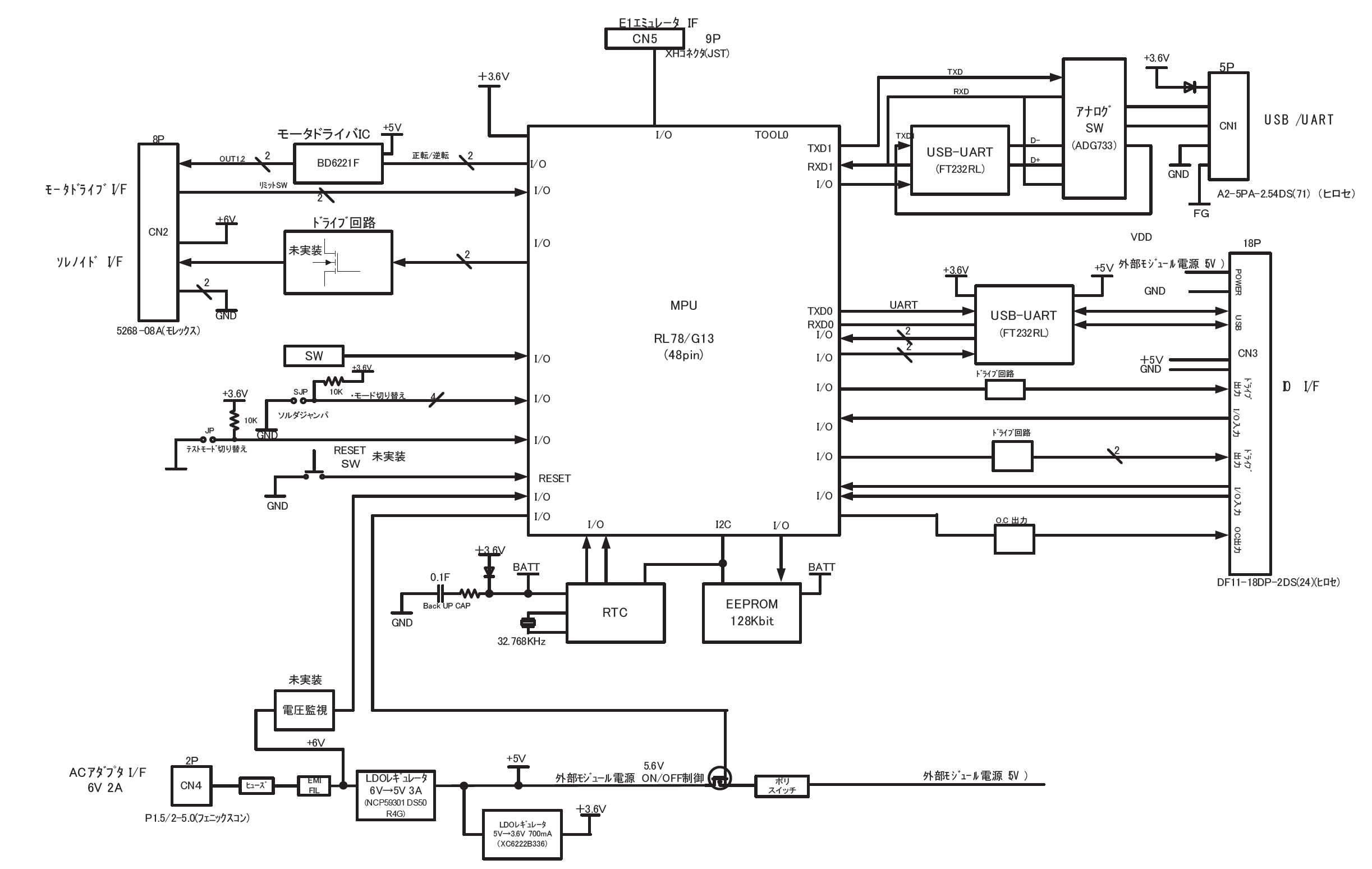

ブロック図
