TS-700 シリーズは、Marvin Test Solutions の統合テストプラットフォーム「GENASYS」のベンチトップ（卓上）モデルです。アナログ、デジタル、ミックスドシグナル、アビオニクスといった幅広いテスト用途に対応する、あらかじめ構成済み（プリコンフィグ）のモジュール式機能テストシステムで、受け取ったその日から「アプリケーション・レディ（すぐにテスト開発に着手できる状態）」で使えることを狙って設計されています。
日本国内での導入・構成のご相談は、アンドールシステムサポートが窓口として承ります。
TS-700 シリーズの特長
- アナログ／デジタル／ミックスドシグナル／アビオニクス用途に対応する、コストを抑えた機能テストソリューション
- カード（基板）レベルからボックス（筐体）レベルまでの被試験対象に対応する高密度インタフェースをコアシステムに標準装備
- 卓上でもラックマウントでも使えるコンパクトなプラットフォーム
- PXI アーキテクチャにより 3U / 6U 両方のモジュールを収容可能
- フルカスタムの機能テストシステムにありがちな高コスト・長納期を避けつつ、用途に合わせてカスタマイズ可能
TS-700 は GX7102A PXI プラットフォームをベースとし、機能テストアプリケーション開発に必要な機能（システムセルフテスト、高ピンカウントのテスタインタフェースを含む）をあらかじめ備えています。10 種類以上の標準アナログ／デジタル／通信テストリソースを組み合わせることで、個別用途向けに構成できます。テスト実行・開発環境として ATEasy ソフトウェアが付属します。
コアシステム構成
- GX7102A — 14 スロット PXI シャーシ（6U ペリフェラルスロット×6、3U ペリフェラルスロット×7）
- 960 ピンの高密度・ゼロ挿入力（ZIF）方式 iCON スタイル UUT インタフェース。コアおよびオプションの全システムリソースにアクセス可能
- Windows OS 搭載の組み込みコントローラ
- アナログ／デジタル PMC モジュール（汎用差動アナログ入力8、アナログ出力4、汎用デジタル I/O 8 ライン。デジタル I/O はアダプタ ID 入力などの静的デジタル用途にも使用可能）
オプション（主なテストリソース）
デジタル・オプション
静的・動的いずれのデジタルテスト計測にも対応します。
- GX5280 / GX5290 シリーズ デジタルカード — 最大 200 MHz のベクタレート、最大 96 チャンネル
- GX5733 — 高密度スタティック I/O カード（最大 128 デジタル I/O チャンネル）
アナログ・スイッチング・オプション
- GX2065 6½ 桁 DMM（デジタルマルチメータ）
- GX6377 多機能スイッチカード
- GX1110 任意波形／ファンクションジェネレータ
- GX2472 デュアルチャンネル デジタイザ
- GTX2200 シリーズ カウンタ／タイマ
- GX1838 精密マルチチャンネル DC ソース
- GX7400A デュアル出力プログラマブル電源
- GX6616 高密度マトリクスカード
- GX6315 大電流リレーカード
- GX6384 スイッチマトリクス（GX6377 の置き換え）
各計測器・スイッチオプションには、レシーバ／モジュールケーブルと、システムセルフテストに必要なケーブルが付属します。また各計測器にはプラグ＆プレイ対応ドライバと、プログラミング・制御用のインタラクティブ UI が付属します。
テストシステムインタフェースとセルフテスト
TS-700 のテストシステムインタフェースは、標準オプションを組み合わせることで、フルカスタム機能テストシステムに伴うコストや設計期間をかけずにシステムをカスタマイズできる設計です。各オプションに付属するレシーバ／モジュール接続ケーブルにより、モジュール構成の変更・追加が容易に行えます。オプションの iCON インタフェースコネクタを追加すれば、PXI シャーシ内の他リソースや、GPIB 計測器などの外部リソースとの接続（電源・信号・同軸）にも対応できます。
各 TS-700 システムには、インタラクティブなセルフテスト手順ソフトウェアとセルフテストアダプタが付属し、システムの機能的な健全性とテストシステムインタフェースへの接続状態を検証できます。
モデル構成
TS-700 には用途別に複数のモデルがあり、いずれも標準オプションや 3U / 6U PXI・cPCI モジュールの追加でカスタマイズできます。
| モデル | 主な用途 |
|---|---|
| TS-705 ベーシックコアシステム | 各用途向けにフルカスタマイズ可能なベースシステム。GX2065 DMM と GX6377 多機能スイッチモジュールを標準搭載 |

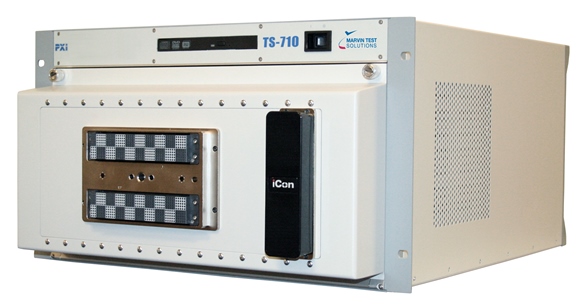

| TS-710 ベーシック機能テストプラットフォーム | 低コストの基本的なアナログ／デジタル機能テスト |
| TS-720 バウンダリスキャン対応機能テストプラットフォーム | 基本的な機能・構造テスト。CPLD／フラッシュの書き込み |
| TS-730 ミックスドシグナルテストプラットフォーム | 高性能なアナログ・デジタルテスト |
| TS-750 デジタルテストプラットフォーム | 高性能デジタルテスト（最大 128 チャンネル、200 MHz ベクタレート） |
| TS-770 民間アビオニクステストプラットフォーム | LRU／SRU アセンブリのアナログ・デジタルテスト。ARINC 429 対応 |
| TS-775 軍用アビオニクステストプラットフォーム | LRU／SRU アセンブリのアナログ・デジタルテスト。MIL-STD-1553A／B 対応 |
※ TS-770／TS-775（アビオニクス構成）、特に TS-775（軍用アビオニクス、MIL-STD-1553 対応）等の防衛関連構成の国内取扱可否・輸出規制（ITAR/EAR）の扱いは要確認。アンドール既存サイトの方針（軍事向けは取扱対象外）との整合を確認のうえ掲載範囲を確定する。
主な仕様（抜粋）
- メインフレーム：GX7102A 6U/3U PXI シャーシ（6U×6、3U×7 ペリフェラルスロット）
- システム CPU：Windows ベース組み込みシングルスロット 6U コントローラ
- バウンダリスキャンインタフェース（TS-720）：JT 3717 PXI コントローラ（JT 2147 QuadPOD、4 ポート JT 2148 トランシーバ、JT 2149 TAP POD×4 を含む）。最大データレート 40 MHz
- サイズ（6U）：高さ 10.5″×幅 17.6″×奥行 23″（約 267×447×584 mm 相当。正確な寸法・質量は要確認）
※ 仕様は予告なく変更される場合があります。最新・正確な仕様は個別にご確認ください。
