PXI/PXIe シャーシと外部 PC を接続するバスエクスパンダ（MXI）と、GPIB 計測器を制御するための IEEE-488 インターフェースです。シャーシ内蔵コントローラを使わず、お手持ちの PC やノートPCからシャーシを制御したい場合や、既存の GPIB 計測器を同じテストシステムに組み込みたい場合に使用します。価格表には 7型番（MXI 系4、GPIB 系3）と接続ケーブル類を掲載しています。
MXI は PC 側カードとシャーシ側カードをケーブルで結ぶ構成で、PC からは PXI モジュールがローカルの PCI デバイスとして見えます。アプリケーション側の作り方を変えずに、コントローラ内蔵型から外部PC制御型へ移行できます。
主な製品
| 型番シリーズ | 概要 | データシート |
|---|---|---|

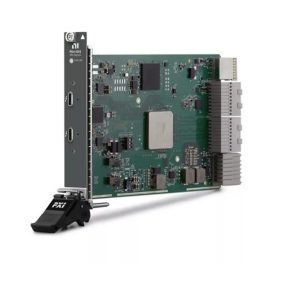

MXI-E Thunderbolt | Thunderbolt 接続の MXI-Express バスエクスパンダ。ノートPCからPXI/PXIeシャーシを制御 | |
MXI-PCIe-X1-AD / MXI-PXI-X1-AD | PCI Express（x1）接続のホストPC側カードとPXI側カード。キット品 MXI-PCIe-PXI-KIT-AD は3mケーブル付き | |
MXI-4 | 従来世代の MXI-4 バスエクスパンダ（銅線ケーブル接続） | |
GPIB-USB-HS+ | USB 接続の IEEE-488 インターフェース（Windows 対応） | |
PXI-GPIB | 3U PXI カード形状の IEEE-488 インターフェース | — |
PCI-GPIB | PCI カード形状の IEEE-488 インターフェース | — |
選定のポイント
- 接続方式 ― ノートPCからの制御には Thunderbolt 版（
MXI-E Thunderbolt）、デスクトップPCには PCI Express 版（MXI-PCIe-X1-AD）が適します - ケーブル長 ― 銅線ケーブルは1m／3m／7mをご用意しています。距離が必要な場合はご相談ください
- GPIB の接続形態 ― PCに空きスロットがなければ USB 版、システムをPXIに集約するなら PXI 版を選択します
- 既存資産の活用 ― GPIB 計測器を段階的に PXI へ置き換える場合は、製品一覧（型番リスト）の GPIB 代替製品もあわせてご確認ください
データシート（日本語）
クリックするとPDFが開きます（全4点）
