テストシステムの土台となる PXI／PXIe シャーシと組込みコントローラです。Marvin Test Solutions のシャーシは、スロット数・電力供給能力・冷却性能の異なる製品を揃えており、搭載する計測モジュールの構成に応じて選定できます。価格表には 126型番（シャーシ89、コントローラ／バスエクスパンダ10、アクセサリ27）を掲載しています。
シャーシ

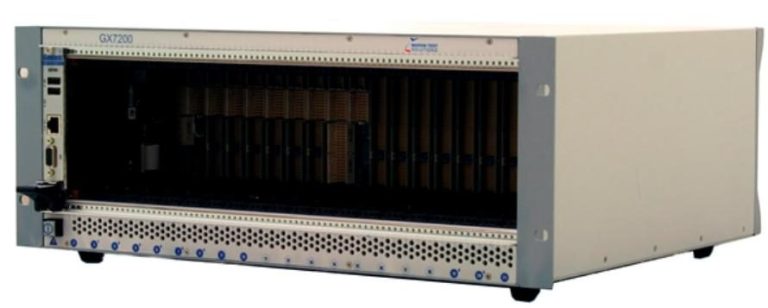

GX7200 シリーズ PXI シャーシ
| 型番シリーズ | 概要 | データシート |
|---|
GX7000 / GX7002 / GX7005 | 6U・20スロット PXIマスターシャーシ。DVD-RW／HDD内蔵、ケーブルトレイ付き（GX7002）、高消費電力モジュール向けの電源・冷却強化（GX7005） | PDF |
GX7010 / GX7012 / GX7015 | 6U・20スロット PXIシャーシ。リモートコントローラ（外部PC接続）で使用するスレーブ構成 | — |
GX7100 / GX7102 | 6U/3U・14スロット PXIマスター デスクトップ コンボシャーシ。DVD-RW／HDD内蔵 | PDF |
GX7110 / GX7112 | 6U/3U・14スロット PXIスレーブ デスクトップ コンボシャーシ | — |
GX7200 / GX7201 / GX7205 / GX7206 | 21スロット PXIe マスターシャーシ。ミニPC／Thunderbolt コントローラ内蔵（7201・7206）、1400W電源（7205） | PDF |
GX7210 / GX7212 / GX7215 | 21スロット PXIe スレーブシャーシ。1400Wシステム電源（7215） | — |
GX7300 / GX7302 / GX7305 | 20スロット 3U PXIマスター デスクトップシャーシ。高電力・高冷却仕様（7305） | PDF |
GX7310 / GX7312 / GX7315 | 20スロット 3U PXIスレーブシャーシ | — |
GX7600 / GX7610 | 9スロット 3U PXI Express シャーシ（マスター／スレーブ） | PDF |
GX7800 | 8スロット 3U PXIシャーシ | PDF |
GX7016 / GX7017 | GENASYS スイッチング サブシステム／スイッチング・デジタル サブシステム（SCOUT 6Uレシーバ付き） | PDF PDF |
コントローラ／バスエクスパンダ
| 型番シリーズ | 概要 | データシート |
|---|
GX7927 / GX7928 | 6U シングルスロット組込みコントローラ。Core i7 2.53GHz（7927）、E-2176M／16GB DRAM・堅牢化＋拡張温度対応（7928） | PDF PDF |
GX7938 / GX7939 | 3U シングルスロット組込みコントローラ。6コア Xeon 2.7GHz／1TB SSD（7938）、i7 クアッドコア 2.8GHz（7939） | PDF PDF |
GX7951 | 第11世代 Core i7-1165G7 搭載 ミニPC | — |
MXI-Express シリーズ | PXI バスエクスパンダ。Thunderbolt 接続、PCIe/PXI インターフェースキット | — |
選定のポイント
- マスターかスレーブか ― コントローラを内蔵する構成（マスター）か、外部PCからリモート制御する構成（スレーブ）かで型番系列が分かれます
- フォームファクタ ― 6Uモジュールを使うか3Uのみか。6U/3U混在にはコンボシャーシ（GX7100／GX7110 系）が適します
- スロット数 ― 8／9／14／20／21スロットを用意。将来の拡張分を見込んだ余裕が必要です
- 電力と冷却 ― 高消費電力モジュールを多数搭載する場合は、電源レール強化・冷却強化モデル（型番末尾 5 系：GX7005／GX7015／GX7305）や1400W電源モデルを選定します
- マスインターコネクト ― 被試験体との接続にレシーバを使う場合は、ケーブルトレイとヒンジ式フロントパネルを備えたモデル（GX7002／GX7012／GX7102 系）が適します
- PXI か PXIe か ― 高速デジタルI/Oや大容量データ転送を伴う場合は PXIe（GX7200 系／GX7600 系）を検討します
