MIL-STD-1553規格のテストに対応したPXI/PXIeモジュールを発売

ピカリングインターフェース社のモデル40/42-739ファミリは、差動で450MHzの帯域にを持ち、シングルまたはデュアル版で4:1, 8:1または16:1の差動の組み合わせ製品が用意されております。

電子的なテスト及び検証作業で使用されている信号の切り替えとシミュレーション用のPXIなどのモジュール製品を提供しているピカリングインターフェース社は、MIL-STD-1553規格の製品テスト用に最適なPXI/PXIeマルチプレクサモジュールを発売しました。

モデル40/42-739ファミリは、MIL-STD-1553規格の仕様の要件をはるかに超える450MHzの差動帯域を備え、差動で、シングルまたはデュアル版で4:1、8:1または、16:1の構成の製品を提供しております。

40/42-739マルチプレクサは、通信向け品質のでEMR(電気機械式リレー)を使用することで、最小の初期パス抵抗値は450mΩ未満で、シングルエンドのインピーダンス特性は、39Ω、差動で78Ωに制御されており、MIL-STD-1533の仕様の範囲である70～85Ωの範囲に入っております。

また、この製品は、PXIまたはPXIeのシングル・スロットに収まる設計となっているため、シャーシやコントローラを自由に選択する事ができます。

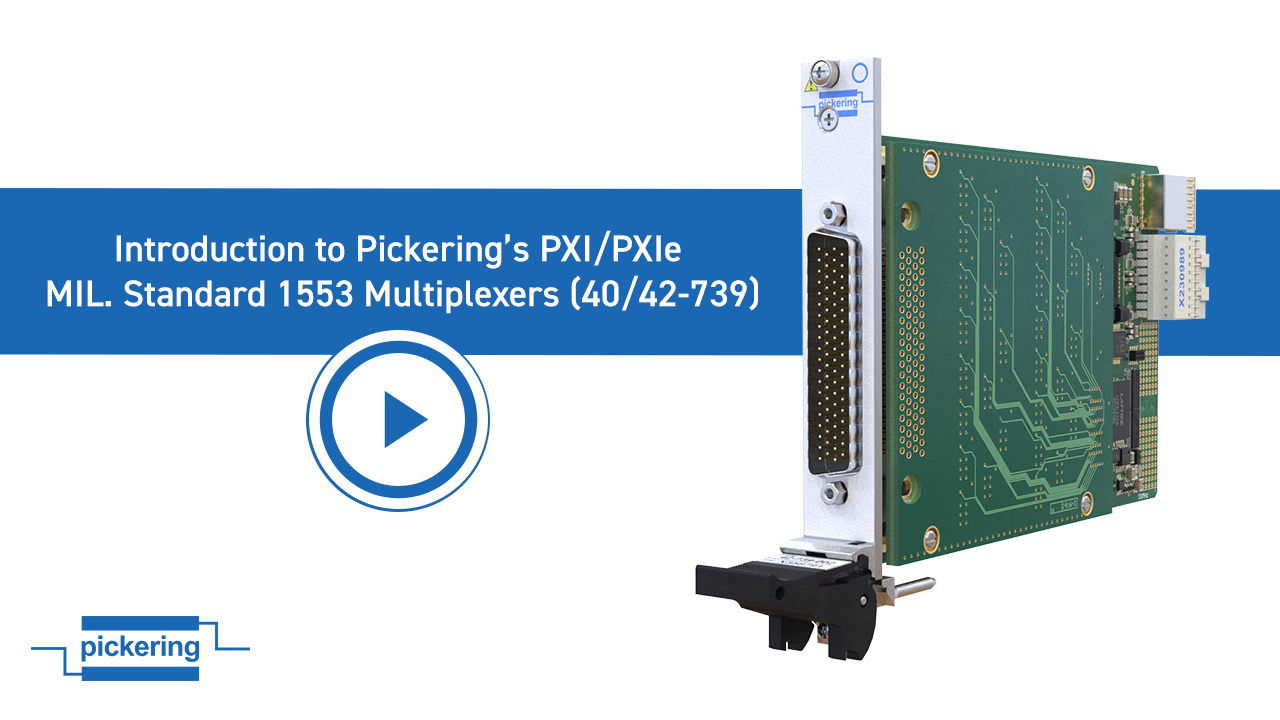

(ピカリングインターフェース社の動画による説明ページにジャンプします)

ピカリングインターフェース社のスイッチング製品マネージャーSteve Edwards氏は、次のようにコメントしております。 「1970年代に導入された、MIL-STD-1553は、もともとは、軍用機での使用を目的としていました。しかし、現在では、地上の軍用車両、兵器システム、民間航空機、および宇宙用途の基礎として使用されています。40/42-739ファミリは、航空宇宙および軍用ATEシステムで多くのアプリケーションを備えている必要があり、78Ωの差動インピーダンスで設計されているため、40/42-739ファミリは、ビデオ信号などの75Ωスイッチングのアプリケーションをサポートできる可能性があります。」

40/42-739ファミリ マルチプレクは、ピカリングインターフェース社のeBIRST診断ツールを利用する事で、容易に保守と故障を見つけることができます。 製品に付属している表面実装のスペア・リレーを利用し、お客様自身の手で、故障したリレーをオンサイトで付け替えて修理する事により、システムがダウンする時間を最小に抑える事ができます。

ピカリングインターフェース社では、40/42-739ファミリ向けに、利用できる様々なコネクタやケーブルを標準の製品からカスタムのケーブルまで含めて提供しております。

モデル：40-739シリーズはPXI規格のモジュールです。
様々な会社から販売されているPXIシャーシのペリフェラルスロット、またはスタートリガースロット、PXIeのシャーシからは、ハイブリッドスロット、もしくはクラシックスロットからご利用頂けます。 また、ピカリングインターフェース社のLXIモジュラシャーシからも利用することが可能です。

モデル：42-739シリーズは、PXIe規格のモジュールです。
様々な会社から販売されているPXIeのシャーシのPXIeペリフェラル・スロットまたは、ハイブリッドスロットからご利用頂けます。

Design, Deploy & Sustain Your Automated Test System

ピカリング インターフェースについて

ピカリング インターフェースは電子的試験/検証向けモジュラー型シグナル・スイッチング/シミュレーションの設計/製造を行っている企業です。PXI、LXI、PCIアプリケーション向けに、業界で最も広範なスイッチング/シミュレーション製品を提供しています。さらに、こうした製品のサポートのため、社内のソフトウェア・チームが開発したアプリケーション・ソフトやソフトウェア・ドライバと合わせて、ケーブル/コネクタ・ソリューション、診断試験ツールも提供しています。

ピカリング製品の仕様は世界で使用されている試験システムに対応しており、その優れた信頼性と価値に対しては高い評価が寄せられています。ピカリング インターフェースは米国、英国、ドイツ、スウェーデン、フランス、チェコ共和国、中国での直接的な営業活動とともに、北/中南米、欧州、アジアの国々での代理店網によりグローバルな活動を展開しています。現在、車載、航空宇宙/防衛、エネルギー、産業機器、通信、医療、半導体などのすべての電子機器業界に対し、製品/サービスを提供しています。シグナル・スイッチング/シミュレーション製品や販売窓口の詳細については、http://www.pickeringtest.com/をご覧ください。
日本では、アンドールシステムサポート株式会社（https://www.andor.jp/）がピカリング インターフェースの総代理店となっています。
